Aim TTi LD400P Elektronische Last 80 V/DC 80 A 400 W
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 1.824,17
3
2% = € 44,51
€ 1.779,66
5
3% = € 62,20
€ 1.761,97
10
4% = € 74,06
€ 1.750,11
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.824,17 / Stück)
€ 1.824,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Elektronische DC-Last LD400P
- 400 W
- 80 V/DC
- 80 A
- Vielseitige Lösung zum Testen von Gleichstromquellen
- Konstantstrom-, Widerstands-, Leitwert-, Spannungs- und Leistungsmodi
- Weiter Spannungs- und Strombereich, 0 bis 80V und 0 bis 80A
- 400 Watt Dauerleistung
- 600 Watt Spitzenleistung (bis zu 60 Sekunden)
- Niedrige Betriebsspannung von <1V bei 40A
- Hohe Auflösung und Genauigkeit für die Pegeleinstellung
- Eingebauter Testgenerator mit variabler Schwelle
- Monitorausgang für Wellenformanzeige
- Variable Abschaltspannung für Batterietest
- Hochauflösende, hintergrundbeleuchtetes Grafik-LC-Display mit Softkey-Steuerung
- Analoge Fernbedienung der Pegel und TTL Steuerung von Ein / Aus und vorübergehende Umschaltung

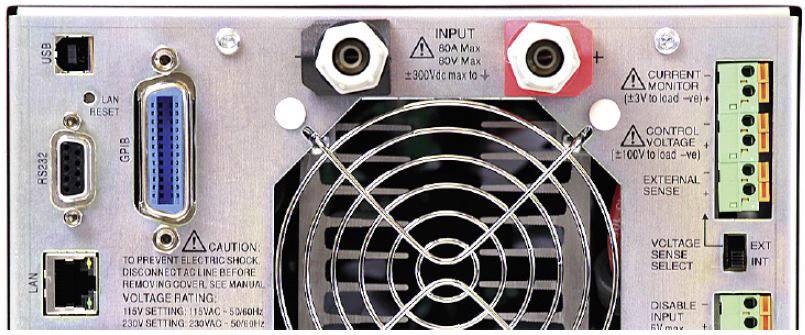

- Vordere und hintere Eingangsklemmen (vordere Klemmen max. 30A)
- Vollbus-Steuerung über USB, RS232 und LXI konforme LAN-Schnittstellen
Technische Daten
- Typ
LD400P
- Produkt-Art
Elektronische Last
- Last-Eingangsstrom (max.)
80 A
- Dauer-Anschlussleistung (max.)
400 W
- Abm.
(B x H x T) 212 x 130 x 435 mm
- Last-Eingangsspannung (max.)
80 V/DC
- Gewicht
5.7 kg
Werksstandard (ohne Zertifikat)
- Dauer-Anschlussleistung (min.)
0 W
- Last-Eingangsspannung (min.)
0 V/DC
- Last-Eingangsstrom (min.)
0 A
- Lastanschluss
Schraubklemmen (vorne)
Schraubklemmen (hinten)
- Breite
212 mm
- Höhe
130 mm
- Tiefe
435 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1418407 Aim TTi LD400P Elektronische Last 80 V/DC 80 A 400 W
Information
Information 1418407 Aim TTi LD400P Elektronische Last 80 V/DC 80 A 400 W
Konformitätserklärung
Konformitätserklärung 1418407 Aim TTi LD400P Elektronische Last 80 V/DC 80 A 400 W
Beschreibung
Der LD400 ist eine preiswerte elektronische Last, die für die Prüfung und Charakterisierung einer Vielzahl von Gleichstromquellen geeignet ist.
Es kann verwendet werden, um das Verhalten vieler verschiedener Arten von Stromquellen wie Batterien und Solarzellen sowie elektronischen Stromversorgungseinheiten zu untersuchen.
Sein breiter Spannungs-/Strombereich, mehrere Betriebsarten und ein eingebauter Testgenerator geben ihm die Vielseitigkeit für Testlösungen vom Designlabor bis hin zum Bauteil-Testbereich.
Um den unterschiedlichsten Bedürfnissen gerecht zu werden, fügt der LD400P eine umfangreiche Palette an digitalen Busschnittstellen hinzu. RS-232, USB, GPIB und LAN (Ethernet) mit LXI-Unterstützung sind bei diesem Modell standardmäßig vorhanden.
Es kann verwendet werden, um das Verhalten vieler verschiedener Arten von Stromquellen wie Batterien und Solarzellen sowie elektronischen Stromversorgungseinheiten zu untersuchen.
Sein breiter Spannungs-/Strombereich, mehrere Betriebsarten und ein eingebauter Testgenerator geben ihm die Vielseitigkeit für Testlösungen vom Designlabor bis hin zum Bauteil-Testbereich.
Um den unterschiedlichsten Bedürfnissen gerecht zu werden, fügt der LD400P eine umfangreiche Palette an digitalen Busschnittstellen hinzu. RS-232, USB, GPIB und LAN (Ethernet) mit LXI-Unterstützung sind bei diesem Modell standardmäßig vorhanden.
Ausführung
- Niedrige minimale Eingangsspannung
- Der LD400 kann bei Spannungen unter 500 mV für Ströme bis 10 Ampere betrieben werden. Bei höheren Strömen erhöht der feste Mindestwiderstand (typischerweise besser als 25mW) allmählich die minimale Betriebsspannung, aber er bleibt unter 1 Volt bis zu 40 Ampere und unter 2 Volt bis zu 80 Ampere.
- Diese niedrige Betriebsspannung ermöglicht es, für viele Niederspannungsanwendungen verwendet zu werden, für die andere elektronische Lasten ungeeignet sind.
- 600 Watt Spitzenleistung
- Der LD400 kann bis zu 1 Minute mit einer Leistung von max. 600 Watt betrieben werden
- Kurzfristige Belastungen können für viele Testanwendungen ausreichend sein und erweitern die Verwendbarkeit des LD400 erheblich. Die Dauerleistung beträgt 400 W.
- Mehrere Betriebsarten
- Konstantstrom-Modus
- Der Konstantstrom-Modus wird für die Lastprüfung von normalen Stromversorgungen und für die Konstantstromentladung von Batterien verwendet. Dieser Modus ermöglicht eine schnelle Messung der Stromquellenregelung (V / I-Kennlinien).
- Konstanter Leistungs-Modus
- Der konstante Leistungsmodus simuliert eine Last, deren Leistungsaufnahme unabhängig von der angelegten Spannung ist. Dies gilt für viele Arten von Geräten, die Schaltnetzteile enthalten. Dieser Modus eignet sich besonders zum Testen von Stromquellen von tragbaren Geräten wie Lithium-Ionen-Batterien.
- Konstantspannungs-Modus
- Der Konstantspannungsmodus wird für die Lastprüfung von Konstantstromversorgungen verwendet. Das Gerät arbeitet als Hochleistungs-Shunt-Regler.
- Konstanter Widerstands-Modus
- Der konstante Widerstandsmodus simuliert eine Standard-Widerstandslast durch Bereitstellen eines Stromablaufs, der proportional zur Spannung ist. Die Einstellungen werden in Ohm oder Milli-Ohm angezeigt.
- Im Gegensatz zu festen Widerständen oder Rheostaten bietet die Last einen präzise steuerbaren Widerstand mit hoher Verlustleistung und hoher Temperaturstabilität über einen weiten Frequenzbereich.
- Konstanter Leitwert-Modus
- Der Konstante Leitwert-Modus ist ebenfalls enthalten.
- Neben den Einstellungen in Ampere pro Volt bietet dieser Modus eine bessere Auflösung bei der Einstellung von sehr niedrigen äquivalenten Widerstandswerten.
- Vollautomatischer Testgenerator mit variabler Frequenz
- Das Umschalten zwischen den beiden voreingestellten Pegeln kann bei jeder Frequenz zwischen 0,01 Hz und 10 kHz erfolgen. Der Testgenerator kann in allen Betriebsarten verwendet werden.
- Die Änderungsrate zwischen den Ebenen (Slew Rate) ist über einen weiten Bereich steuerbar.
