1/3
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (€ 495,00 / Stück)
€ 495,00
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- CEE-Steckdose - 16 A: ohne
- CEE-Steckdose - 32 A: 1x32A5p400V
- CEE-Steckdose - 63 A: ohne
- CEE-Steckdose - 125A: ohne
- Anzahl der SCHUKO-Steckdosen: 1
- Absicherung: D0-Sicherung
- FI-Schutzschalter: ohne
- Anzahl der Leitungsschutzschalter: 2
- Werkstoff des Gehäuses: Kunststoff
- Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
- Durchmesser Kabeleinführung: M40
- Art des Netzanschlusses: sonstige
- Kabellänge: 0 m
- Handhabung: Wandmontage
- Schutzart (IP): IP44
- Militärausführung: nein
- Farbe: grau

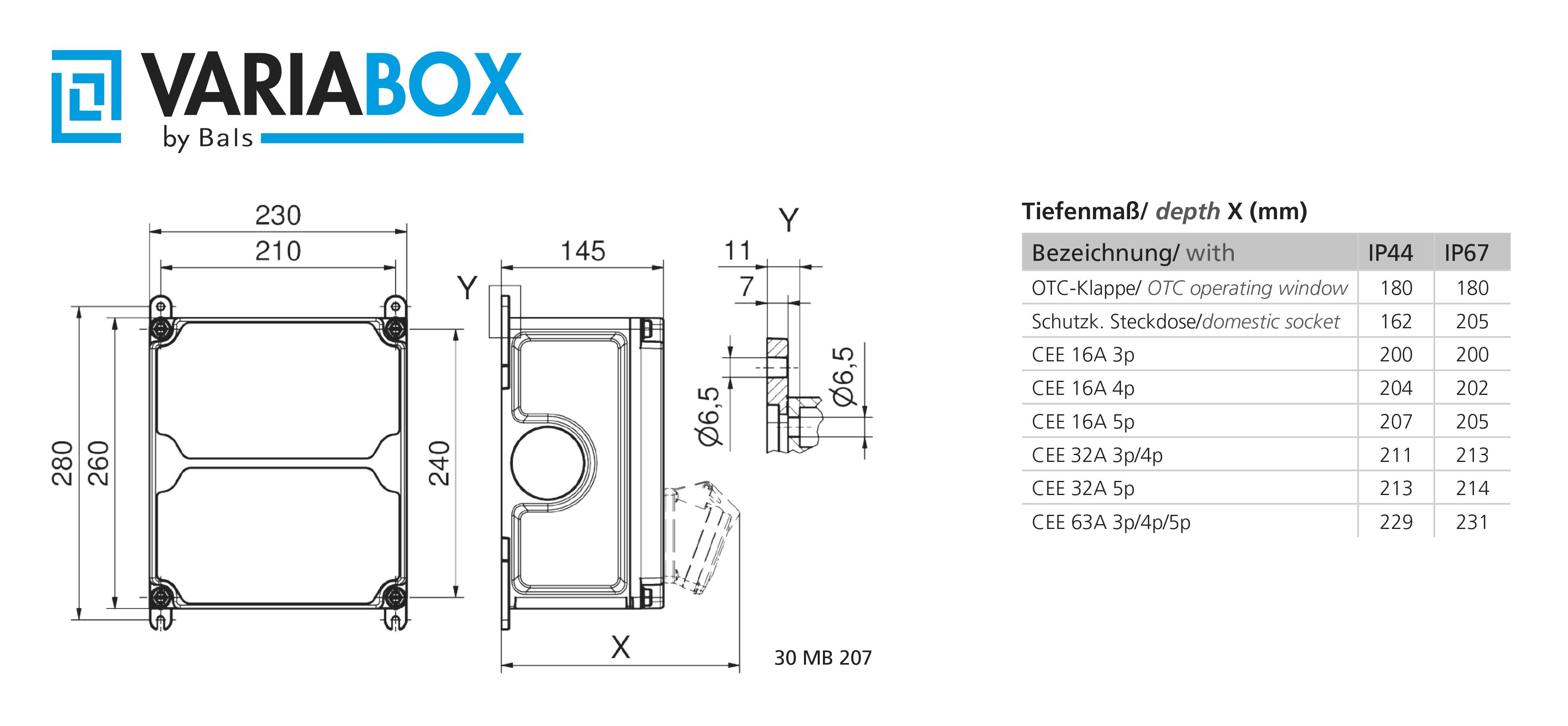

- Höhe: 260 mm
- Breite: 230 mm
- Tiefe: 145 mm
- Produkt-Art
CEE Stromverteiler
- Anzahl CEE Kupplungen
1
- Anzahl Schutzkontakt-Steckdosen
1
- Eingänge
48 A
- Ausgänge
1 x Schutzkontaktsteckdose 16A 230V blau IP 44; 1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
IP44
- Kabellänge
0 m
- Schutzeinrichtung
D0-Sicherung; 1 x D01 1p; 1 x D02 3p
- Normen
DIN EN 61439-2
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 230.00 x 260.00 x 145.00 mm
- Breite
230.00 mm
- Höhe
260.00 mm
- Ausführung
VARIABOX - M
- Eingänge (CEE Verteiler)
Schraubklemmen
- Ausgänge (CEE Verteiler)
CEE-Kupplung 32 A 5polig
- Inhalt
1 St.
- Polzahl
5
- Tiefe
145.00 mm
- Material
Kunststoff
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3146492 Bals Elektrotechnik CEE Stromverteiler 89050 89050
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3146492 Bals Elektrotechnik CEE Stromverteiler 89050 89050
Beschreibung

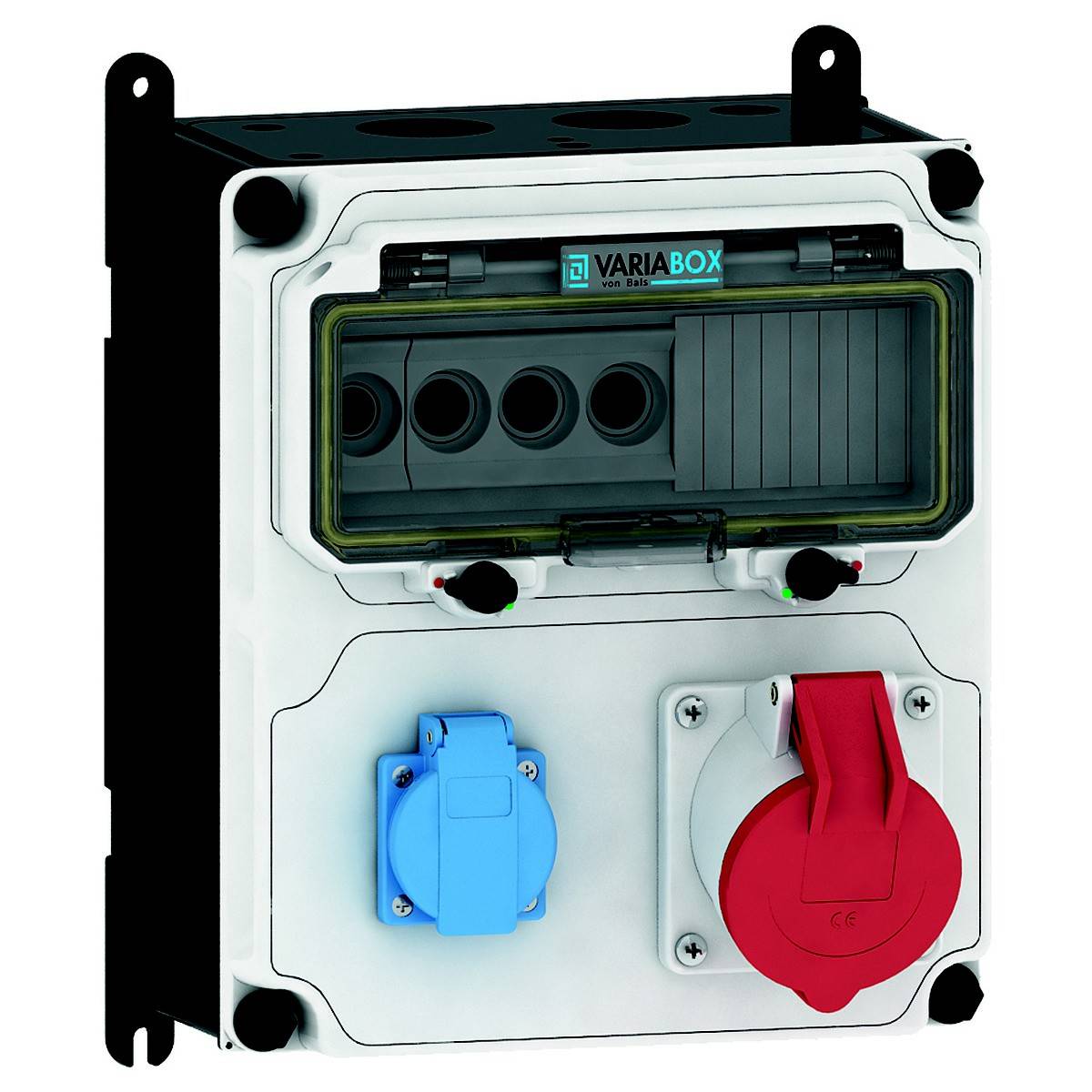

VARIABOX - M
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,94
InA: 48
Bestückung:
1 x Schutzkontaktsteckdose 16A 230V blau IP 44
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
1 x D01 1p
1 x D02 3p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben (1 x M40 links offen)
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C
Aufbau gemäß Z-Nr. Z120180
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,94
InA: 48
Bestückung:
1 x Schutzkontaktsteckdose 16A 230V blau IP 44
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
1 x D01 1p
1 x D02 3p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben (1 x M40 links offen)
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C
Aufbau gemäß Z-Nr. Z120180
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
