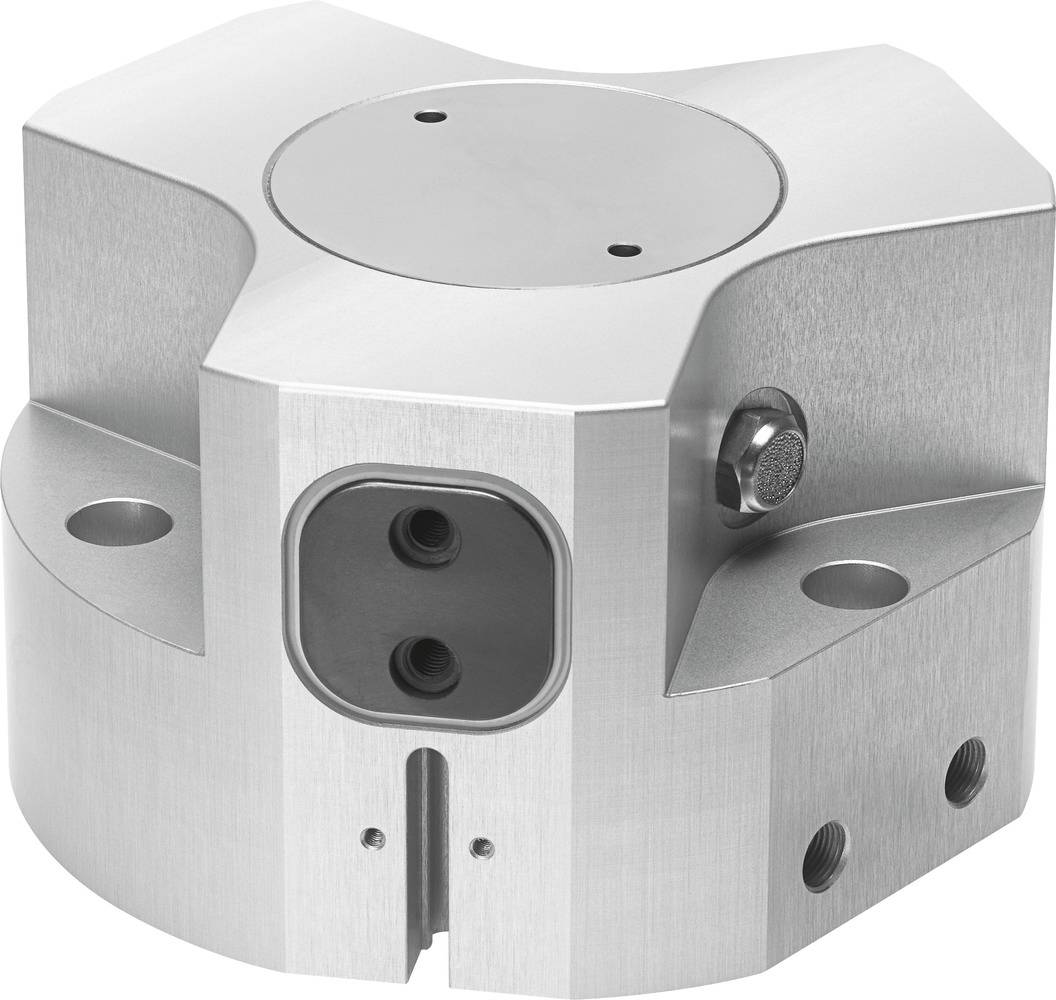

FESTO 1163037 HGDD-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 1.070,83
3
2% = € 26,12
€ 1.044,71
5
3% = € 36,51
€ 1.034,32
10
4% = € 43,47
€ 1.027,36
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.070,83 / Stück)
€ 1.070,83
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dreipunktgreifer HGDD-35-A
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Dreipunktgreifer
- Gehäusematerial
Aluminium-Knetlegierung
- Anschluss
M5
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
+5 bis +60 °C
- Min. Betriebstemperatur
+5 °C
- Max. Betriebstemperatur
+60 °C
- Herst.-Teilenr.
1163037
- Betriebsdruck (min.)
3 bar
- Genauigkeit (+/-)
0.2 mm
- Medium
Druckluft
- Wirkungsweise
Doppelwirkend
Dokumente & Downloads
Datenblatt
Datenblatt 1936937 FESTO 1163037 HGDD-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1936937 FESTO 1163037 HGDD-35-A Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.
Beschreibung
Dreipunktgreifer HGDD-35-A Baugröße=35, Hub pro Greifbacken=4 mm, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Greifbackenwinkelspiel ax,ay=<= 0,1 deg, Max. Greifbackenspiel Sz=<= 0,05 mmMerkmale:Typ-Kurzzeichen: HGDDBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: ;; GCWerkstoff-Hinweis: Kupfer- und PTFE-frei;;RoHS konformWerkstoff Gehäuse: Aluminium-Knetlegierung;;gleiteloxiertBaugröße: 35Produktgewicht: GBefestigungsart: wahlweise:;;mit Durchgangsbohrung und Passstift;;mit Innengewinde und PassstiftBetriebsdruck: ;; BARSymbol: 00991894Konstruktiver Aufbau: Schiefe Ebene;;zwangsgeführter BewegungsablaufSchutzart: IP65Pneumatischer Anschluss: M5Funktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterMassenträgheitsmoment: KGCMax. Greifbacken-Winkelspiel ax, ay: DEGMax. Greifbackenspiel Sz: MMWiederholgenauigkeit Greifer: MMGreiferfunktion: 3-PunktMax. Arbeitsfrequenz Greifer: HZMin. Öffnungszeit bei 6 bar: MSMin. Schließzeit bei 6 bar: MSMax. Kraft am Greifbacken Fz statisch: NMax. Moment am Greifbacken Mx statisch: NMMax. Moment am Greifbacken My statisch: NMMax. Moment am Greifbacken Mz statisch: NMWerkstoff Abdeckkappe: hochlegierter Stahl rostfreiWerkstoff Greifbacken: Stahl;;gehärtetHub pro Greifbacken: MMMax. Austauschgenauigkeit: MMGesamtgreifkraft bei 6 bar öffnen: NGesamtgreifkraft bei 6 bar schließen: NGreifkraft pro Greifbacken bei 6 bar öffnen: NGreifkraft pro Greifbacken bei 6 bar schließen: NMax. Masse pro externem Greiffinger: GRotationssymmetrie: MM
