FESTO 1310178 DHWS-16-A Winkelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St. kaufen

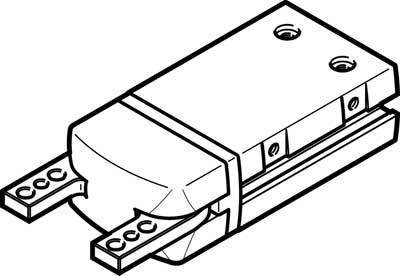

Ein technisches Diagramm zeigt ein rechteckiges elektronisches Bauteil mit zwei hervorstehenden Anschlusslaschen und Schraubmontagemöglichkeiten.

Strichzeichnung/Schaltbild

Lieferung Mi., 16. Sept.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 349,17 / Stück)

€ 349,17

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 24,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Technische Daten

Anzahl Greifbacken: 2
Baugröße: 16
Befestigungsart: wahlweise:
Innengewinde und Zentrierhülse
mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck: 2 ... 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Gesamtgreifmoment bei 6 bar öffnen: 129 Ncm
Gesamtgreifmoment bei 6 bar schließen: 114 Ncm
Greiferfunktion: Winkel
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Hebel
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Massenträgheitsmoment: 0,14 kgcm2
Max. Arbeitsfrequenz Greifer: <= 4 Hz
Max. Austauschgenauigkeit: <= 0,2 mm
Max. Kraft am Greifbacken Fz statisch: 50 N
Max. Moment am Greifbacken Mx statisch: 1,6 Nm
Max. Moment am Greifbacken My statisch: 1,6 Nm
Max. Moment am Greifbacken Mz statisch: 1,6 Nm
Max. Öffnungswinkel: 40 deg
Min. Öffnungszeit bei 6 bar: 44 ms
Min. Schließzeit bei 6 bar: 52 ms
Pneumatischer Anschluss: M3
Positionserkennung: für Näherungsschalter
Produktgewicht: 110 g
Rotationssymmetrie: <= 0,2 mm
Umgebungstemperatur: 5 ... 60 °C
Werkstoff Abdeckkappe: PA
Werkstoff Gehäuse: Aluminium-Knetlegierung
harteloxiert
Werkstoff Greifbacken: hochlegierter Stahl
Werkstoffhinweis: RoHS konform
Wiederholgenauigkeit Greifer: <= 0,04 mm

Betriebs-Medium: Druckluft

Produkt-Art: Winkelgreifer

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: M3

Betriebsdruck (max.): 8 bar

Herst.-Teilenr.: 1310178

Betriebsdruck (min.): 2 bar

Gewicht: 110 g

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: +5 °C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204626 FESTO 1310178 DHWS-16-A Winkelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Winkelgreifer DHWS-16-A Baugröße=16, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Öffnungswinkel=40 deg, Rotationssymmetrie=<= 0,2 mm, Wiederholgenauigkeit Greifer=<= 0,04 mm

Merkmale:
Typ-Kurzzeichen: DHWS
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: ;; GC
Werkstoff-Hinweis: RoHS konform
Werkstoff Gehäuse: Aluminium-Knetlegierung;;harteloxiert
Baugröße: 16
Produktgewicht: G
Befestigungsart: wahlweise:;;mit Innengewinde und Zentrierhülse;;mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck: ;; BAR
Symbol: 00991894
Konstruktiver Aufbau: Hebel
Pneumatischer Anschluss: M3
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Massenträgheitsmoment: KGC
Max. Öffnungswinkel: DEG
Wiederholgenauigkeit Greifer: MM
Greiferfunktion: Winkel
Max. Arbeitsfrequenz Greifer: HZ
Min. Öffnungszeit bei 6 bar: MS
Min. Schließzeit bei 6 bar: MS
Gesamtgreifmoment bei 6 bar schließen: NCM
Max. Kraft am Greifbacken Fz statisch: N
Max. Moment am Greifbacken Mx statisch: NM
Max. Moment am Greifbacken My statisch: NM
Max. Moment am Greifbacken Mz statisch: NM
Werkstoff Abdeckkappe: PA
Werkstoff Greifbacken: hochlegierter Stahl
Gesamtgreifmoment bei 6 bar öffnen: NCM
Max. Austauschgenauigkeit: MM
Rotationssymmetrie: MM
