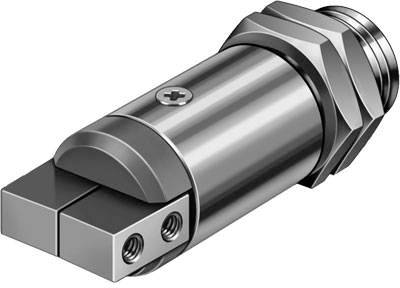

Abbildung ähnlich
FESTO 185697 HGWM-08-EZ-G7 Winkelgreifer Gehäusematerial: Stahl nicht rostend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 209,99 / Stück)
€ 224,99
-7 %
€ 209,99
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Technische Daten
- Anzahl Greifbacken: 2
- Baugröße: 8
- Befestigungsart: mit Kontermutter
- Betriebsdruck: 2 ... 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
- Federrückstellmoment: 0,55 Ncm
- Funktionsweise: einfachwirkend
- geschlossen
- Gesamtgreifmoment bei 6 bar öffnen: 24 Ncm
- Greiferfunktion: Winkel
- Konstruktiver Aufbau: Schiefe Ebene
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Max. Arbeitsfrequenz Greifer: 4 Hz
- Max. Greifbackenspiel Sz: 0,03 mm
- Max. Greifbackenwinkelspiel ax,ay: 0,5 deg
- Max. Kraft am Greifbacken Fz statisch: 7 N
- Max. Moment am Greifbacken Mx statisch: 20 Ncm
- Max. Moment am Greifbacken My statisch: 20 Ncm
- Max. Moment am Greifbacken Mz statisch: 20 Ncm
- Max. Öffnungswinkel: 14 deg
- Min. Öffnungszeit bei 6 bar: 1 ms
- Min. Schließzeit bei 6 bar: 2,5 ms
- Pneumatischer Anschluss: M3
- Positionserkennung: ohne
- Produktgewicht: 14 g
- Umgebungstemperatur: 5 ... 60 °C
- Werkstoff Abdeckkappe: POM
- Werkstoff Gehäuse: hochlegierter Stahl rostfrei
- Werkstoff Greifbacken: hochlegierter Stahl
- Werkstoffhinweis: Kupfer- und PTFE-frei
- Wiederholgenauigkeit Greifer: <= 0,02 mm
- Betriebs-Medium
Druckluft
- Typ
185697
- Produkt-Art
Winkelgreifer
- Gehäusematerial
Stahl nicht rostend
- Anschluss
M3
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
5 bis 60 °C
- Min. Betriebstemperatur
5 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
HGWM-08-EZ-G7
- Herst.-Teilenr.
185697
- Betriebsdruck (min.)
2 bar
- Genauigkeit (+/-)
0.02 mm
- Gewicht
14 g
- Medium
Druckluft
- Steuerdruck (max.)
8 bar
- Steuerdruck (min.)
2 bar
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
+5 °C
- Wirkungsweise
Einfachwirkend
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2203755 FESTO 185697 HGWM-08-EZ-G7 Winkelgreifer Gehäusematerial: Stahl nicht rostend 1 St.
Beschreibung
Winkelgreifer HGWM-08-EZ-G7Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]LABS-Konformität: VDMA24364-B2-LKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 5Werkstoff-Hinweis: RoHS konformBaugröße: 8Produktgewicht: 14 GWerkstoff Gehäuse: hochlegierter Stahl rostfreiBefestigungsart: mit KontermutterBetriebsdruck: 2Symbol: 991898Konstruktiver Aufbau: Schiefe EbenePneumatischer Anschluss: M3Funktionsweise: einfachwirkendPositionserkennung: ohneMassenträgheitsmoment: 31.5 KGCMax. Greifbacken-Winkelspiel ax, ay: 0.5 DEGMax. Greifbackenspiel Sz: 0.03 MMMax. Öffnungswinkel: 14 DEGWiederholgenauigkeit Greifer: 0.02 MMAnzahl Greifbacken: 2Antriebsart: pneumatischGreiferfunktion: WinkelGreifkraftsicherung: ohneMax. Arbeitsfrequenz Greifer: 4 HZMin. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 1 MSMin. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 2.5 MSFederrückstellmoment: 0.005 NCMMassenträgheitsmoment pro externem Greiffinger: 250 KGCMax. Kraft am Greifbacken Fz statisch: 7 NMax. Moment am Greifbacken Mx statisch: 0.2 NCMMax. Moment am Greifbacken My statisch: 0.2 NCMMax. Moment am Greifbacken Mz statisch: 0.2 NCMMax. Masse pro externem Greiffinger: 400 GWerkstoff Abdeckkappe: POMWerkstoff Greifbacken: hochlegierter StahlGesamtgreifmoment bei 0,6 MPa 6 bar, 87 psi öffnen: 24 NCM
