Finder Halbleiterrelais 77G190248650 100 A Schaltspannung (max.): 660 V/AC Nullspannungsschaltend 1 St. kaufen

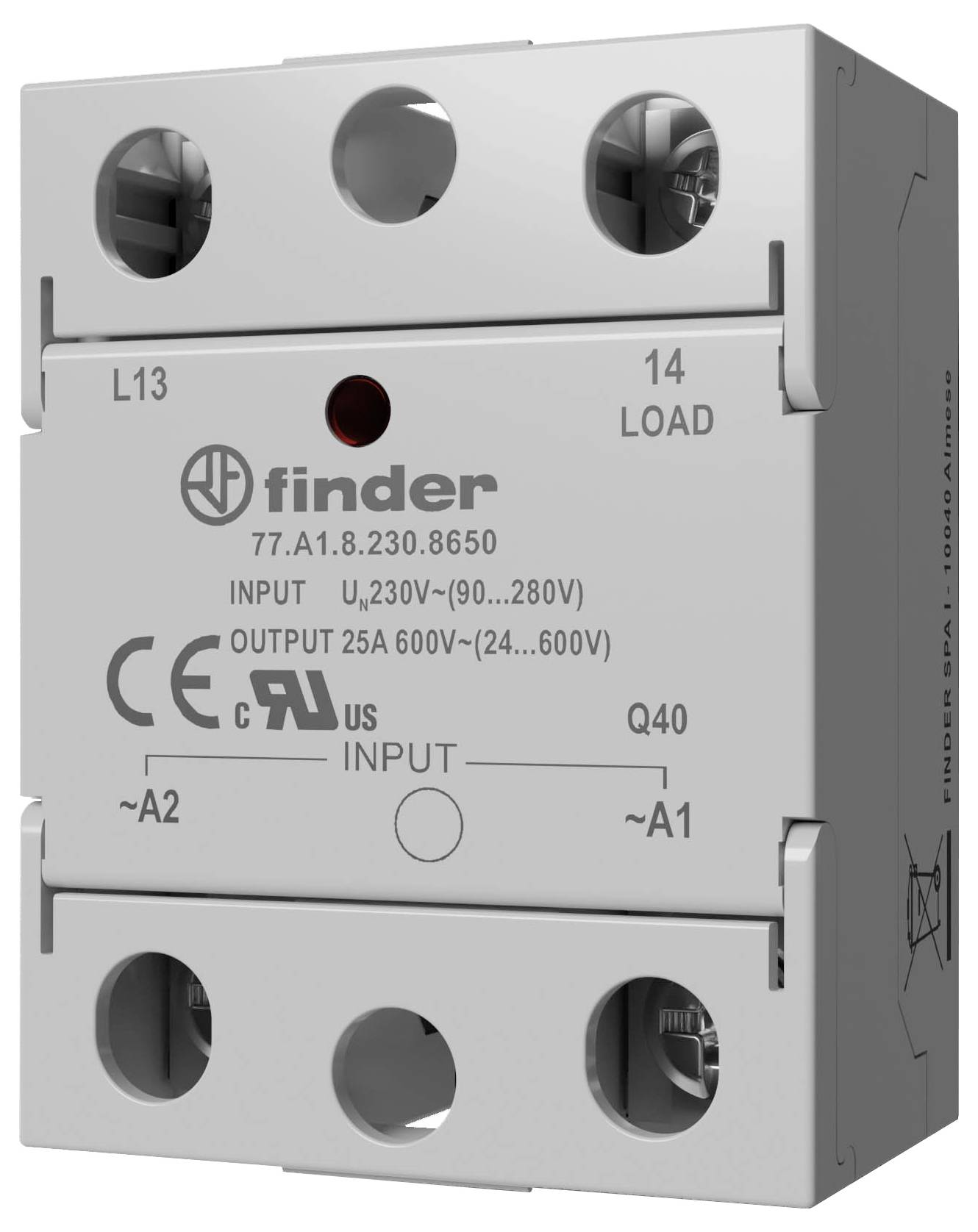

Ein elektrisches Relais von Finder mit Kennzeichnungen für Eingangs- und Ausgangsparameter. Anzeige von Spannung und Stromstärke.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

24 V/DC

Steuerspannung (max.)

24 V/DC

Schaltspannung (max.)

660 V/AC

Datenblatt (PDF)

Bald verfügbar

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 73,33 / Stück)

€ 73,33

zzgl. MwSt.

Kostenfreier Versand

nur € 7,50

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Technische Daten

Eingangsspannung: 24 V/DC
Einschaltstrom: bis 1500 A für 10 ms
Minimaler Schaltstrom: 100 mA bei 250 V/AC
Wärmeleistung bei In: 120 W
Periodische Spitzensperrspannung: 1600 Vpk
Reststrom im "AUS-Zustand" bei Nennspannung: 0.1 mA
Spannungsfestigkeit Ein- zu Ausgang 4 kV
Ausführung: mit LED

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: 77.G1.9.024.8650

Schaltungsart: Nullspannungsschaltend

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/DC

Steuerspannungs-Bereich: 24 - 24 V/DC

Stoß-Strom (max.): 1500 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 660 V/AC

Last-Strom (max.): 100 A

Ausgangsspannung (min.): 24 V/AC

Ausgangsspannung (max.): 660 V/AC

Ausgangsstrom (max.): 100 A

Kontaktart: 1 Schließer

Min. Temperatur: -30 °C

Max. Temperatur: +80 °C

: IP20

Breite: 45 mm

Höhe: 29.40 mm

Tiefe: 59 mm

Länge: 59 mm

RoHS-konform: Ja

Dauerstrom (max.): 100 A

Inhalt: 1 St.

Nennsteuerspannung: 24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3343713 Finder Halbleiterrelais 77G190248650 100 A Schaltspannung (max.): 660 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3343713 Finder Halbleiterrelais 77G190248650 100 A Schaltspannung (max.): 660 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Finder Relais mit 1 SSR-Kontakt 77.G1.9.024.8650

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:FinderBezeichnung:Relais mit 1 SSR-Kontakt 100 A/24 bis 660 VACTyp:77.G1.9.024.8650Ausführung des elektrischen Anschlusses:SchraubanschlussGeeignet für Reiheneinbau:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Phasen:1Ausführung:sonstigeAusführung der Schaltfunktion:Schließer (NO)Nullpunktschaltend:jaSpannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:24..660 VBetriebsspannung bei AC 60 Hz:24..660 VBemessungsbetriebsstrom Ie bei AC-1:100 ASchutzart (IP):IP20Breite:29,4 mmHöhe:45 mmTiefe:59 mm
Finder Relais mit 1 SSR-Kontakt 77.G1.9.024.8650: weitere Details
SSR-Relais, Hockey Puck-Bauform, Montage auf Schaltschrankblech oder auf Kühlkörper. Eingangsspannung 24 V DC, 1 Schließer für 100 A, Einschaltstrom bis 1500 A für 10 ms, Schaltlastspannungsbereich 24 bis 660 V AC, Nulldurchgangsschalter, minimaler Schaltstrom: 100 mA bei 250 V AC, Wärmeleistung bei In: 120 W, periodische Spitzensperrspannung: 1600 Vpk, Reststrom im "
AUS-Zustand"
bei Nennspannung: 0.1 mA. Spannungsfestigkeit Ein- zu Ausgang 4 kV. Umgebungstemperatur: -30 bis +80 °C, Relaisschutzart: IP 20. Ausführung: mit LED. Abmessungen: Länge= 59 mm, Breite= 45 mm, Höhe= 29,4 mm EAN: 8012823450773

Geliefert wird: Finder Relais mit 1 SSR-Kontakt 100 A/24 bis 660 VAC 77.G1.9.024.8650, Verpackungseinheit: 1 Stk., EAN: 8012823450773
