HARTING 09063486901222 Messerleiste Anzahl Reihen 3 1 St.

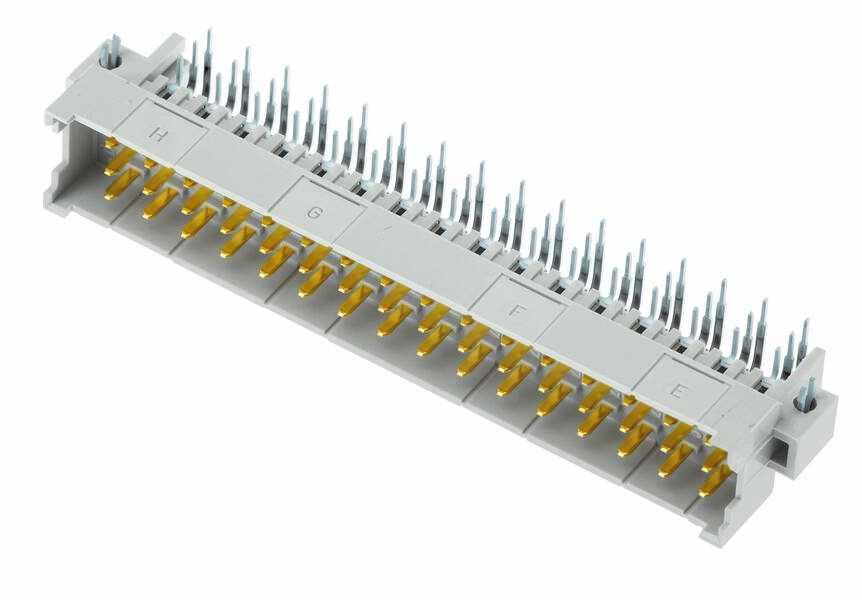

Ein Steckverbinder mit mehreren goldenen Pins, angeordnet in einer Reihe. Die Buchstaben E bis H sind oben gekennzeichnet.
Produkt-Art
Messerleiste
Bauform
gewinkelt
RM
2.54 mm
5.08 mm
Inhalt
1 St.
Polzahl Gesamt
48
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 15. März 2027
Verkauf und Versand:
Conrad ElectronicWiderruf
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
€ 9,16
3
6% = € 1,59
€ 8,63
5
8% = € 3,65
€ 8,43
10
10% = € 8,80
€ 8,28
Mengenrabatte variieren je nach Verkäufer
Anzahl
Gesamt (€ 9,16 / Stück)
€ 9,16
steuerfreie IGL zzgl. MwSt.
zzgl. € 5,83
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Messerleiste

  • Polzahl Gesamt 48
  • Anzahl Reihen 3
  • Inhalt 1 St.

Technische Daten

  • Baureihe: DIN 41612
  • Komponente: Messerleiste
  • Kontaktbeschreibung: gewinkelt
  • Anschlussart: Wellenlötanschluss
  • Art der Verbindung: Motherboard to daughtercard;Extender card;Leiterplatte zu Kabel
  • Kontaktanzahl: 48
  • Steckkontaktreihen: 3
  • Raster, anschlussseitig: 2,54 mm;5,08 mm
  • Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
  • Isolationswiderstand: >1011 Ω
  • Durchgangswiderstand: ≤ 15 mΩ
  • Grenztemperatur: -55 ... +125 °C
  • Steck- und Ziehkraft: ≤ 75 N
  • Steckzyklen: ≥ 400
  • Prüfspannung Ueff: 1,55 kV (Kontakt-Kontakt)
  • Isolierstoffgruppe: II (400 ≤ CTI < 600)
  • Werkstoff Einsatz: Thermoplastischer Formstoff, glasfaserverstärkt
  • Farbe Einsatz: RAL 7035 (lichtgrau)
  • Werkstoff Kontakte: Kupferlegierung
  • Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Normen: IEC 60603-2
  • Nettogewicht: 26,98 g
  • Bezeichnung: Bauform F
  • Raster, steckseitig: 3,81 mm;5,08 mm
  • Luftstrecke: ≥ 1,6 mm
  • Kriechstrecke: ≥ 3 mm
  • Merkmale: bleifrei
  • Leiterplattenbefestigung: mit Flansch;mit Befestigungsclip
  • Hot plugging: nein
  • Bahnklassifizierung: F1/I2 gemäß NFF 16-101/102
  • Kontaktbestückung: Reihen z, d und b, Positionen 2, 4, ... , 30, 32
  • Kodierung: Loch-Kodierung;Kragen-Kodierung;Kodierung mit Kontaktverlust;D20 Kodierung
  • Leiterplattenstärke: ‌1,6 mm ±0,2 ‌
Produkt-Art

Messerleiste

Bauform

gewinkelt

Polzahl Gesamt

48

Anzahl Reihen

3

RM

2.54 mm

5.08 mm

Anschluss

Löten

Herstellerfarbe

Lichtgrau (RAL 7035)

Gehäuse-Material

PA

Herst.-Teilenr.

09063486901222

Inhalt

1 St.

Kontaktmaterial

Kupferlegierung

Typ

09 06 348 6901 222

Durchgangs-Widerstand

15 mΩ

Isolations-Widerstand

1011 Ω

Leiterplatte zu Kabel

sonstige

48

sonstige

-55-125 °C

sonstige

Lötanschluss

Zinn

2.54 mm

3

1.6 mm

3.81 mm

Thermoplast

0°/180° (horizontal)

Flansch

6 A

Dokumente & Downloads

Datenblatt

Datenblatt 3003539 HARTING 09063486901222 Messerleiste Anzahl Reihen 3 1 St.

Datenblatt 3003539 HARTING 09063486901222 Messerleiste Anzahl Reihen 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3003539 HARTING 09063486901222 Messerleiste Anzahl Reihen 3 1 St.

Beschreibung

Messerleiste, Wellenlötanschluss, Bemessungsstrom: 6 A, Kontakte: 48, gewinkelt, Kupferlegierung
