Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05 kaufen

Ein grauer und schwarzer mechanischer Schalter, geeignet für industrielle Anwendungen, mit mehreren Anschlüssen oben und einem zentralen Knopf.

Abbildung ähnlich

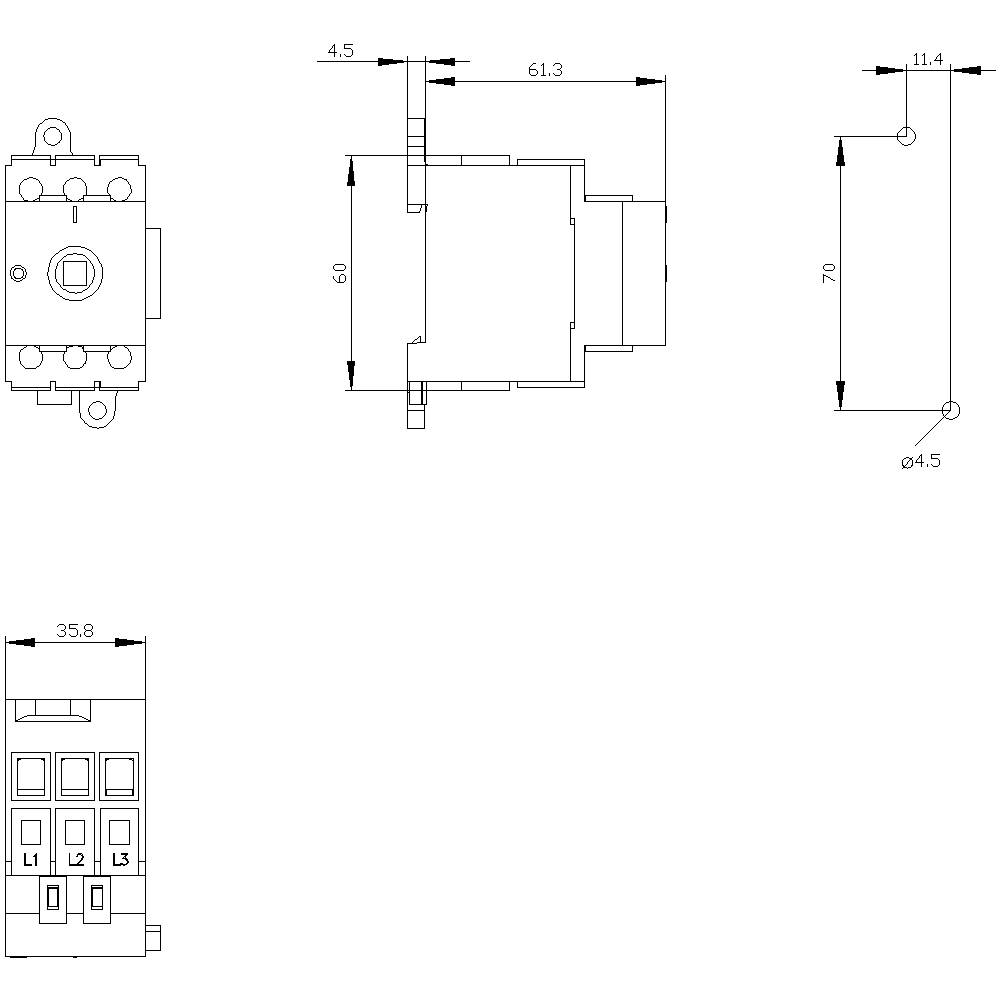

Technische Zeichnung eines Schalters mit Frontansicht und Seitenansicht. Maße sind angegeben, einschließlich Breite 61,3 mm und Höhe 70 mm.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

87 Stück

Alternativen anzeigen

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 19,54

steuerfreie IGL

€ 7,91

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 2. Okt.

Versand

€ 37,49

zzgl. MwSt.

Rechtliche Bedenken melden

Technische Daten

Schutzart: IP20
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Verlustleistung: 3.3 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 36 x 60 x 64 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Schalter

Breite: 36 mm

Höhe: 60 mm

Tiefe: 64 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP20

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699137 Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699137 Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Beschreibung

Lasttrennschalter 3LD3, Iu 25 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 9,0kW Basisschalter ohne Knebelantrieb Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
