PEM CWT 30 Ultra Mini Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 6000 A (max) flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 1.890,83
3
2% = € 46,13
€ 1.844,70
5
3% = € 64,47
€ 1.826,36
10
4% = € 76,76
€ 1.814,07
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 1.890,83 / Stück)
€ 1.890,83
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Die Rogowski-Stromschleifen der CWT Ultra Mini-Serie von P.E.M. sind ideal für beengte Einbauverhältnisse und bieten eine präzise Messung von Stromverläufen mit schnellen Stromimpulsen, Schaltflanken oder sinusförmigen bzw. sinusähnlichen Stromverläufen. Mit einer Dicke von nur 1,6 mm sind sie flexibel, isoliert und leicht anzulegen. Sie eignen sich für Entwicklungs- und Testaufgaben in Geräten und an Bauelementen der Leistungselektronik.

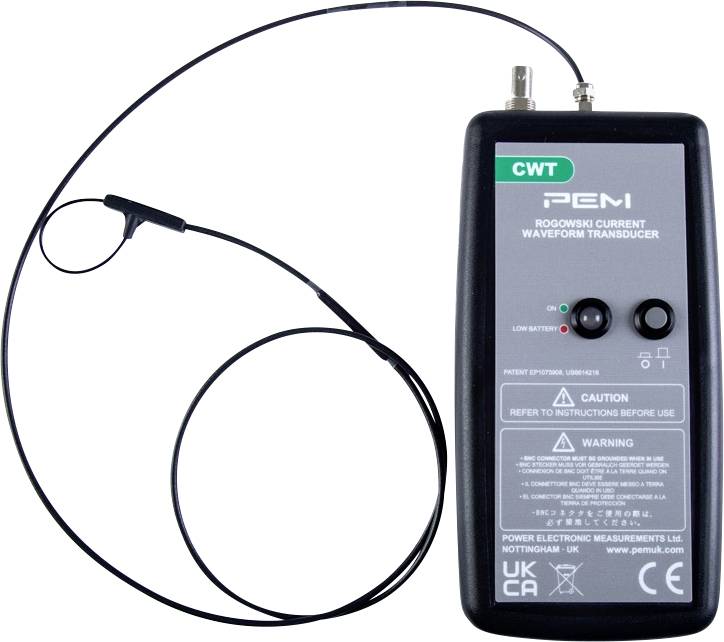

Rogowski Stromschleife der Serie CWT Ultra Mini
Highlights & Details
- Messbereich A/AC max. 6000 A
- Schleifenlänge 80 mm
- 1 m Leitungslänge
- Schleifen-Ø 1,6 mm
Technische Daten
- Ausgangssignal: 1.0 mV/A
- Öffnungsbereich für Stromzange
80 mm
- Produkt-Art
Stromzangenadapter
- Anschluss B
BNC-Buchse
ISO
- Messbereich A/AC max.
6000 A
- Grundgenauigkeit
2 % %
- Spannungs-Versorgung (Details)
4 Mignon-Batterien (AA)
- Abm.
(L x B x H) 183 x 93 x 32 mm
- Strommessung
AC
- Ausgangssignal (max.)
6 V
- Kalibrierleistung
kalibriert (ISO)
- Breite
93 mm
- Höhe
32 mm
- Länge
183 mm
- Besonderheiten
flexibel
Dokumente & Downloads
Datenblatt
Datenblatt 2387842 PEM CWT 30 Ultra Mini Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 6000 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2387842 PEM CWT 30 Ultra Mini Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 6000 A (max) flexibel
Beschreibung
Rogowski Stromschleife der CWT Ultra Mini -Serie sind leicht anzulegen, praktisch rückwirkungsfrei, ideal bei beengten Einbausituationen, isoliert bis zu 1200 V und unempfindlich gegen Überströme. Sie können zur Messung von Stromverläufen mit schnellen Stromimpulsen, Schaltflanken oder sinusförmigen bzw. sinusähnlichen Stromverläufen verwendet werden. Rogowski Spulen der CWT Ultra Mini - Serie von P.E.M. eignen sich für Entwicklungs- und Testaufgaben in Geräten und an Bauelementen der Leistungselektronik. Sie kombinieren eine nur 1,6 mm dünne, flexible, isolierte, leicht anzulegende Spule mit der Fähigkeit, sehr schnelle Stromverläufe exakt zu erfassen, gleich, ob sinusförmig, getaktet oder impulsförmig.
Ausführung
- Erfassung von Stromverläufen an Halbleiterschaltern
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmigerhochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufen
- Messsung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Stromharmonischen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Lieferumfang
- Batterien
- BNC-Kabel 0.5 m
- Bedienungsanleitung.
Hinweise
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
