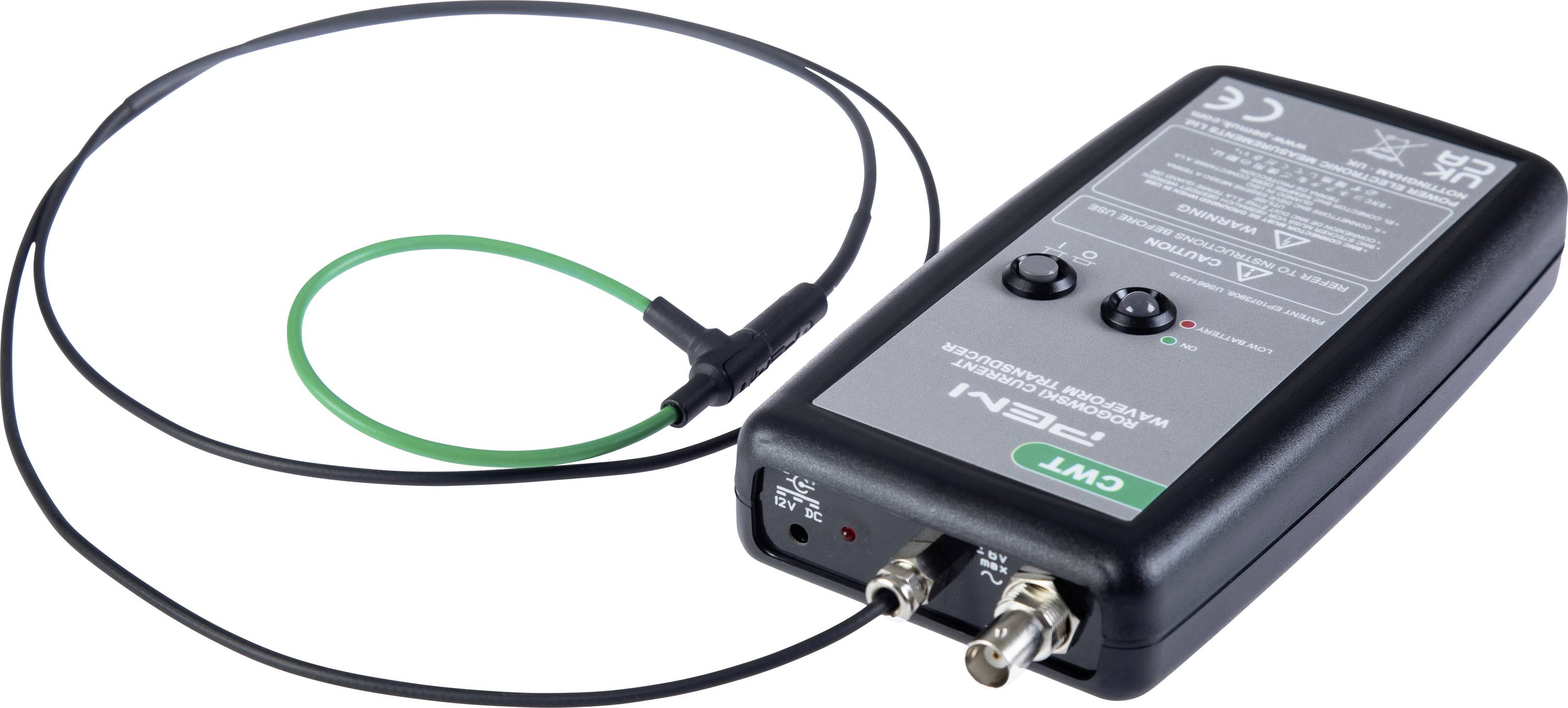

PEM CWT Mini 3/B/2.5/200/2 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max) flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 1.654,17 / Stück)
€ 1.654,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Rogowski Stromschleife der Servie CWT Mini
- Messbereich A/AC max. 600 A
- Schleifenlänge 200 mm
- 2.5 m Leitungslänge
- Schleifen-Ø 3,5 mm
Technische Daten
- Ausgangssignal: 10 mV/A
- Öffnungsbereich für Stromzange
200 mm
- Produkt-Art
Stromzangenadapter
- Anschluss B
BNC-Buchse
Werksstandard (ohne Zertifikat)
- Messbereich A/AC max.
600 A
- Grundgenauigkeit
2 %
- Spannungs-Versorgung (Details)
4 Mignon-Batterien (AA)
- Abm.
(L x B x H) 183 x 93 x 32 mm
- Strommessung
AC
- Ausgangssignal (max.)
6 V
- Breite
93 mm
- Höhe
32 mm
- Länge
183 mm
- Besonderheiten
flexibel
Dokumente & Downloads
Datenblatt
Datenblatt 1667131 PEM CWT Mini 3/B/2.5/200/2 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667131 PEM CWT Mini 3/B/2.5/200/2 Stromzangenadapter Messbereich A/AC (Bereich): 600 A (max) flexibel
Beschreibung
In Verbindung mit einem Oszilloskop ist die CWT mini die perfekte Lösung für Ihre Strommessung oder in der industriellen Anwendung. Rogowski Spulen der CWT Mini - Serie eignen sich für Entwicklungs- und Testaufgaben in Geräten und Anlagen der Leistungselektronik. Sie kombinieren eine 3,5 mm dünne, flexible, isolierte, leicht anzulegende Spule mit der Fähigkeit, sehr schnelle Stromverläufe exakt zu erfassen, ob nun sinusförmig, getaktet oder impulsförmig.
Ausführung
- Erfassung von Stromverläufen an Halbleiterschaltern
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmigerhochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufen
- Messsung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Stromharmonischen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Lieferumfang
- Batterien
Hinweise
4 m Leitungslänge zwischen Spule und Integrator per Sonderbeschaffung verfügbar.
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
