PEM CWT150 B/2.5/300 Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 30000 A (max) flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (€ 1.779,17 / Stück)
€ 1.779,17
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

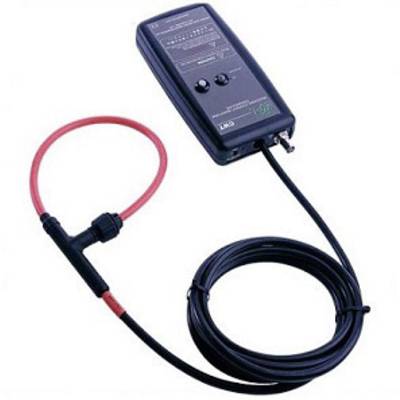

Rogowski Stromschleife CWT150 B/2.5/300
- Messbereich A/AC max. 30000 A
- Schleifenlänge 300 mm
- 2.5 m Leitungslänge
- Schleifen-Ø 14 mm
Technische Daten
- Ausgangssignal: 0.2 mV/A
- Produkt-Art
Stromzangenadapter
- Anschluss B
BNC-Buchse
ISO
- Messbereich A/AC max.
30000 A
- Grundgenauigkeit
0.7 % %
- Spannungs-Versorgung (Details)
4 Mignon-Batterien (AA)
- Abm.
(L x B x H) 183 x 93 x 32 mm
- Strommessung
AC
- Ausgangssignal (max.)
6 V
- Breite
93 mm
- Höhe
32 mm
- Länge
183 mm
- Besonderheiten
flexibel
Dokumente & Downloads
Datenblatt
Datenblatt 2387735 PEM CWT150 B/2.5/300 Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 30000 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2387735 PEM CWT150 B/2.5/300 Stromzangenadapter kalibriert (ISO) Messbereich A/AC (Bereich): 30000 A (max) flexibel
Beschreibung
Die Rogowski Spulen der CWT - Serien eignen sich für Test- und Entwicklungsaufgaben in Anlagen der Leistungselektronik. Rogowski Stromschleifen kombinieren eine dünne, isolierte, flexible, leicht anzulegende Spule mit der Fähigkeit, schnelle Stromverläufe exakt zu erfassen ob gleich getaktet, sinusförmig oder impulsförmig.
Ausführung
- Erfassung von Stromverläufen an Halbleiterschaltern
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmigerhochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufen
- Messsung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Stromharmonischen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Lieferumfang
- Batterien
- BNC-Kabel 0.5 m
- Bedienungsanleitung.
Hinweise
4 m Leitungslänge zwischen Spule und Integrator per Sonderbeschaffung verfügbar.
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
