PEM CWTUM-F/1/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max) flexibel
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (€ 2.665,00 / Stück)
€ 2.839,00
-6 %
€ 2.665,00
inkl. MwSt.
Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

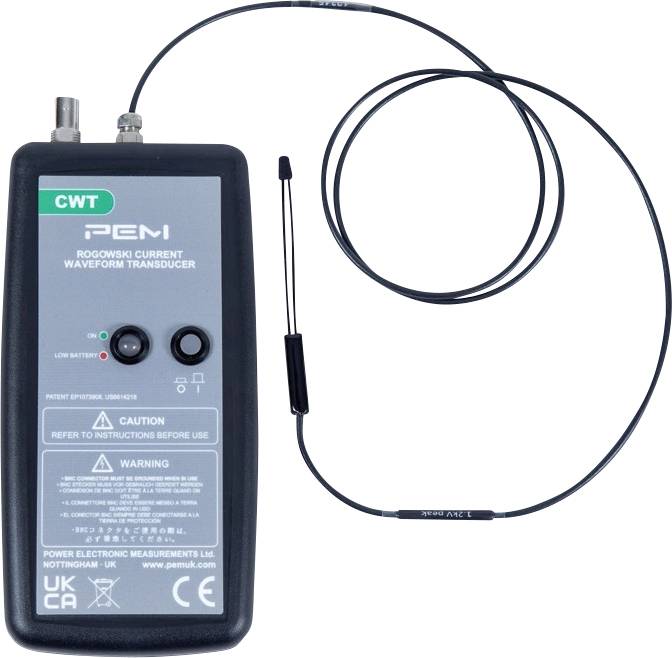

PEM Rogowski Stromschleife CWTUM-F/1/R/1/55
- Schleifenlänge 55 mm
- 1 m Kabellänge
- Bandbreite 15 MHz
Technische Daten
- Sensitivität: 20 mV/A
- Maximale di/dt-Fähigkeit: 6,0 kA/µs
- Einfacher Anschluss an Oszilloskope über BNC-Stecker
- Produkt-Art
Stromzangenadapter
- Anschluss B
BNC-Stecker
Werksstandard (ohne Zertifikat)
- Messbereich A/AC max.
300 A
- Abm.
(L x B) 55 mm x 1.3 mm
- Strommessung
AC
- Breite
1.3 mm
- Länge
55 mm
- Besonderheiten
flexibel
- Messart
Zerstörungsfrei
- Messbereich Temperatur (max.)
125 °C
- Messbereich Temperatur (min.)
-40 °C
- Frequenzbereich
Bis zu 15 MHz
Dokumente & Downloads
Datenblatt
Datenblatt 3540265 PEM CWTUM-F/1/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3540265 PEM CWTUM-F/1/R/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max) flexibel
Beschreibung
Der PEM CWTUM-F/1 ist ein vielseitiger Rogowski-Stromwandler der CWT Ultra Mini-F-Serie, der für die präzise Strommessung in anspruchsvollen Hochfrequenz- und Leistungselektronik-Anwendungen entwickelt wurde. Mit einer Sensitivität von 20 mV/A und einem Spitzenstrombereich bis 300 A liefert dieses Modell zuverlässige und exakte Ergebnisse. Die ultradünne Spule (nur 1,3 mm Querschnitt) ermöglicht eine einfache Integration in dichte und komplexe Schaltungen.
Hinweise
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
