Name: Phoenix Contact 3273078 Verteilerblock Weiß 10 St.
Brand: Phoenix Contact
SKU: 2226039
Availability: BackOrder

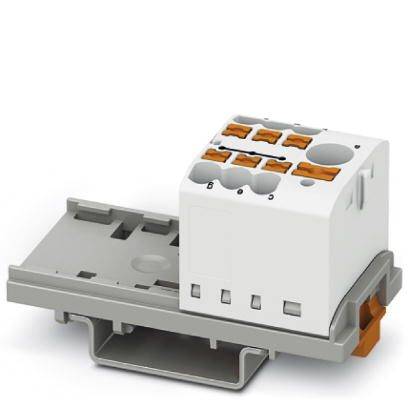

Ein weißer elektrischer Anschlussblock mit mehreren Anschlüssen, montiert auf einer grauen Trageschiene.

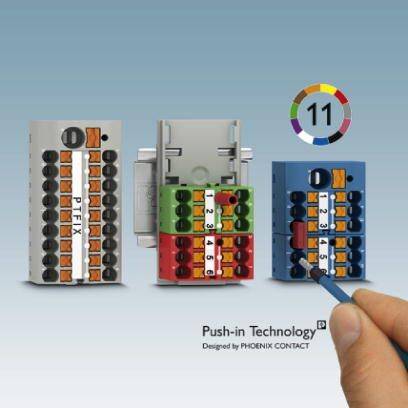

Drei elektrische Anschlussklemmen mit Beschriftung in unterschiedlichen Farben. Eine Hand zeigt mit einem Stift auf die rechte Klemme.

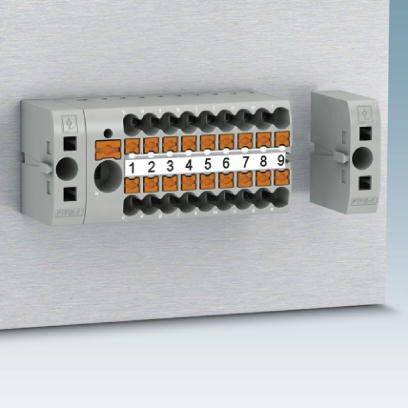

Schalttafel mit nummerierten Anschlussklemmen, in zwei Reihen angeordnet. Jede Klemme ist nummeriert von 1 bis 12, für elektrotechnische Verbindungen.

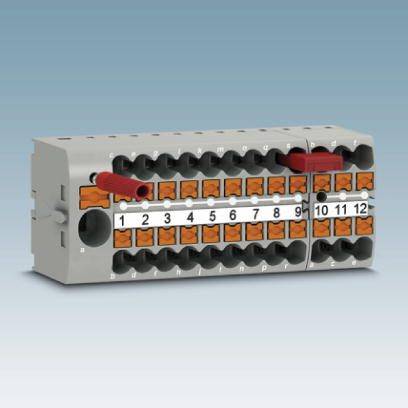

Ein grauer Kabelverbinder mit beschrifteten Steckplätzen 1 bis 12, einige Steckplätze sind mit roten Drähten verbunden.

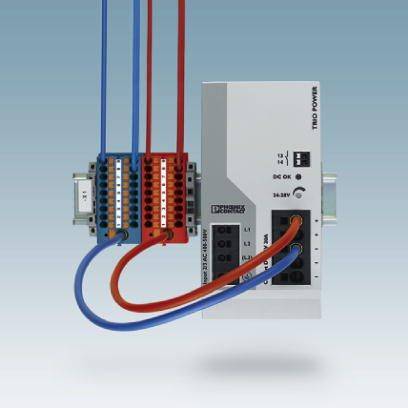

Ein Netzteil mit mehreren Kabeln, das mit einem Verteiler verbunden ist. Es befindet sich vor einem blauen Hintergrund.

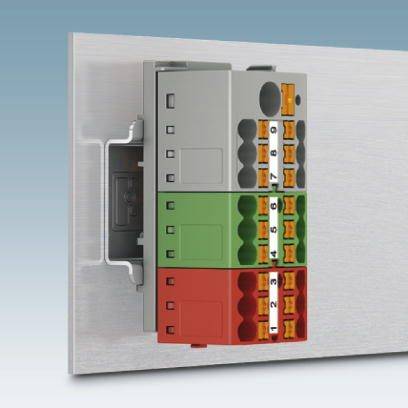

Ein elektrischer Steckverbinder mit farbcodierten Anschlüssen in Grau, Grün und Rot, montiert auf einer Metallplatte.

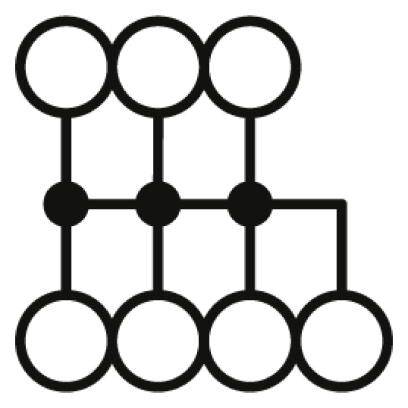

'Drei Reihen aus sechs Kreisen. Zweite Reihe: vier Kreise sind durch Linien verbunden. Linien gehen von der Mitte der zweiten Reihe zu den unteren Kreisen.'

1/7

Abbildung ähnlich

Produkt-Art

Verteilerblock

Herstellerfarbe

Weiß

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 23. Nov.

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (€ 57,99 / Stück)

€ 57,99

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 28,6 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 7
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 8 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein
Anschluss: Einspeiseetage
Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Produkt-Art: Verteilerblock

Herstellerfarbe: Weiß

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 58.1 mm x 28.6 mm

Anschluss: Push-In-Klemme

Ausführung: Verteilerblock

Farbe Anschlusselement: Weiß

Herst.-Teilenr.: 3273078

Inhalt: 10 St.

Klemmenbreite: 28.6 mm

Material: PA

Material (Details): PA

Nennspannung: 690 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Polzahl: 7

Breite: 28.6 mm

Länge: 58.1 mm

Typ: PTFIX 6/6X2,5-NS35 WH

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Herstellerfarbe

Inhalt

Nennstrom - gerundet

Querschnitt flexibel (max.)

Querschnitt flexibel (min.)

Querschnitt starr (max.)

Querschnitt starr (min.)

Phoenix Contact 1028067 Verteilerblock Grau 50 St.

Bestell-Nr.:2208990

Lieferung Mo., 2. Nov.

405 Set(s)Conrad Electronic

Grau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 53,99^*

Phoenix Contact 1028068 Verteilerblock Blau 50 St.

Bestell-Nr.:2208991

Lieferung Mo., 2. Nov.

314 Set(s)Conrad Electronic

Blau

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 53,99^*

Phoenix Contact 1028069 Verteilerblock Rot 50 St.

Bestell-Nr.:2208992

Lieferung Mo., 2. Nov.

284 Set(s)Conrad Electronic

Rot

50 St.

24 A

2.5 mm²

0.14 mm²

4 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 42,99^*

Phoenix Contact 1028360 Verteilerblock Grau 50 St.

Bestell-Nr.:2208993

Lieferung Mo., 2. Nov.

34 Set(s)Conrad Electronic

Grau

50 St.

32 A

4 mm²

0.2 mm²

6 mm²

0.2 mm²

Stück

Min.: 1

Vielfache: 1

€ 67,99^*

Phoenix Contact 1045923 Verteilerblock Grau 50 St.

Bestell-Nr.:2209020

Sofort-Lieferung Do., 29. Okt.

23 Set(s)Conrad Electronic

Grau

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 35,99^*

Phoenix Contact 1045929 Verteilerblock Rot 50 St.

Bestell-Nr.:2209021

Lieferung Mo., 2. Nov.

366 Set(s)Conrad Electronic

Rot

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 48,99^*

Phoenix Contact 1045931 Verteilerblock Gelb 50 St.

Bestell-Nr.:2209022

Lieferung Mo., 2. Nov.

28 Set(s)Conrad Electronic

Gelb

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 51,99^*

Phoenix Contact 1045937 Verteilerblock Schwarz 50 St.

Bestell-Nr.:2209023

Lieferung Mo., 2. Nov.

156 Set(s)Conrad Electronic

Schwarz

50 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 48,99^*

Phoenix Contact 1046961 Verteilerblock Grau 20 St.

Bestell-Nr.:2209027

Lieferung Do., 5. Nov.

Conrad Electronic

Grau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 124,99^*

Phoenix Contact 1046962 Verteilerblock Blau 20 St.

Bestell-Nr.:2209028

Lieferung Mo., 2. Nov.

37 Set(s)Conrad Electronic

Blau

20 St.

17.5 A

1.5 mm²

0.14 mm²

2.5 mm²

0.14 mm²

Stück

Min.: 1

Vielfache: 1

€ 124,99^*

Dokumente & Downloads

Datenblatt

Datenblatt 2226039 Phoenix Contact 3273078 Verteilerblock Weiß 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2226039 Phoenix Contact 3273078 Verteilerblock Weiß 10 St.

Beschreibung

Bis 80 % Zeitvorteil durch montagefertige Blöcke ohne manuelle Brückung. Zeitsparender Leiteranschluss durch werkzeuglose Push-in-Direktstecktechnik. Eindeutige Verdrahtung durch elf verschiedene Farbvarianten. Flexibler Einsatz durch Tragschienenmontage, Direktmontage oder Kleben. Bis zu 50 % Platzersparnis auf der Tragschiene durch Quermontage.
