Schneider Electric C104TM100 C104TM100 Elektronikmodul

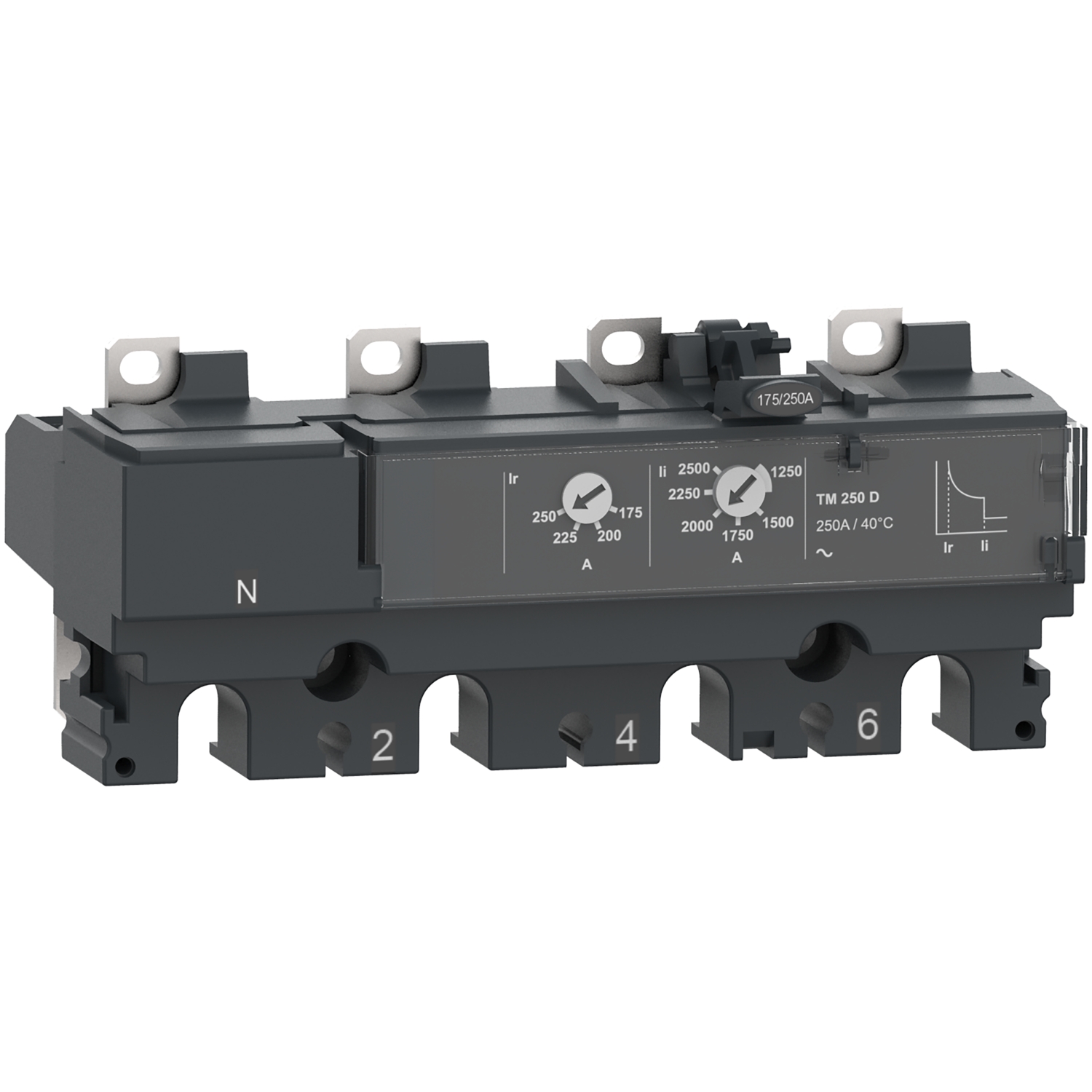

Ein dreipoliger Stromschalter mit einem schwarzen Gehäuse, markiert mit N, 2, 4 und 6. Aufdruck zeigt elektrische Spezifikationen.
Produkt-Art
Elektronikmodul
Polzahl
4
Inhalt
1 St.
Bemessungsdauerstrom Iu
100 A
Polzahl
4.0
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 2. Nov.
9 Stück
Verkauf und Versand:
Conrad ElectronicWiderruf
Anzahl
Gesamt (€ 219,99 / Stück)
€ 219,99
steuerfreie IGL inkl. MwSt.
zzgl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand
Nur noch 9 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Auslösegerät thermomagnetisch TM100D 100A 4P4D für Leistungsschalter ComPacT NSX100-250

  • thermischer/magnetischer Auslöser, 4, 100 A, 70..100 A, unverzögert, 800 A, Mit Erdschlussschutzfunktion: nein, Externe Stromversorgung erforderlich: nein, 690 V, AC, 139,7 mm, 60,6 mm, 88,2 mm

Technische Daten

  • Ausführung des Motorschutzes: thermischer/magnetischer AuslöserPolzahl: 4Bemessungsdauerstrom Iu: 100 ABemessungsschaltstrom: 100 AÜberlastauslöser Stromeinstellung: 70..100 AKurzschlussauslöserfunktion: unverzögertStromeinstellung unverzögerter Kurzschlussauslöser: 800 AMit Erdschlussschutzfunktion: neinExterne Stromversorgung erforderlich: neinVersorgungsspannung bei AC 50 Hz: 690 VVersorgungsspannung bei AC 60 Hz: 690 VSpannungsart der Betriebsspannung: ACBetriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VBreite: 139,7 mmHöhe: 60,6 mmTiefe: 88,2 mmVerpackungseinheit: 1 StückMaße (cm): 150 × 95 × 70Bruttogewicht: 0,501 kg, Nettogewicht: 0,501 kgECLASS 7: Auslöseblock für Leistungsschalter (27370410)
Produkt-Art

Elektronikmodul

Polzahl

4

Inhalt

1 St.

100 A

4.0

unverzögert

FALSE

800

800

thermischer/magnetischer Auslöser

AC

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2935143 Schneider Electric C104TM100 C104TM100 Elektronikmodul

Datenblatt 2935143 Schneider Electric C104TM100 C104TM100 Elektronikmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2935143 Schneider Electric C104TM100 C104TM100 Elektronikmodul

Bedienungs- und Sicherheitshinweise 2935143 Schneider Electric C104TM100 C104TM100 Elektronikmodul

Beschreibung

Das TM100D ist ein thermo-magnetisches Auslösegerät mit 4 Polen und 4d, das bei den Leistungsschaltern ComPacT NSX 100/160/250 eingesetzt wird. Dieses thermo-magnetische Auslösegerät mit einer Nennleistung von 100 A ist die optimale Wahl für alle Verteilungsanwendungen. Sie verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.

Ausführung

  • Ausstattung: 690 V, 690 V, AC, 690 V, 690 V

Lieferumfang

  • Geliefert wird: Schneider Electric Auslösegerät thermomagneti sch TM100D 100A 4P4D C104TM100, Verpackungseinheit: 1 Stk., EAN: 3606482000247

Hinweise

  • Achtung!
    Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
