Name: Siemens Halbleiterrelais 3RF21201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.
Brand: Siemens
SKU: 1430806
Availability: InStock

Elektrischer Schütz mit der Aufschrift 'SIRIUS', grau, mit mehreren Schraubanschlüssen und Beschriftung '24V DC'.

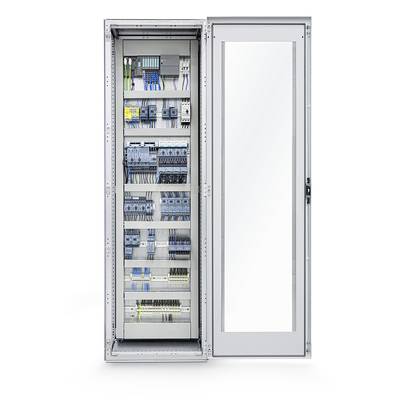

Ein geöffneter Schaltschrank zeigt zahlreiche Kabel, Schalter und elektronische Komponenten, die für industrielle Steuerungszwecke genutzt werden.

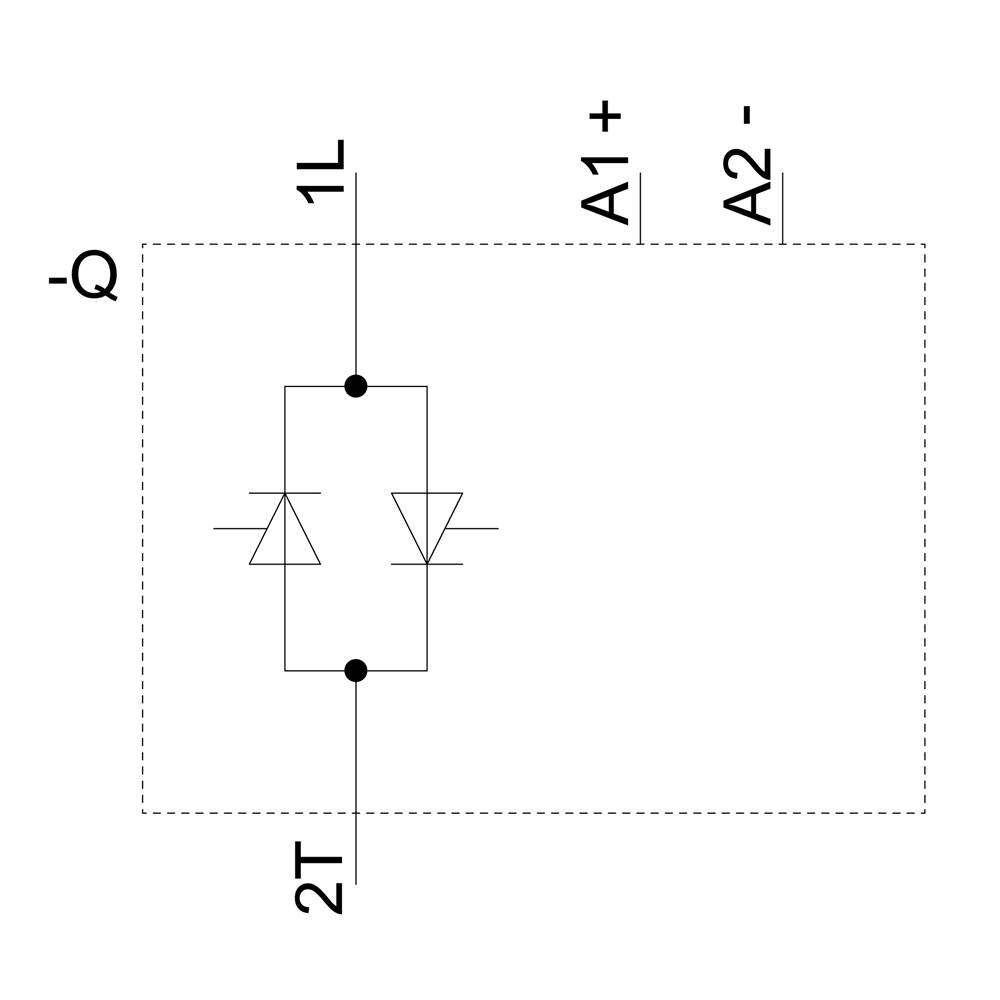

Schaltplan einer elektronischen Schaltung mit zwei Dioden, die in entgegengesetzter Richtung verbunden sind. Beschriftungen: '1L', '2T', 'A1+', 'A2-', 'Q'.

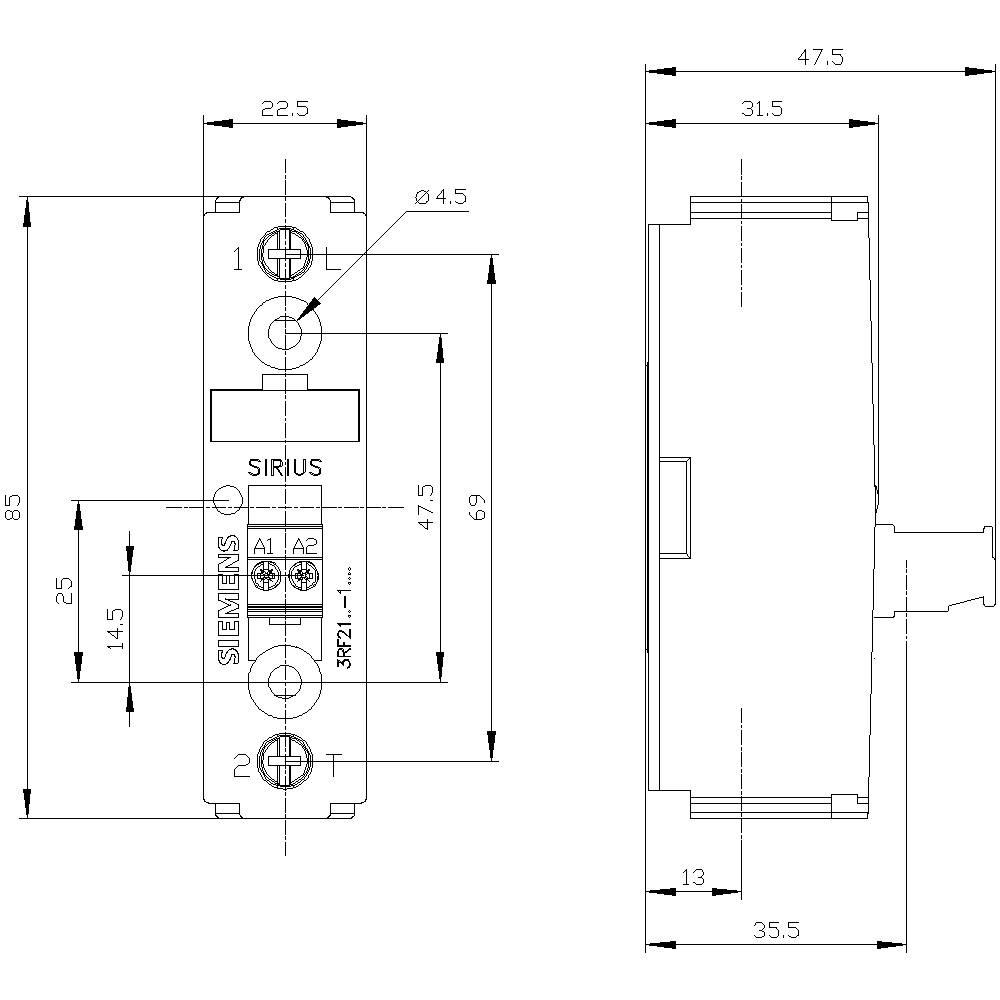

Technische Zeichnung eines Siemens SIRIUS Geräts mit Maßen: 85mm Höhe, 22,5mm Breite, 47,5mm Tiefe. Vorder- und Seitenansicht.

1/4

Abbildung ähnlich

Verpackungsart

Single

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

30 V/DC

Schaltspannung (max.)

230 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mi., 4. Nov.

2 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 53,99 / Stück)

€ 53,99

inkl. MwSt.

nur € 5,50

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Halbleiterrelais 3RF2, 1-phasig, B=22,5mm, 20A 24-230V/4-30V DC

Geeignet für Reiheneinbau: ja, 4..30 V, DC, 1, 20 A

Technische Daten

Befestigungsart: Schraubbefestigung
Polzahl: 1
Isolationsspannung: 600 V

Verpackungsart: Single

Produkt-Art: Halbleiterrelais

Typ: 3RF2120-1AA42

Schaltungsart: Nullspannungsschaltend

Anschluss: Schraubklemme

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 4 - 30 V/DC

Steuerstrom (max.): 15 mA

Stoß-Strom (max.): 200 A

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 230 V/AC

Last-Strom (max.): 20 A

Ausgangsspannung (min.): 24 V/DC

Ausgangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 20 A

Kontaktart: 1 Schließer

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Breite: 22.5 mm

Höhe: 85 mm

Tiefe: 48 mm

Gewicht: 71 g

RoHS-konform: Ja

Dauerstrom (max.): 20 A

Inhalt: 1 St.

: 1

: TRUE

: 4-30 V

: 20 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Last-Strom (max.)

Steuerspannung (max.)

Steuerspannung (min.)

Ausgangsspannung (max.)

Schaltspannung (max.)

Siemens Halbleiterrelais 3RF21201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430806

Sofort-Lieferung Mi., 4. Nov.

2 StückConrad Electronic

Dieser Artikel

20 A

30 V/DC

4 V/DC

230 V/AC

Stück

Min.: 1

Vielfache: 1

€ 53,99^*

Siemens Halbleiterrelais 3RF21201AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430804

Sofort-Lieferung Mi., 4. Nov.

12 StückConrad Electronic

20 A

24 V/DC

15 V/DC

230 V/AC

Stück

Min.: 1

Vielfache: 1

€ 57,99^*

Siemens Halbleiterrelais 3RF21201AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430791

Sofort-Lieferung Mi., 4. Nov.

3 StückConrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

Stück

Min.: 1

Vielfache: 1

€ 61,99^*

Siemens Halbleiterrelais 3RF21201AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430805

Lieferung Mi., 25. Nov.

Conrad Electronic

20 A

230 V/AC

110 V/AC

230 V/AC

Stück

Min.: 1

Vielfache: 1

€ 61,99^*

Siemens Halbleiterrelais 3RF21201AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430795

Lieferung Mi., 25. Nov.

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

Stück

Min.: 1

Vielfache: 1

€ 71,99^*

Siemens Halbleiterrelais 3RF21201AA45 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430792

Lieferung Mi., 25. Nov.

Conrad Electronic

20 A

30 V/DC

4 V/DC

600 V/AC

Stück

Min.: 1

Vielfache: 1

€ 65,99^*

Siemens Halbleiterrelais 3RF21301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1432277

Lieferung Mi., 25. Nov.

Conrad Electronic

30 A

24 V/DC

15 V/DC

460 V/AC

Stück

Min.: 1

Vielfache: 1

€ 67,99^*

Siemens Halbleiterrelais 3RF21301AA06 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1432278

Lieferung Mi., 25. Nov.

Conrad Electronic

30 A

24 V/DC

15 V/DC

600 V/AC

Stück

Min.: 1

Vielfache: 1

€ 104,99^*

Siemens Halbleiterrelais 3RF21301AA24 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430788

Lieferung Mi., 25. Nov.

Conrad Electronic

30 A

230 V/AC

110 V/AC

460 V/AC

Stück

Min.: 1

Vielfache: 1

€ 73,99^*

Siemens Halbleiterrelais 3RF21301AA26 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bestell-Nr.:1430803

Lieferung Mi., 25. Nov.

Conrad Electronic

30 A

230 V/AC

110 V/AC

600 V/AC

Stück

Min.: 1

Vielfache: 1

€ 114,99^*

Dokumente & Downloads

Datenblatt

Datenblatt 1430806 Siemens Halbleiterrelais 3RF21201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430806 Siemens Halbleiterrelais 3RF21201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Halbleiterrelais, 1-phasig 3RF2 Baubreite 22,5 mm, 20 A 24-230 V / DC 4-30 V Schraubanschluss Halbleiterrelais SIRIUS 3RF21 zum Schalten von ohmschen/induktiven Lasten, z. B. von Heizkörpern oder Ventilen in einer Abfüllanlage.
Die Geräte schalten verschleißfrei und lautlos und sind daher ideal für geräuschsensible Bereiche (Büros, Krankenhäuser). Sie sind auch bei hohen Schaltfrequenzen äußerst zuverlässig. Die kompakte Bauweise spart Platz auf der Kühlfläche. Die Halbleiterrelais lassen sich zudem durch die standardisierten Funktionsmodule 3RF29 für vielfältige Anwendungen durch einfaches Aufklicken erweitern. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Halbleiterrelais sind als 1-phasige Geräte in zwei Baubreiten oder als 3-phasige Geräte verfügbar. Sie sind für verschiedene Leistungen und Bemessungsbetriebsspannungen erhältlich. Ausgelegt für AC- oder DC-Betätigung stehen sie mit Schraub-, Federzug- oder Ringkabelschuhanschluss zur Verfügung.
Als Zubehör stehen neben den Funktionsmodulen 3RF29 auch Steuerstecker und Klemmenabdeckungen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 4..30 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Halbleiterrelais 22,5mm, 20A 3RF2120-1AA42, Verpackungseinheit: 1 Stk., EAN: 4011209624900
