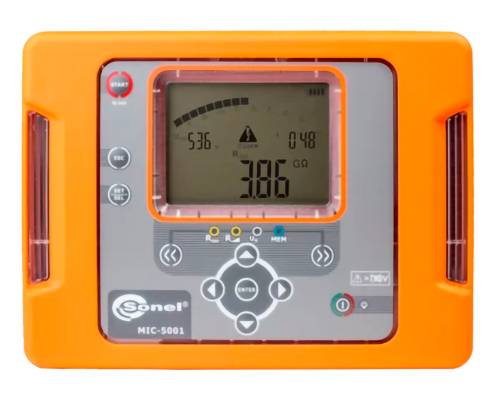

Sonel MIC-5001 Isolationsmessgerät 5000 V

Anwendung
Dieses Isolationsmessgerät verfügt über ein sehr breites Anwendungsspektrum. Es kann sowohl im Wohnungsbau als auch zur Prüfung von industriellen Anlagen oder Verkehrsnetzen eingesetzt werden. Aufgrund seiner Eigenschaften, wie geringer Batterieverbrauch, Aufladen während den Messungen, Benutzerfreundlichkeit und hohe Schutzart, wird es häufig von Elektrikern und Wartungsteams, bei der Prüfung von Motoren, Kabeln und Straßenbeleuchtungen sowie beim Bau und der Wartung von Photovoltaikanlagen eingesetzt. Das Gerät ist ebenso perfekt auf die Anforderungen von Installateuren sowie Betreibern von Telekommunikations- und Netzversorgungssystemen, bei denen die Isolation der Schirmung/Ummantelung (UN ≤ 30 kV) bei einer Spannung von 5 kV für 5 Minuten geprüft werden muss.

Funktionen
Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer einstellbaren Prüfspannung bis 5000 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatisch eine Entladung der Last durchgeführt. Das MIC-5001 ermöglicht eine Widerstandsmessung mit einer linear ansteigenden Prüfspannung mit 1 kV/s, gemäß EEE Std 95TM-2002. Diese Funktion bezeichnet man Rampenprüfung (Ramp Test). Im Gegensatz zur maximalen Prüfspannung schützt diese langsame und gleichmäßige Methode die Isolation vor plötzlichem „elektrischen Stress”. Dieser Prozess kann Schäden aufdecken, die bei der klassischen RISO-Widerstandsmessung nicht erkannt werden können. Ist die geprüfte Isolation geschwächt oder defekt ist, ermöglicht die Rampenprüfung dem Benutzer, die maximale Spannungsfestigkeit zu bestimmen. Darüber hinaus ist diese Funktion besonders nützlich bei der Prüfung von rotierenden Maschinen oder Überspannungsableitern. Ein integriertes Voltmeter führt Spannungsmessungen im Bereich AC und DC bis 750 V durch. Ein riesiger Speicher ermöglicht das Ablegen von fast 12 000 Messergebnissen. Mit der Sonel Reader-Software welche über die Website des Herstellers heruntergeladen werden kann, ist es möglich die Messergebnisse zu analysieren und in grafischer Form darzustellen, z. B. als Strom- oder Widerstandszeit Graph.

Besonderheiten
Ein großer Vorteil des Geräts ist es, dass nach einmaligem Aufladen der Batterien, eine sehr lange Verwendung möglich ist. Darüber hinaus kann der Benutzer das Gerät während der Messungen über eine externe Stromquelle, z. B. eine Powerbank mit 12 V/2 Ah, aufladen.
