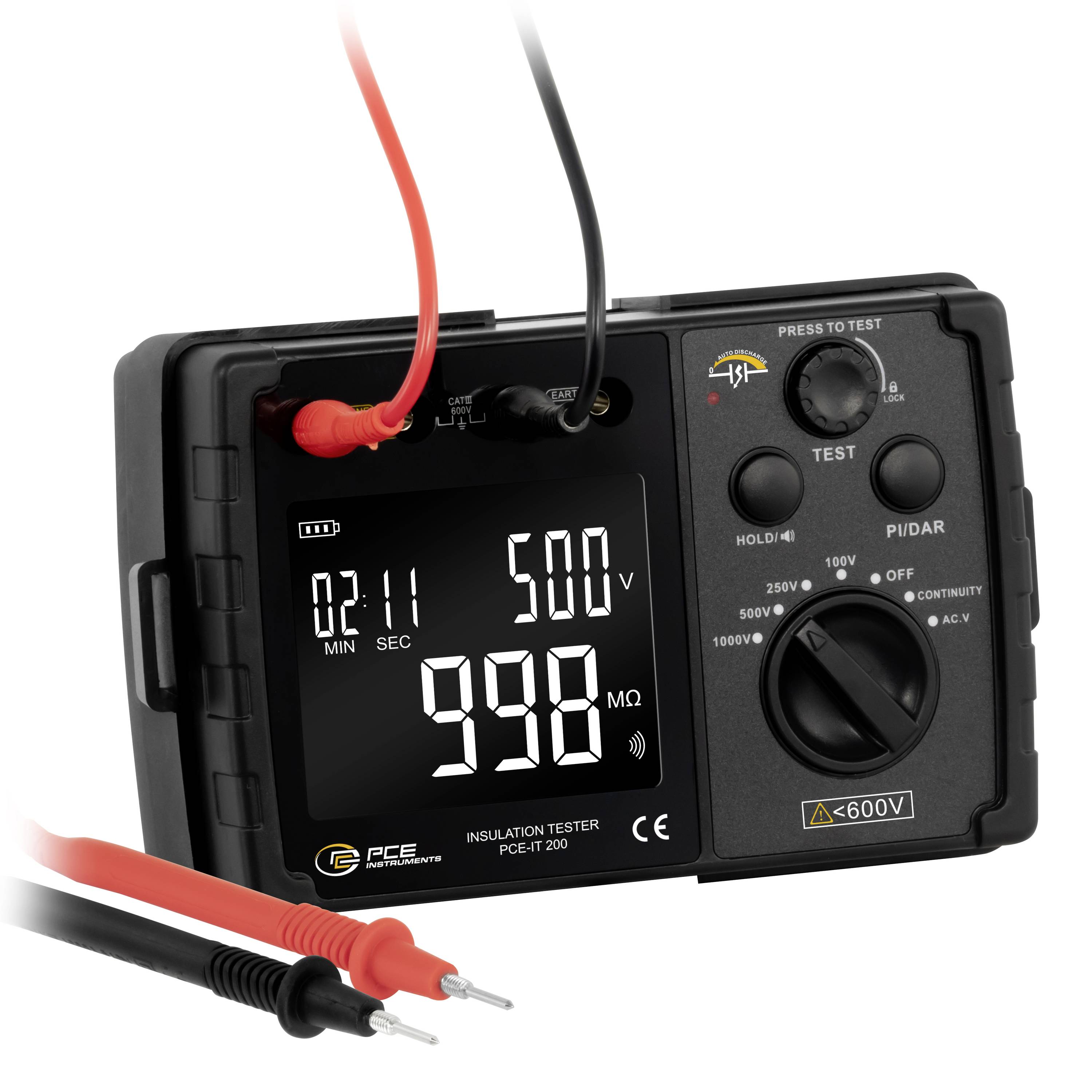

Digitales Isolationsprüfgerät zeigt 500 V und 998 MΩ an, mit roten und schwarzen Messleitungen, die mit dem Gerät verbunden sind.

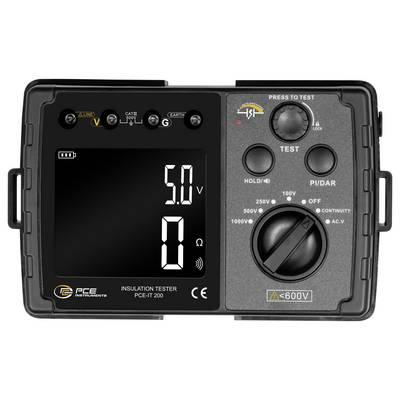

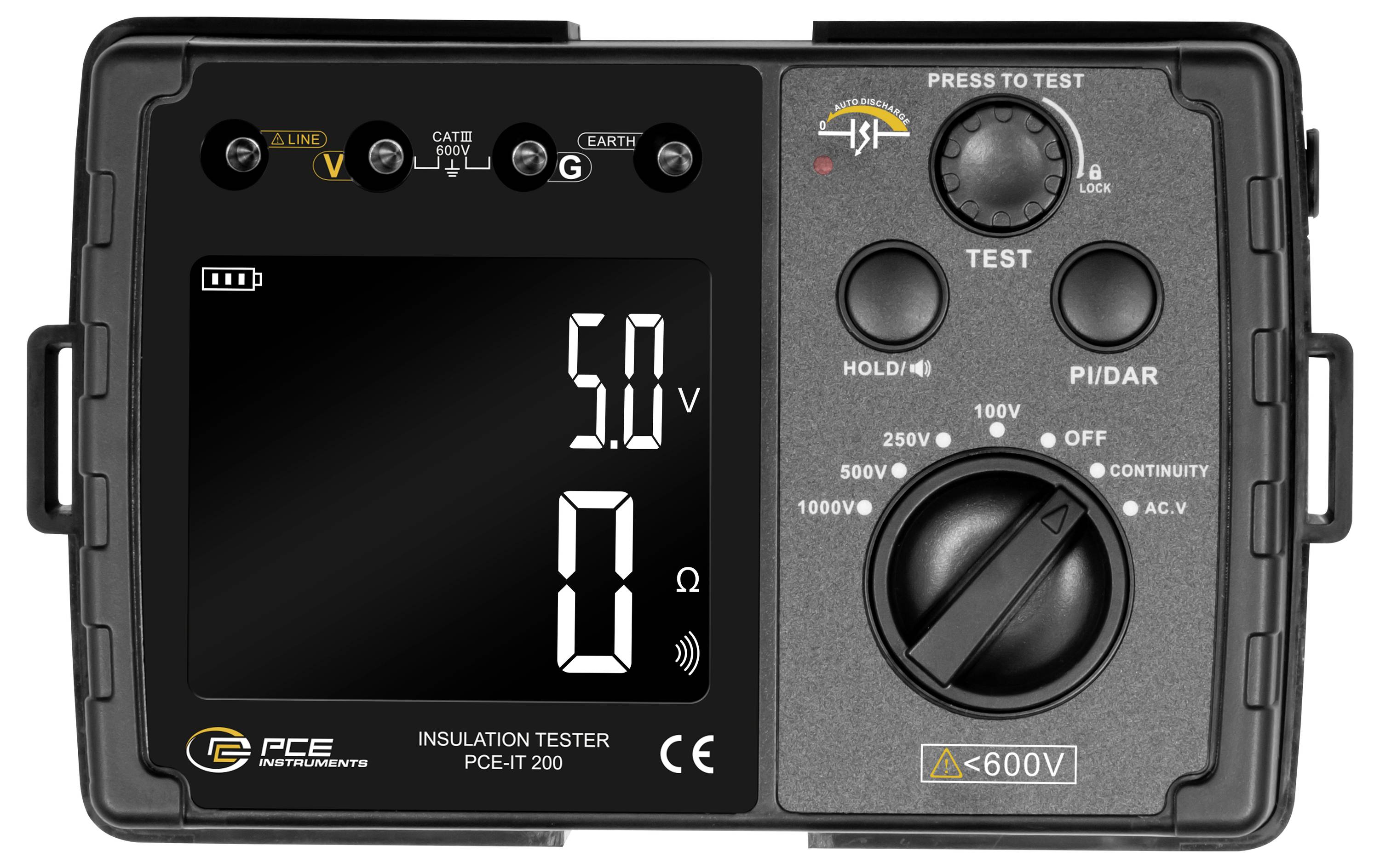

Tragbares Isolationsprüfgerät mit Anzeige von 5,0 V und 0 Ω, mit Test- und Modusschaltern auf dem rechten Bedienfeld.

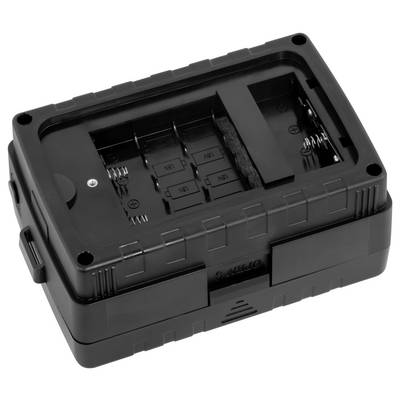

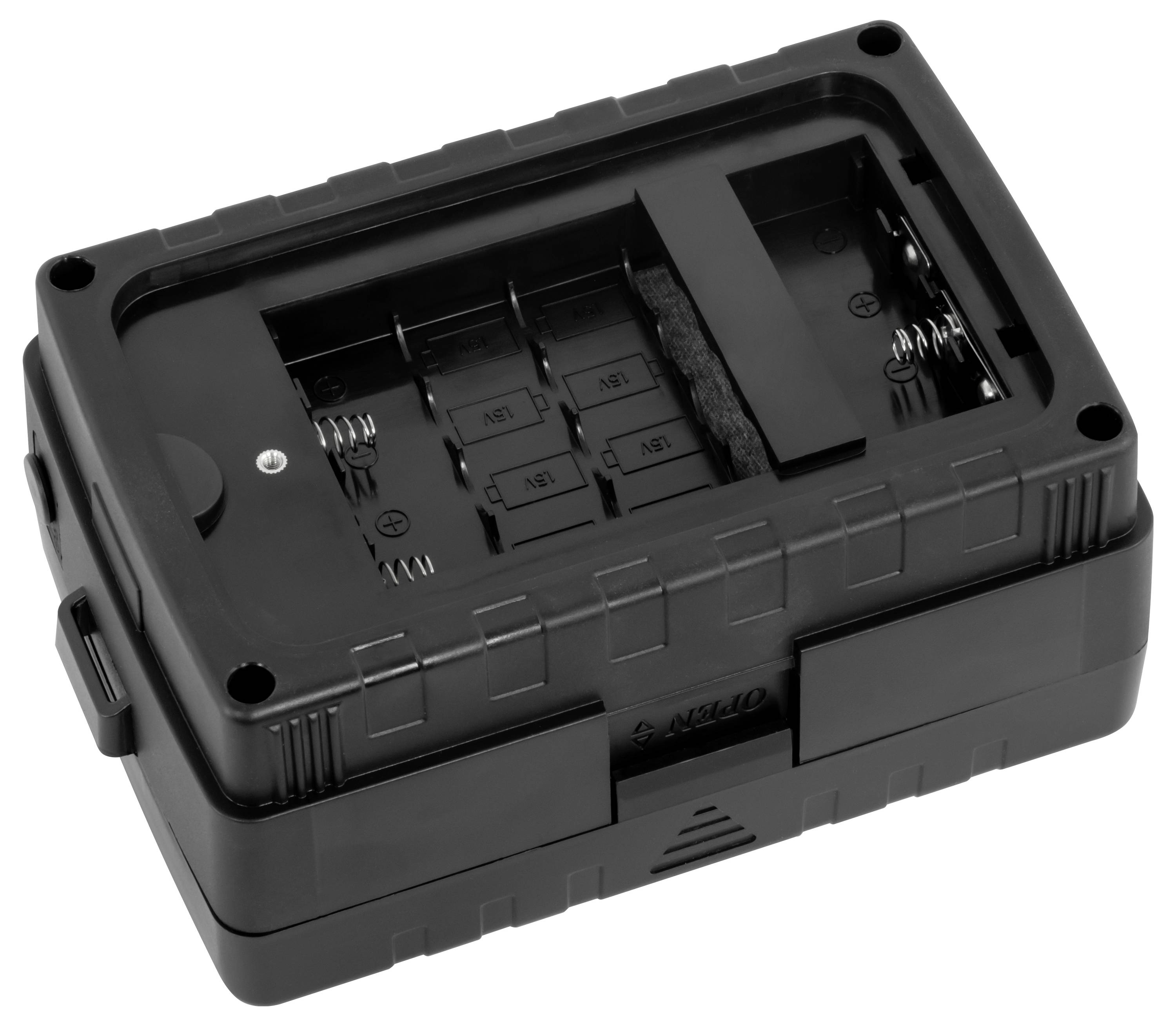

Schwarzes Kunststoff-Batteriefach mit vier Slots und Metallfedern, dargestellt in einem offenen, rechteckigen Gerätegehäuse.

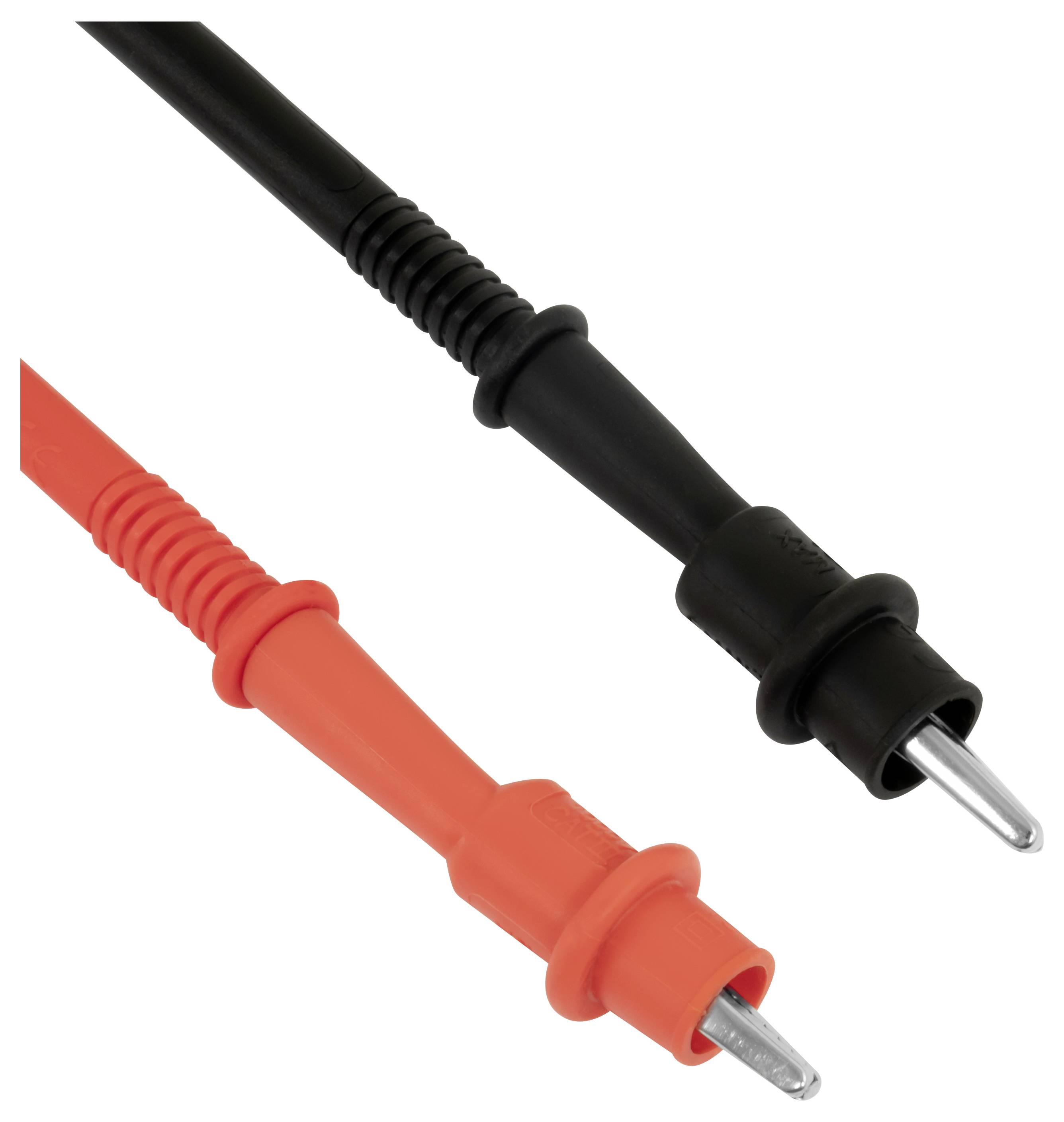

Zwei Digitalmultimeter-Messleitungen, eine schwarze und eine rote, auf weißem Hintergrund mit freiliegenden Metallspitzen.

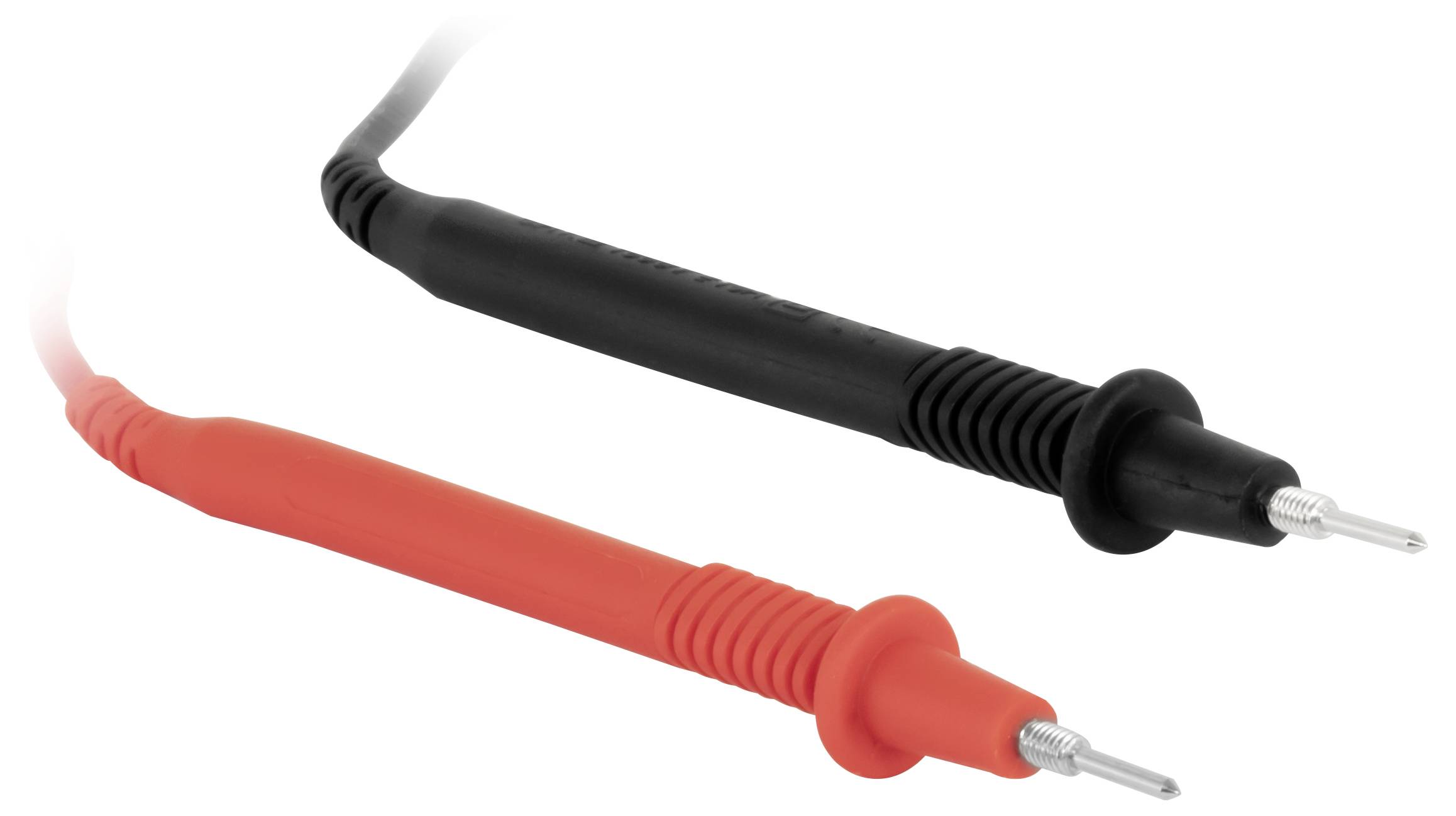

Zwei isolierte Messleitungen mit spitzen Metallsonden, eine rot und eine schwarz, auf weißem Hintergrund.

1/5

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mi., 28. Okt.

74 Stück

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 166,66 / Stück)

€ 166,66

zzgl. MwSt.

Kostenfreier Versand

nur € 13,33

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-IT 200

Messfunktionen: HOLD, PI (Polarisationsindex), DAR (Absorptionsverhältnis)
Automatische Erkennung von AC und DC
Automatische Entladung
Hochspannungsanzeige
Alarm bei Grenzwertüberschreitung
Überlast: AC 720 V / 10 Sekunden
Stromversorgung durch 6 x 1,5V AA-Batterien
Externe Stromversorgung 9V DC möglich
LCD-Farbdisplay
Summer und Lichtalarm
10 MΩ Innenwiderstandstest

Technische Daten

Gleichspannung DC
Messbereich 30 V ... 600 V
Auflösung 1 V
Genauigkeit ±2% v.Mw. ±3 Digits
Wechselspannung AC
Messbereich 30 V ... 600 V
Auflösung 1V
Genauigkeit ±2% v.Mw. ±3 Digits
Überlast AC 720 V / 10 Sekunden
Isolationswiderstand
Prüfspannung DC 100 V
Messbereich 0 GΩ ... 1,5 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±5% v.Mw. ±3 Digits (über 100 kΩ)
Isolationswiderstand
Prüfspannung DC 250 V
Messbereich 0 GΩ ... 5,5 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±5% v.Mw. ±3 Digits (über100 kΩ)
Isolationswiderstand
Prüfspannung DC 500 V
Messbereich 0 GΩ ... 5,5 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±5% v.Mw. ±3 Digits (über 100 kΩ)
Isolationswiderstand
Prüfspannung DC 1000 V
Messbereich 0 GΩ ... 5,5 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±5% v.Mw. ±3 Digits (über 100 kΩ)
Widerstand
Messbereich 0 Ω ... 999 Ω
Auflösung 0,1 Ω
Genauigkeit ±(2% v.Mw. +3 Digits)
Allgemeine technische Daten
Messfunktionen HOLD, PI, DAR
Display Typ LC-Farbdisplay
Messrate 2 Hz
Norm(en) IEC 6010-1
Betriebsdauer 12 h
Sicherheitsstandard CAT III 600 V, CAT I 2500 V
Alarm optisch, akustisch
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP20
Spannungsversorgung DC9V
Gewicht 689 g
Abmessungen (L x B x H) 110 x 176 x 77 mm
Betriebsbedingungen 0 ... 40 °C , 0 ... 85 % r.F
Lagerbedingungen -20 ... 60 °C , 0 ... 90 % r.F
Akku/Batterie 6x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh

Produkt-Art: Isolationsmessgerät

Prüfspannung: 15000 V

Messfunktion: Spannung DC
Spannung AC
Isolationswiderstand
Widerstand

Durchgangs-Prüfung: 0 Ω ... 999 Ω Ω

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 999 Ω

Schnittstellen: 1x Netzanschluss

: IP20

Spannungs-Versorgung (Details): 1.5 V

Abm.: (L x B x H) 110 x 176 x 77 mm

Gewicht: 689 g

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 5.5 GΩ

Messbereich Spannung (max.): 600 V

Messbereich Spannung (min.): 30 V

Messkategorie: CAT III 600 V
CAT I

Breite: 176 mm

Höhe: 77 mm

Länge: 110 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3192921 PCE Instruments Isolationstester PCE-IT 200 Isolationswiderstand bis 5,5GΩ |Widerstand 0 … 999 Ω |PI |DAR |HOLD |IP20

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192921 PCE Instruments Isolationstester PCE-IT 200 Isolationswiderstand bis 5,5GΩ |Widerstand 0 … 999 Ω |PI |DAR |HOLD |IP20

Beschreibung

Unser kompakte Isolationstester ist perfekt für die Messung des Isolationswiderstands von elektrischen Geräten und Haushaltsgeräten geeignet. Mit seiner Fähigkeit, Isolationswiderstand, Wechselspannung, niedrigen Widerstand, PI (Polarisationsindex) und DAR (dielektrische Absorption) zu messen, ist es ein vielseitiges und zuverlässiges Werkzeug für viele Anwendungsszenarien. Mit Prüfspannungen von 100 V, 250 V, 500 V und 1000 V können Isolationswiderstände bis zu 5,5 GΩ gemessen werden, was eine genaue Analyse und Bewertung der Isolationsqualität ermöglicht. Der Isolationstester bietet nicht nur die Möglichkeit, Gleichspannung (DC) im Messbereich von 30 V bis 600 V und Wechselspannung (AC) zu messen, sondern erfasst auch den Widerstand im Bereich von 0 Ω bis 999 Ω mit hoher Genauigkeit, um eine gute Diagnose elektrischer Systeme zu gewährleisten.

Die automatische AC- und DC-Erkennung sowie die automatische Entladung garantieren eine benutzerfreundliche Bedienung und maximale Sicherheit während des Messvorgangs. Zusätzlich verfügt der Isolationstester über einen Hochspannungsalarm und einen Alarm bei Grenzwertüberschreitung, um den Bediener über mögliche Risiken zu informieren. Der Isolationstester wird mit 6 x AA Batterien betrieben und hat auch die Möglichkeit einer externen Stromversorgung von 9V DC.

Das Gerät entspricht den Normen: CAT III 600 V, CAT I 2500 V und IEC 6010-1, und wird mit ca. 80 cm langen Messleitungen in einer Gerätetasche geliefert.
