Name: Sonel MZC-306 Installationstester
Brand: Sonel
SKU: 1427974
Availability: BackOrder

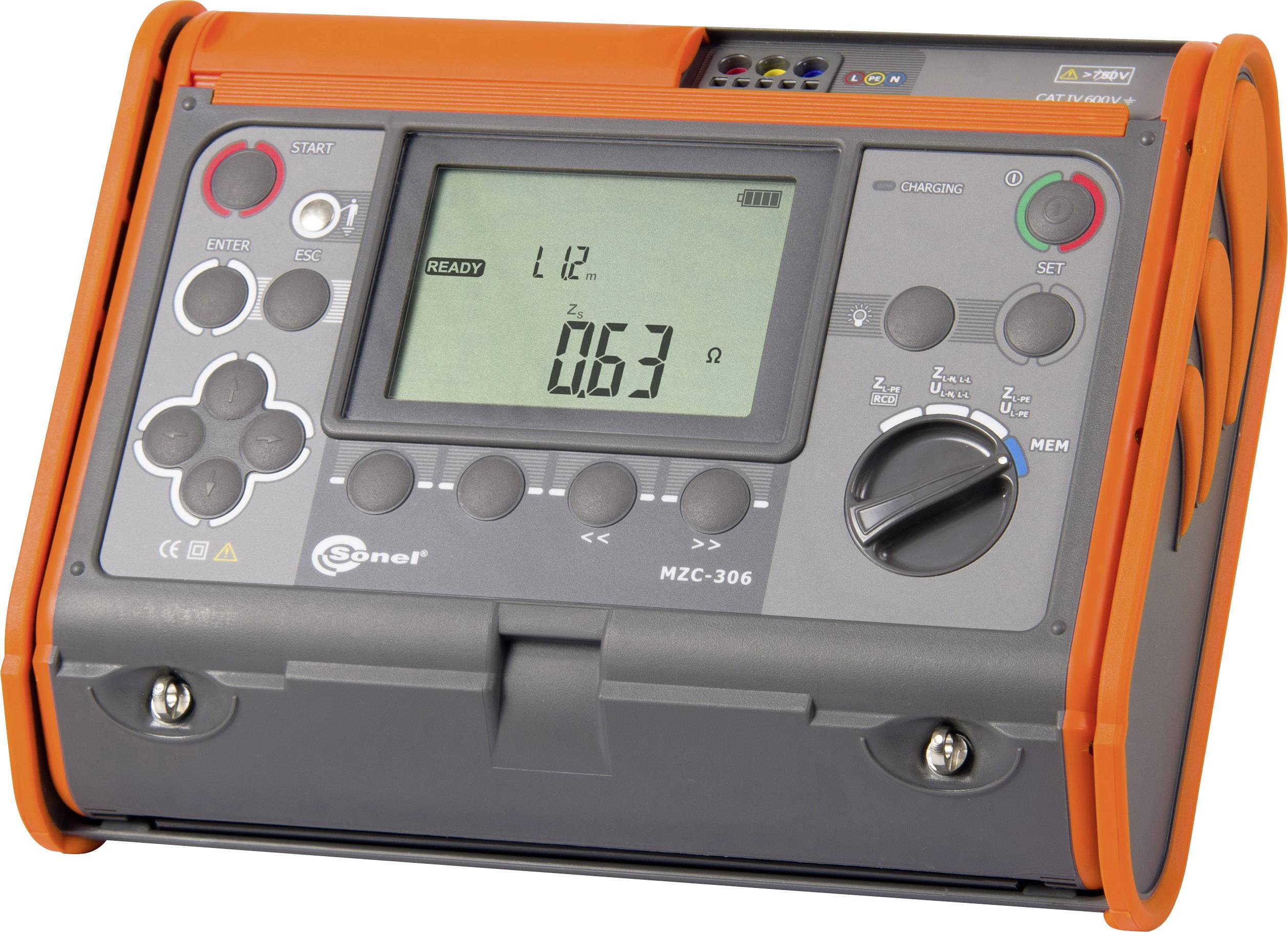

Ein elektronisches Messgerät mit digitalem Display zeigt '0,63 Ω'. Es hat mehrere Knöpfe und Einstellräder, um Funktionen zu steuern.

Elektrisches Messgerät mit digitalem Display, zeigt Messung in Ohm an. Umgeben von orangefarbenem Schutzgehäuse.

Elektronisches Messgerät mit Display und Bedienelementen. Zeigt Messwert von '0,63 Ohm'. Geeignet für elektrische Prüfungen.

1/3

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Verkauf und Versand:

Conrad ElectronicWiderruf

Anzahl

Stück

Gesamt (€ 3.455,00 / Stück)

€ 3.455,00

inkl. MwSt.

Kostenfreier Versand

nur € 108,00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Kurzbeschreibung

Das MZC-306 Schleifenimpedanzmessgerät von Sonel ermöglicht die Messung von ZL-PE, ZL-N und ZL-L in Netzen von 110V-715V mit Frequenzen von 45 bis 65Hz. Die Messungen werden mit einem Prüfstrom von maximal 30A durchgeführt und der Kurzschlussstrom wird automatisch berechnet. Weitere Messparameter wie AC Spannung und Frequenz können per USB-Kabel an den PC übertragen und ausgewertet werden. Das Gerät verfügt über einen Speicher für 990 Messwerte.

Schleifenimpedanzmessgerät MZC-306

Highlights & Details

Schleifenimpedanzmessung: ZL-PE,ZL-N,ZL-L an Netzspannung bis 750V
Messtrom: max. 30A
Autom. Errechnung des Kurzschlussstromes
Spannungsmessung AC
Frequenzmessung
Messbereich nach IEC 61557
Prüfung des korrekten PE Anschlusses
Datenübertragung per USB
Speicher für 990 Messwerte

Technische Daten

Bereich Schleifenimpedanzmessung ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(4% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 200...1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(4% v.M. + 3 Digits); Nennspannung UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V,400/690; Spannungsbereich ZL-PE, ZL-N: 100...440 V; Spannungsbereich ZL-L: 100...750V; Frequenz: 45...65 Hz; Messstrom: max. 30A; Bereich Schleifenimpedanzmessung ZL-PE 0,00...19,99: Auflösung: 0,1 Ω, Genauigkeit: ±(6% v.M. + 10 Digits); Bereich Schleifenimpedanzmessung ZL-PE 20...199 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Schleifenimpedanzmessung ZL-PE 200...1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits), Nennspannung ZL-PE Un: 100...440 V, Spannung: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; Bereich Spannungsmessung 0,0 V...249,9 V: Auflösung: 0,1 V, Genauigkeit: ±(2% v.M. + 4 Digits); Bereich Spannungsmessung 250 V...750 V: Auflösung: 1 V, Genauigkeit: ±(2% v.M. + 2 Digits); Bereich Frequenz: 45,0 Hz...65,0 Hz

Produkt-Art: Installationstester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT IV 600 V

Schnittstellen: USB

Abm.: (L x B x H) 300 x 400 x 200 mm

Gewicht: 4.16 kg

: IP67

Messbereich (VDE): Schleifenimpedanz
Spannung
Strom
Frequenz
Widerstand

Anzeige-Art: digital (LCD)

Breite: 400 mm

Höhe: 200 mm

Länge: 300 mm

Prüfablauf: automatisch

Spannungs-Versorgung: netzbetrieben

Speicher (Plätze): 990

Speicher: ja

Typ: MZC-306

Besonderheiten: inkl. Software

Dokumente & Downloads

Datenblatt

Datenblatt 1427974 Sonel MZC-306 Installationstester

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427974 Sonel MZC-306 Installationstester

Beschreibung

Das effektive Schleifenimpedanzmessgerät MZC-306 von Sonel dient der Schleifenmessung von ZL-PE, ZL-N und ZL-L in Netzen von 110V-715V mit Frequenzen von 45 bis 65Hz. Die Messungen werden nach Überprüfung des korrekten PE- Anschlusses mit einem Prüfstrom abhängig von der Netzspannung mit maximal 30A durchgeführt. Nach der automatischen Kalkulierung des Kurzschlussstromes kann somit die korrekte Funktion der Überstromschutzeinrichtung festgestellt werden. Weitere Messparameter wie AC Spannung u. Frequenz können dann per USB-Kabel an den PC übertragen und über die Software Sonel Reader ausgewertet werden.

Ausführung

Gummigeschütztes robustes IP 54 Gehäuse;CAT IV 600V;Schutzart: IP67;CEE-Adapter 16A u. 32A 4- o. 5-polig;Prüfleitungungen und Krokodilklemmen;UNI-Schutzkontakt-Stecker;Tragetasche;Protokollsoftware Sonel Reader;Datenübertragung per OR-1-Adapter;LR6 Batterien

Lieferumfang

UNI-Schutzkontakt Adapter WS-05 (winkel)
Messleitung 1,2m gelb
Messleitung 1,2m blau
Messleitung 1,2m rot
Krokodilklemme blau K02
Krokodilklemme rot K02
Prüfspitze blau
Prüfspitze rot
Prüfspitze gelb
Tragtasche L-4
USB Kabel
Akku Ni-MH
4,8V
4,2Ah
Trageband
Batterieladegerät Z7
Software: Sonel Reader
Bedienungsanleitung
Kalibrierzertifikat

Hinweise

Bitte beachten Sie, ob es sich bei diesem Artikel um die für Ihren Einsatzzweck benötigte Landesversion handelt.

Beschreibung

Ausführung

Gummigeschütztes robustes IP 54 Gehäuse;CAT IV 600V;Schutzart: IP67;CEE-Adapter 16A u. 32A 4- o. 5-polig;Prüfleitungungen und Krokodilklemmen;UNI-Schutzkontakt-Stecker;Tragetasche;Protokollsoftware Sonel Reader;Datenübertragung per OR-1-Adapter;LR6 Batterien
