Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413 kaufen

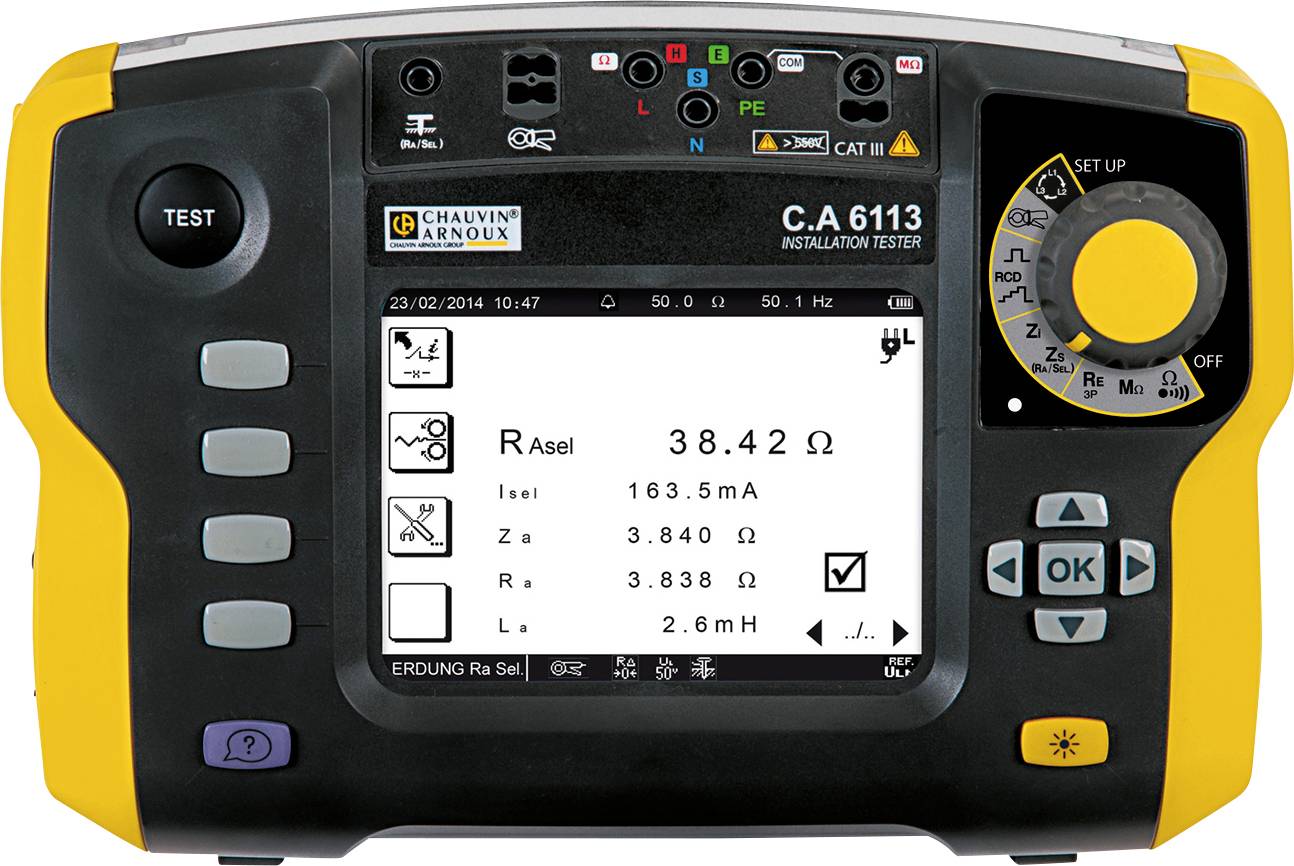

Ein Installationsmessgerät mit digitalem Display zeigt Widerstandsmessungen in Ohm an. Bedienelemente und Drehschalter sind sichtbar.

Ein multimediales Messgerät-Set zeigt ein digitales Display. Zubehör wie Kabel, Ladegerät und Tragekoffer sind enthalten.

Ein Techniker in Schutzkleidung prüft mit einem Messgerät elektrische Schalttafeln. Sicherheitsmaßnahmen werden beachtet.

Ein Arbeiter in Schutzkleidung und Helm misst mit einem Gerät die elektrische Spannung in einem Kabel in einem industriellen Raum.

Eine schwarze Tasche, drei Kabelspulen in Blau, Grün und Rot, und ein elektronisches Messgerät auf einer Wiese; Ausrüstung für Feldmessungen.

1/5

Datenblatt (PDF)

Lieferung Di., 8. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. gesetzl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 1.457,50 / Stück)

€ 1.457,50

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur € 75,00

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

CA 6113 Installationstester

Umfassendes Multifunktionsgerät mit erweiterten Messfunktionen für anspruchsvolle Prüfungen von Elektroinstallationen nach DIN VDE 0100-600, DIN VDE 0105-100...
Prüfung von RCD / FI Typ AC, A, F im Rampenmodus, mit und ohne Auslösung
Leistungsstarker NiMH-Akku für eine gesteigerte Autonomie mit bis zu 24 Stunden Betriebszeit
Mit Zusatzmessungen wie selektiver Erdungsmessung mit Zange, Spannung, Strom mit Zange
Mit effizienter Kontext-Hilfe zu jeder Messung inkl. Anschlussbildern und Warnhinweisen für noch mehr Sicherheit

Technische Daten

DURCHGANGSPRÜFUNG / WIDERSTANDSMESSUNG: Nenn / Messbereich / Auflösung: > 200 mA / 39,99 Ω / 0,01 Ω / ± (1,5 % der Anzeige + 2 Digits)
12 mA / 39,99 Ω und 399,9 Ω / 0,01 und 0,1 Ω /± (1,5 % der Anzeige + 5 Digits) mit akustischem Signal
Messbereich / Auflösung / Genauigkeit: 4 kΩ / 1 Ω / ±(1,5 % der Anzeige + 5 Digits)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ±(1,5 % der Anzeige + 2 Digits)
ISOLATIONSWIDERSTANDSMESSUNG: Nennspannung Utest: 50 /100 / 250 / 500 / 1000 V DC
Messbereich / Auflösung / Genauigkeit: 0,01 MΩ bis 2 GΩ / 10 kΩ bis 1 MΩ / ±(5 % der Anzeige + 3 Digits)
Kurzschlussstrom: ≤ 3mA
ERDUNGSMESSUNG: DREIPOLIGE ERDUNGSMESSUNG: 0,50 Ω bis 40 Ω / 0,01 Ω / ±(2 % der Anzeige + 10 Digits)
40 Ω bis 15 kΩ / 0,1 Ω bis 1 Ω / ±(2 % der Anzeige + 2 Digits)
Messbereich / Auflösung / Genauigkeit: 15 kΩ bis 40 kΩ / 10 Ω / ±(10 % der Anzeige + 2 Digits)
Weitere Angaben: Widerstandsmessung der Hilfserder RH & RS (bis 40 kΩ)
Ufk: Gemäß SEV 3569
SELEKTIVE Erdungsprüfung (1 Sonde): 0,20 Ω bis 39,99 Ω - 40 Ω bis 399,9 Ω / 0,01 Ω – 0,1 Ω / ±(10 % der Anzeige +10 Digits) Isel mit Zange SCHLEIFENIMPEDANZMESSUNG (Zs (L-PE) und Zi (L-N bzw. L-L)) - ERDUNGSPRÜFUNG UNTER SPANNUNG (1 SONDE): ERDUNGSMESSUNG IM BETRIEB
Betriebsspannung der Anlage / Frequenz: 90 bis 500 V / 15,8 bis 17,5 Hz - 45 bis 65 Hz
Hoher Prüfstrom mit FI/RCD-Auslösung (TRIP) Zs (L-PE) & Zi (L-N bzw. L-L)
Messbereich / Auflösung / Genauigkeit: Max. Prüfstrom 7,5A
(0,050) 0,100 Ω bis 0,5 Ω / 0,001 Ω / ± (10 % der Anzeige + 20 Digits) 0,5 Ω bis 3,999 Ω / 0,001 Ω / ± (5 % der Anzeige + 20 Digits)
3,999 bis 39,99 Ω / 0,01 Ω / ± (5 % der Anzeige + 2 Digits)
39,99 Ω bis 399,99 Ω / 0,1 Ω / ± (5 % der Anzeige + 2 Digits)
Ohne FI/RCD-Auslösung (NO TRIP)(nur Zs (L-PE)): Prüfstrom: wahlweise 6 mA – 9 mA – 12 mA
0,20 Ω bis 0,99 Ω / 0,01 Ω / ± (15 % der Anzeige + 10 Digits)
1,00 bis 1,99 Ω / 0,01 Ω / ± (15 % der Anzeige + 3 Digits)
2,00 bis 39,99 Ω / 0,01Ω / ± (10 % der Anzeige + 3 Digits)
40,00 Ω bis 399,9 Ω / 0,1 Ω / ± (5 % der Anzeige + 2 Digits)
400 bis 3 999 Ω / 1 Ω / ± (5 % der Anzeige + 2 Digits)
Kurzschlussstromberechnung Ik (PFC (Zs)) , I Sc PSCC (Zi): Fehlerstrom und Kurzschlussstrom: 0,1 A bis 20 kA
Sicherungstabelle im Gerät: ja
Spannungsfall ΔU% (Zi): -40 % bis +40 %
Weitere Angaben: Messung der ohmschen und induktiven Anteile der Impedanzen Zs und Zi
WEITERE MESSUNGEN: Strom mittels Stromzange C177/C177A: 5,0 mA bis 199,9 A (C177A)
Strom mittels Stromzange MN77: 0 bis 550 V AC/DC / DC und 15,8 bis 500 Hz
Spannung: 0 bis 550 V AC/DC / DC und 15,8 bis 500 Hz
Frequenz: 10 bis 500 Hz
Phasenfolge der Außenleiter 20 bis 500 V AC.

Produkt-Art: Installationstester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 600 V
CAT VI 300 V

Schnittstellen: keine

Abm.: (B x H x T) 280 x 190 x 128 mm

Gewicht: 2.2 kg

: IP53

Messbereich (VDE): Schutzleiterwiderstand
Isolationswiderstand
Ersatzableitstrom
Schutzleiterstrom
Berührungsstrom
Spannung

DIN-Norm: DIN IEC 60364
DIN EN 61557

Anzeige-Art: digital (LCD)

Breite: 280 mm

Höhe: 190 mm

Prüfablauf: manuell

Spannungs-Versorgung: batteriebetrieben

Speicher: nein

Typ: C.A 6113

VDE-Norm: 0100
0105
0413

Tiefe: 128 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1270997 Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1270997 Chauvin Arnoux C.A 6113 Installationstester VDE-Norm 0100, 0105, 0413

Beschreibung

Das C.A 6113 ist das UNIVERSALGERÄT zum Kontrollieren von elektrischen Anlagen gemäß nationaler und internationaler Normen (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 etc.) Es vereint fortschrittliches Design, Ergonomie, einfache Bedienung, Leistungsfähigkeit, Schnelligkeit und Präzision in einem Gerät.
Das für Nullleitersysteme aller Art (TT, TN, IT) geeignete Gerät ist ideal für unterschiedlichste Anwendungsbereiche: Industrie, Dienstleistungssektor, Wohnsektor.

Ergonomie
Das robuste und kompakte C.A 6113 zeichnet sich durch ein ausgereiftes Design mit schneller und praktischer Anwendung aus. Auf der großen monochromen LCD-Grafikanzeige mit Hintergrundbeleuchtung werden alle Ergebnisse übersichtlich dargestellt.

Ein Drehschalter auf der Frontseite des Geräts ermöglicht den direkten Zugriff auf alle Funktionen. Zahlreiche Tonsignale und Anzeigen gestatten eine rasche, normgemäße Interpretation der Ergebnisse. Kontexthilfen für jede Funktion führen den Anwender systematisch Schritt für Schritt oder nur bei Bedarf durch die Verfahren.

Die gute Leistungsfähigkeit des C.A 6113 bietet eine hervorragende Stabilität der Messungen – auch bei gestörter Umgebung in der Industrie.

Zubehör
Lieferung in Transporttasche mit zahlreichem Zubehör, serienmäßig mit Hand-Trageschlaufe und mit Umhängegurt für freies Arbeiten mit den Händen.
