Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TB0 Piece 1 St. kaufen

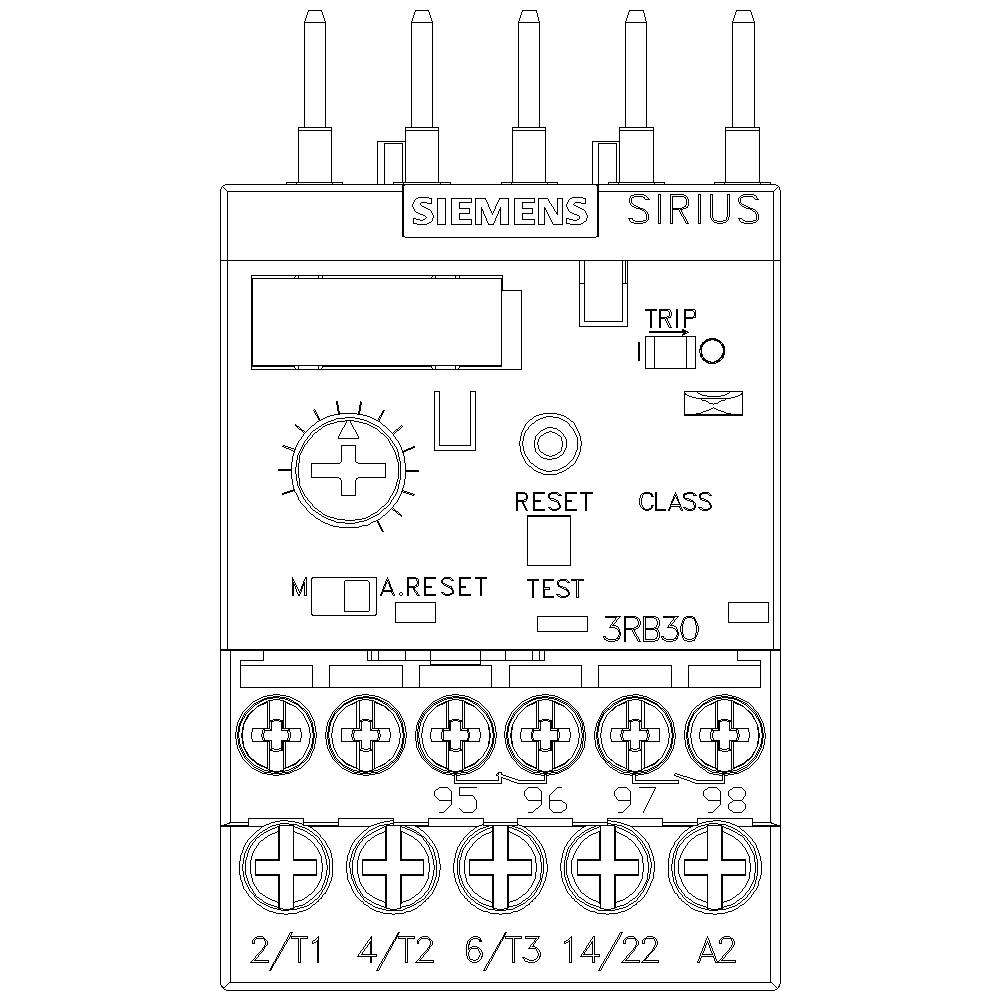

Ein Siemens SIRIUS Überlastrelais-Modul mit Reset- und Testknopf. Verbindungen und Einstellungen sind auf der Vorderseite sichtbar.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt mehrere Reihen elektronischer Komponenten und Verdrahtungen, die ein komplexes Steuerungssystem darstellen.

'Diagramm eines elektrischen Schutzgeräts mit sechs Komponenten', darunter Halterung, elektronisches Überstromrelais, Drucktaster.

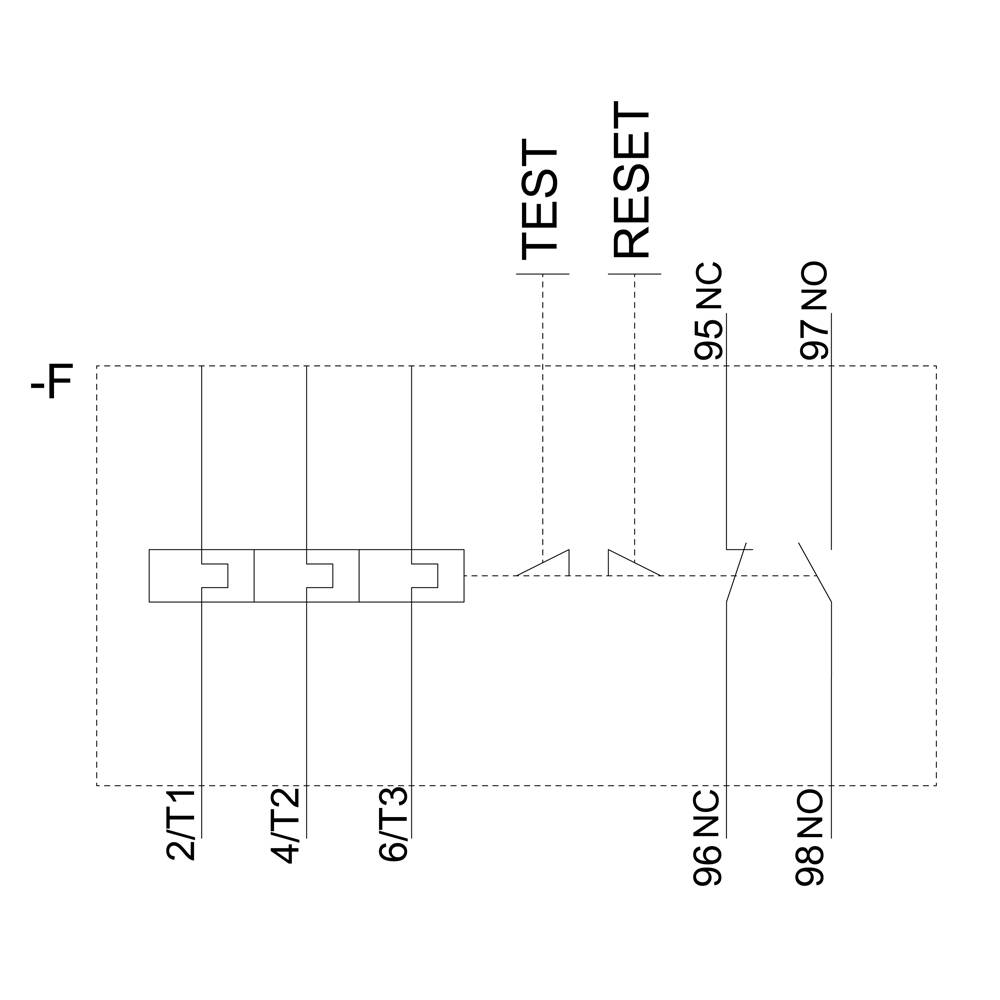

Schaltplan einer elektrischen Schaltung mit Test- und Reset-Button. Anschlüsse sind mit 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO beschriftet.

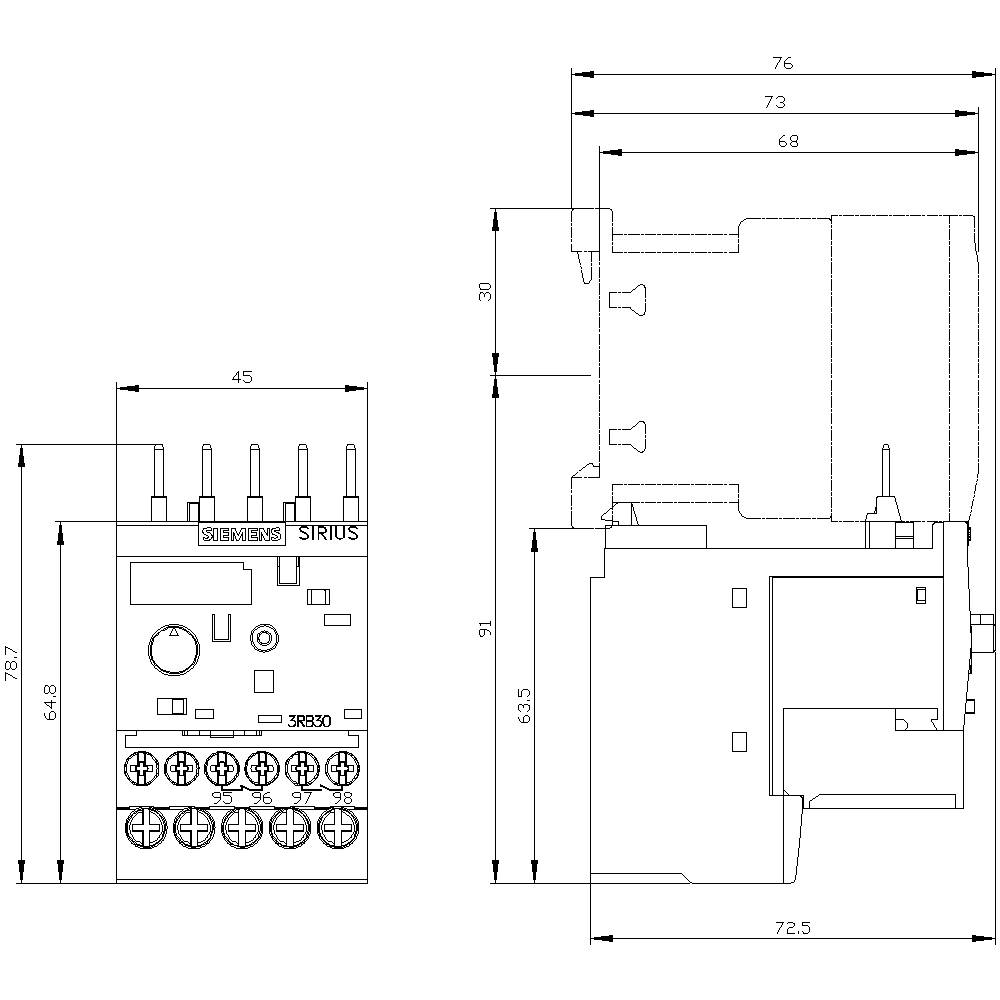

'Tektonischer Schaltplan einer elektrischen Komponente mit spezifischen Abmessungen und Anschlüssen; zeigt Front- und Seitenansicht.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3016-1TB0

Datenblatt (PDF)

Lieferung Di., 22. Sept.

100 Stück

Verkauf und Versand:

MultiTech Trading GmbH AT Widerruf

versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter

Anzahl

Stück

Gesamt

€ 54,58

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Mi., 21. Okt.

Kostenfreier Versand

€ 99,99

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Überlastrelais 4-16A Motorschutz S00, Class 10, Schützanbau

Einzelaufstellung, Schraubanschluss, 4..16 A, 1, CLASS 10, Reset-Funktion automatisch: ja, Reset-Funktion Eingang: nein

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RB3016-1TB0

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 4 A

Einstellbereich Strom (max.): 16 A

Einstellbereich (Strom): 4 - 16 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 79 mm

Abm.: (L x B x H) 73 x 45 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 16 A

Länge: 73 mm

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430766 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430766 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3016-1TB0 Piece 1 St.

Beschreibung

Überlastrelais 4...16 A elektronisch für Motorschutz Baugröße S00, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
