Überwachungsrelais 400 V/AC (max) 2 Wechsler Metz Connect 110292032215 Piece 1 St. kaufen

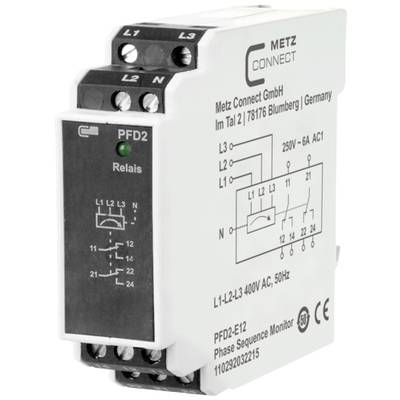

Einphasiger Phasenfolge-Überwachungsrelais, Modell PFD2, von METZ CONNECT. Geeignet für 250V~6A AC1, mit Schaltplan auf der Vorderseite.

Verpackungsart

Piece

Produkt-Art

Überwachungsrelais

Funktionen

Phasenfolge

Betriebsspannung max.

400 V/AC

Kontaktart

2 Wechsler

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

16 Stück

Verkauf und Versand:

Conrad Electronic Widerruf

Anzahl

Stück

Gesamt (€ 44,99 / Stück)

€ 44,99

zzgl. gesetzl. MwSt.

nur € 4,58

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Kurzbeschreibung

Das Überwachungsrelais dient zur Überwachung der korrekten Phasenfolge L1-L2-L3 und der einzelnen Phasenspannungen auf Totalausfall. Es wird an die Klemmen L1-L2-L3 angeschlossen und die Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes geschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein, bei Totalausfall einer Phase fällt es zurück. Eine besondere Versorgungsspannung ist nicht erforderlich.

Überwachungs-Relais PFD2-E12

Highlights & Details

Mess-Relais
Überwachungs-Relais
Motorschutzüberwachung
Keilriemenüberwachung
cosPhi-Wächter
BTR Netcom

Technische Daten

Produktgruppe: Gebäudeautomation
Produkttyp: Phasenüberwachungsrelais
Farbe: mehrfarbig
Schutzart (IP Code): IP40
Betriebstemperatur min.: 0 °C
Betriebstemperatur max.: 55 °C
Höhe: 11.8 cm
Breite: 4.6 cm
Tiefe: 7.6 cm
Gewicht: 110 g
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 0 kg
Bruttogewicht: 0

Verpackungsart: Piece

Produkt-Art: Überwachungsrelais

Typ: 110292032215

Funktionen: Phasenfolge

Betriebsspannung: 400 V/AC

Betriebsspannung max.: 400 V/AC

Betriebsspannungsbereich: 400 V/AC (max)

Kontaktart: 2 Wechsler

Schaltspannung (max.): 400 V/AC

Anschluss: Schraubklemme

: IP40

Min. Temperatur: 0 °C

Max. Temperatur: +55 °C

Breite: 22.50 mm

Höhe: 75 mm

Tiefe: 95 mm

Abm.: (L x B x H) 95 x 22.50 x 75 mm

Inhalt: 1 St.

Gewicht: 120 g

Herstellerfarbe: Grau

Länge: 95 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2860487 Überwachungsrelais 400 V/AC (max) 2 Wechsler Metz Connect 110292032215 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2860487 Überwachungsrelais 400 V/AC (max) 2 Wechsler Metz Connect 110292032215 Piece 1 St.

Beschreibung

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.
