Einsatzgebiete von Industriesteckverbindern

Ob beim Anschluss eines Schaltschranks oder einer Maschine – Steckverbinder sind im industriellen Bereich weit verbreitet. In der Industrieelektronik sind sie beispielsweise ein wichtiger Bestandteil einer Vielzahl von Automatisierungskomponenten und auch beim Industrial-Ethernet kommen sie zum Einsatz. Im Anlagen- und Maschinenbau sowie in der Anschlusstechnik und Automatisierungstechnik sind die zuverlässigen Steckverbinder ebenfalls unverzichtbar. Auch regenerative Energieerzeugung durch Windkraft- oder Photovoltaikanlagen wäre ohne Industrie-Steckverbindungen nur schwer realisierbar. Nicht zuletzt werden passende Steckverbindungen zum Beispiel bei der Bahn, in der Medizin und im Bereich der Luft- und Raumfahrt genutzt. Die Einsatzmöglichkeiten sind wahrlich vielfältig und für jeden Bedarf gibt es die passenden Steckervarianten.

Es ist bei der Auswahl des richtigen Steckers unbedingt darauf zu achten, ob es sich um einen Steckverbinder mit oder ohne Schaltleistung handelt. Wenn eine Trennung der Verbindung unter Last erforderlich ist, müssen Sie zu einem Steckverbinder mit Schaltleistung greifen. Kaufen Sie grundsätzlich nur Industriesteckverbinder, die der Norm DIN EN 61984 entsprechen!

Wie wähle ich den passenden Stecker aus?

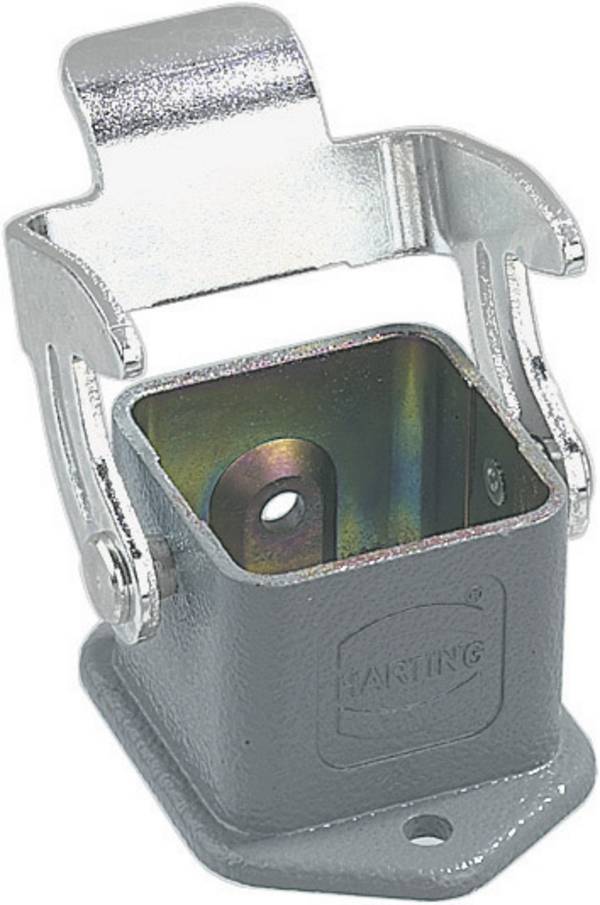

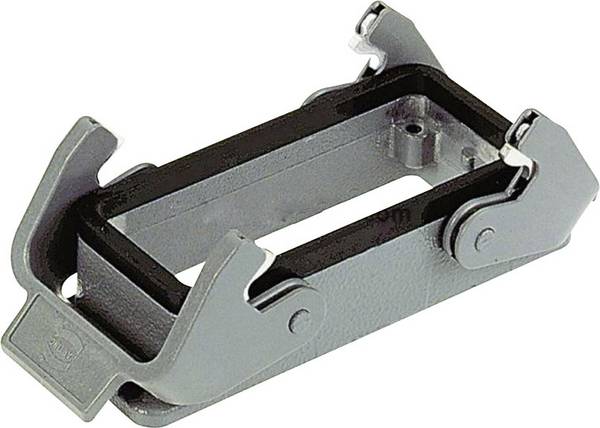

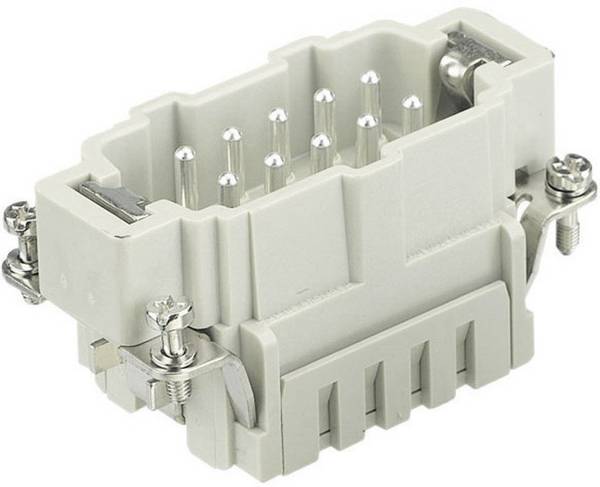

Ermitteln Sie zu Beginn, wie viele Pole der Kontakteinsatz haben muss. Anhand des Kontakteinsatzes können Sie das geeignete Gehäuse auswählen. Beachten Sie, dass es verschiedene Gehäuse, zum Beispiel Tüllen-, Kupplungs- und Anbaugehäuse, gibt. Ebenfalls relevant sind Verrieglungsart sowie die Größe des Gewindes. Im letzten Schritt müssen Sie unter Berücksichtigung von Kabeldurchmesser und Gewindegröße noch die passende Verschraubung aussuchen.

Welche Normen gelten für Industrie-Rechteck-Steckverbinder?

Die geltende DIN-Norm ist die DIN EN 61984. Dabei wird zwischen Steckverbindern mit oder ohne Schaltleistung unterschieden. Industrie-Rechteck-Steckverbinder ohne Schaltleistung dürfen weder gesteckt noch getrennt werden, wenn sie spannungsführend sind. Dagegen ist sowohl das Stecken als auch das Trennen unter Last bei einem Steckverbinder mit Schaltleistung möglich.

Was bedeuten die Ziffern bei der IP-Widerstandsklasse?

Die erste Ziffer gibt den Schutz gegen feste Fremdkörper an. 0 bedeutet dabei, dass es keinen speziellen Schutz gibt. Kennziffer 1 bis 4 bieten in aufsteigender Reihenfolge Schutz gegen große (1) bis kornförmige (4) Fremdkörper. Die Klasse 5 schützt vor Staubablagerungen und Klasse 6 schließlich gegen Staubeintritt. Bei der zweiten Ziffer handelt es sich um die Angabe der Wasserresistenz. Die Klasse 0 bietet auch in diesem Fall keinen Schutz. Klasse 1 bis 6 schützen vor Tropfwasser (1) bis hin zu starkem Strahlwasser (6). Kennziffer 7 bietet einen Schutz beim Eintauchen, während Klasse 8 Sicherheit beim Untertauchen gewährleistet.
