Pilztaster

Taster mit einem Pilz als Betätiger verhalten sich im einfachsten Fall wie normale Ein/Aus-Taster: Bei Druck oder Zug öffnen beziehungsweise schließen sie einen Stromkreis. Die Pilzdrucktaste kehrt danach selbstständig in ihre Ausgangsposition zurück.

Dieses Verhalten ist bei industriellen Anwendungen aber eher die Ausnahme. Die Kontaktleitungen des Tasters führen hier in der Regel zu einem Not-Aus-Relais oder – abhängig von den Schaltströmen – zu einem Schütz, dessen Laststromkreis unterbrochen wird und durch die Steuerelektronik so lange geöffnet bleibt, bis eine manuelle Rücksetzung erfolgt ist.

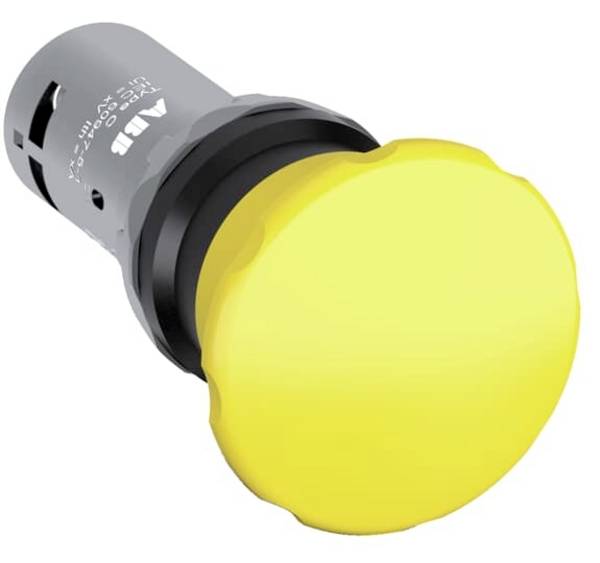

Soll der Drucktaster unmittelbar und bis zur Rückstellung den Stromfluss zu einer Maschine unterbrechen, ist zwingend eine rastende Variante zu wählen. Der Pilz ist hier nicht federbelastet und verbleibt in der gedrückten oder gezogenen Position.

Wie lässt sich das Signal eines Tasters in das eines Ein/Aus-Schalters umwandeln?

Dazu gibt es spezielle Module, sogenannte Schaltfolgekonverter. Mit diesen recht preiswerten Komponenten lässt sich mit einem Taster und einem Standard-Relais eine Last direkt ein- und ausschalten oder über eine zusätzliche Elektronik ein individueller Ein-Aus-Zyklus programmieren. Die höchste Schaltspannung liegt im Allgemeinen bei 35 Volt, der maximale Schaltstrom kann 1,5 Ampere erreichen.

Wie lässt sich der Installationsaufwand bei Tastern ohne abnehmbare Klemmen erleichtern?

Erfolgt die feste Installation des Tasters in der Nähe eines Schaltschranks mit Hutschienen, lassen sich auf einer dieser Schienen Durchgangsklemmem befestigen. Der Pilztaster wird mit diesen Federklemmen verbunden, die weitere Verdrahtung zum Beispiel mit einem Relais, Schütz oder Motorschutzschalter erfolgt dann schnell und einfach direkt im Schaltschrank.
