Smd Sicherung
285 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung | Auslöse-Charakteristik | Bauform | Bauart | Nennstrom - gerundet | Inhalt | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich zzgl. MwSt. 666 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 1.6 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 721 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 1 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 1022 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 315 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 194 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 2 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 804 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | rund | radial bedrahtet | 630 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 978 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | eckig | radial bedrahtet | 500 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 601 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 250 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 840 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Flink -F- | - | THT | 1 A | 1 St. | RoHS | Piece | |||
 Abb. ähnlich zzgl. MwSt. 100 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Flink -F- | - | THT | 1.6 A | 1 St. | RoHS | Piece | |||
 Abb. ähnlich zzgl. MwSt. 644 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | eckig | radial bedrahtet | 800 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Bald verfügbar Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 4 A | 1 St. | RoHS | - | |||
 Abb. ähnlich -20% zzgl. MwSt. 726 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | eckig | radial bedrahtet | 250 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich -15% zzgl. MwSt. 1185 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | eckig | radial bedrahtet | 630 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich -15% zzgl. MwSt. 366 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | eckig | radial bedrahtet | 1.25 A | 1 St. | RoHS | - | |||
 Schurter 0034.4220 Kleinstsicherung THT 0.8 A Flink -F- 1 St.Conrad Electronic zzgl. MwSt. 90 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | - | Flink -F- | - | THT | 800 mA | 1 St. | RoHS | - | |||
 Schurter 0034.4222 Kleinstsicherung THT 1.25 A Flink -F- 1 St.Conrad Electronic zzgl. MwSt. 90 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | - | Flink -F- | - | THT | 1.25 A | 1 St. | RoHS | - | |||
 € 25,83 zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250.0 V | Träge -T- | - | THT | 6.3 A | 100 St. | - | Tape on Full reel | |||
 Abb. ähnlich zzgl. MwSt. 1278 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 3.15 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 528 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 400 V | Träge -T- | - | radial bedrahtet | 3.15 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 1.25 A | 1 St. | RoHS | - | |||
 Abb. ähnlich -20% zzgl. MwSt. 41 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | eckig | radial bedrahtet | 4 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 711 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 148 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. | 250 V/AC | Träge -T- | - | THT | 3.15 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 804 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | eckig | radial bedrahtet | 2 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 17 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250 V/AC | Träge -T- | - | - | 100 mA | 10 St. | RoHS | - | |||
 € 16,66 zzgl. MwSt. 99 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250.0 V | Träge -T- | - | THT | 3.15 A | 100 St. | - | Bulk | |||
 Abb. ähnlich zzgl. MwSt. 522 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 800 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 103 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. | 250 V/AC | Träge -T- | - | THT | 2 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 471 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Träge -T- | - | - | 50 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich Bussmann by Eaton SR-5-250MA-BK Kleinstsicherung 1 St.Conrad Electronic zzgl. MwSt. 9575 Stück auf Lager Lieferung Do., 10. Sep. Min: 60 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich zzgl. MwSt. 401 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 1.6 A | 1 St. | RoHS | - | |||
 Abb. ähnlich -37% zzgl. MwSt. 59 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. | 250 V/AC | Flink -F- | - | THT | 2 A | 1 St. | RoHS | Piece | |||
 Schurter 0034.4219 Kleinstsicherung 0.75 A 1 St.Conrad Electronic zzgl. MwSt. 100 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | - | - | - | - | 750 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich Bussmann by Eaton SR-5F-1A-BK Kleinstsicherung 1 St.Conrad Electronic -23% zzgl. MwSt. 4399 Stück auf Lager Lieferung Do., 10. Sep. Min: 60 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich -61% € 0,28 € 0,11 zzgl. MwSt. 282 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 586 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | eckig | radial bedrahtet | 2.5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 45 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. | 250 V/AC | Träge -T- | - | - | 6.3 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | 250 V | Träge -T- | rund | radial bedrahtet | 1.6 A | 1 St. | RoHS | - | |||
 Abb. ähnlich Bussmann by Eaton SS-5-3.15A-BK Kleinstsicherung 1 St.Conrad Electronic -8% zzgl. MwSt. Lieferung Mi., 23. Dez. Min: 15 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich zzgl. MwSt. 90 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V/AC | Träge -T- | - | THT | 1.6 A | 1 St. | RoHS | Piece | |||
 Abb. ähnlich Bussmann by Eaton SS-5F-800MA-AP Kleinstsicherung 1 St.Conrad Electronic -21% zzgl. MwSt. 215 Stück auf Lager Lieferung Do., 10. Sep. Min: 10 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich Bussmann by Eaton AP/ETF-2 Kleinstsicherung 1 St.Conrad Electronic zzgl. MwSt. 3847 Stück auf Lager Lieferung Do., 10. Sep. Min: 70 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich zzgl. MwSt. 240 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Flink -F- | - | THT | 50 mA | 1 St. | RoHS | Piece | |||
 Abb. ähnlich zzgl. MwSt. 420 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Träge -T- | - | THT | 250 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 266 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V/AC | Flink -F- | - | - | 2.5 A | 1 St. | RoHS | Single | |||
 Abb. ähnlich zzgl. MwSt. 294 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 4 A | 1 St. | RoHS | - | |||
 Abb. ähnlich -61% € 0,28 € 0,11 zzgl. MwSt. 380 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 6.3 A | 1 St. | RoHS | - | |||
 10 Stk. Eska Kleinstsicherung / TR5 885.012Elektro4000 AT steuerfreie IGL 99 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | - | Flink -F- | - | - | - | 10 St. | - | - | |||
 Abb. ähnlich Bussmann by Eaton SR-5-500MA-BK Kleinstsicherung 1 St.Conrad Electronic zzgl. MwSt. 1870 Stück auf Lager Lieferung Do., 10. Sep. Min: 40 | - | - | - | - | - | 1 St. | - | - | |||
 10 Stk. Eska Kleinstsicherung / TR5 885.016Elektro4000 AT steuerfreie IGL 25 Sets auf Lager Lieferung Di., 10. Nov. | - | Flink -F- | - | - | - | 10 St. | - | Piece | |||
 Abb. ähnlich zzgl. MwSt. 520 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10Vielfache: 10 | 250 V/AC | Träge -T- | - | THT | 1.6 A | 1 St. | RoHS | Piece | |||
 Abb. ähnlich Bussmann by Eaton TR2-S505H-V-5-R Kleinstsicherung 1 St.Conrad Electronic -40% zzgl. MwSt. 3175 Stück auf Lager Lieferung Do., 10. Sep. Min: 1500Vielfache: 1500 | - | - | - | - | - | 1 St. | - | - | |||
 Abb. ähnlich zzgl. MwSt. 228 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 2.5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 245 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | - | radial bedrahtet | 3.15 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 512 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 300 V | Träge -T- | - | radial bedrahtet | 1.25 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 468 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 300 V | Träge -T- | - | radial bedrahtet | 2 A | 1 St. | RoHS | - | |||
 Abb. ähnlich -55% € 0,22 € 0,10 zzgl. MwSt. 204 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 300 V | Träge -T- | - | radial bedrahtet | 2.5 A | 1 St. | RoHS | - | |||
 zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250.0 V | Träge -T- | - | THT | 5 A | 100 St. | - | Bulk | |||
 zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250.0 V | Träge -T- | - | THT | 100.0 mA | 100 St. | - | Tape on Full reel | |||

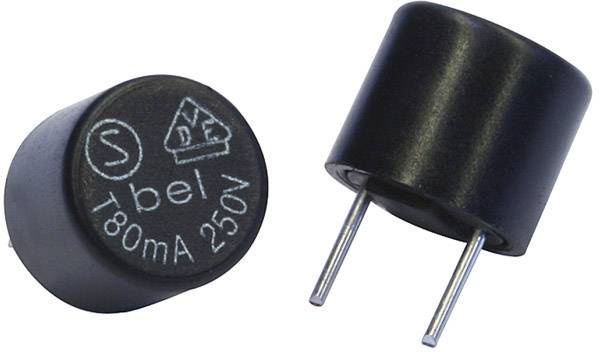

 zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Mi., 9. Sep. | 250.0 V | Flink -F- | - | THT | 100.0 mA | 100 St. | - | - | |||
 Abb. ähnlich € 0,40 zzgl. MwSt. 153 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 3 | 250 V | Flink -F- | rund | radial bedrahtet | 4 A | 1 St. | - | - | |||

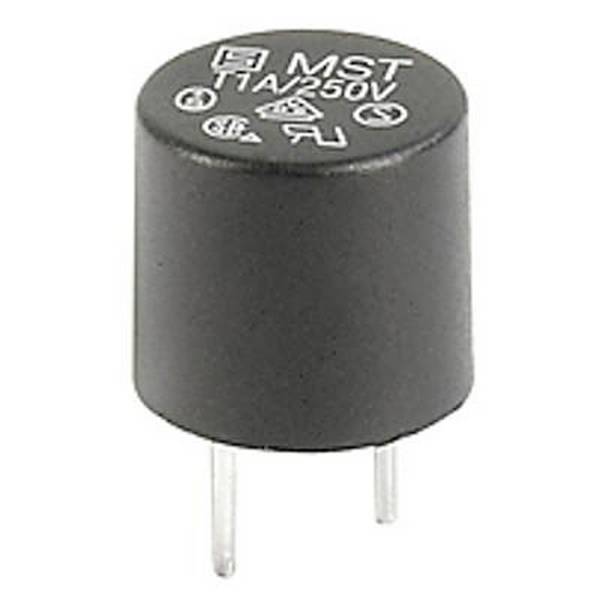

 Abb. ähnlich zzgl. MwSt. Lieferung Do., 5. Nov. Min: 10Vielfache: 10 | 250 V/AC | Träge -T- | - | - | 320 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | eckig | radial bedrahtet | 5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | eckig | radial bedrahtet | 6.3 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | eckig | radial bedrahtet | 400 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | eckig | radial bedrahtet | 500 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | eckig | radial bedrahtet | 1.25 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | 250 V | Träge -T- | eckig | radial bedrahtet | 6.3 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. Min: 1000Vielfache: 1000 | 250 V | Träge -T- | rund | radial bedrahtet | 1.25 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | rund | radial bedrahtet | 1 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | rund | radial bedrahtet | 3.15 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Mi., 30. Dez. Min: 500Vielfache: 500 | 250 V | Träge -T- | rund | radial bedrahtet | 160 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 1090 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 2.5 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 616 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 200 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 686 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 7 | 250 V | Träge -T- | rund | radial bedrahtet | 160 mA | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 402 Stück auf Lager Sofort-Lieferung Mi., 9. Sep. Min: 10 | 250 V | Träge -T- | eckig | radial bedrahtet | 6.3 A | 1 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 1 A | 500 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 200 mA | 500 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 250 mA | 1000 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 2 A | 500 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 3.15 A | 500 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | rund | radial bedrahtet | 3.15 A | 1000 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | rund | radial bedrahtet | 1 A | 1000 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | rund | radial bedrahtet | 200 mA | 1000 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | rund | radial bedrahtet | 4 A | 500 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 4 A | 1000 St. | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 6. Nov. | 250 V | Träge -T- | eckig | radial bedrahtet | 2 A | 1000 St. | RoHS | - | |||
 10 Stk. Eska Kleinstsicherung Picofuse 823.614Elektro4000 AT steuerfreie IGL 25 Sets auf Lager Lieferung Di., 10. Nov. | - | Flink -F- | - | - | - | 10 St. | - | Piece | |||
 100 Stk. Eska Kleinstsicherung Picofuse 823.617Elektro4000 AT € 83,37 steuerfreie IGL 20 Sets auf Lager Lieferung Di., 10. Nov. | - | Flink -F- | - | - | - | 100 St. | - | Package | |||
100 Stk. Eska Kleinstsicherung 887122Elektro4000 AT € 46,98 steuerfreie IGL 25 Sets auf Lager Lieferung Di., 10. Nov. | - | - | - | - | - | 100 St. | - | - | |||
Ratgeber
SMD-Sicherungen sind Kleinstsicherungen für die Oberflächenmontage auf Leiterplatten. Sie sichern Schaltkreise gegen Fehlerzustände und zeichnen sich durch ihre kleine Bauweise aus. Entscheidende Vorteile bringen SMD-Sicherungen beispielsweise für Unterhaltungselektronik und tragbare Geräte wie Smartphones. Auch im Fahrzeugbau wächst der Anteil der SMD-Sicherungen.
Durch Löten der Kontaktflächen oder der beiden Kontaktstifte an die Leiterplatte können SMD-Sicherungen sowohl per Hand als auch maschinell in Serienfertigung montiert werden.
SMD-Sicherungen sind Kleinstsicherungen in Miniaturbauform. Ihre Funktion ist die Sicherung von elektrischen und elektronischen Schaltkreisen auf Leiterplatten. Es handelt sich um Widerstands-Sicherungen, deren Auslöseverhalten von Stromspannung- und Stromstärke abhängt.
SMD bedeutet Surface-Mounted-Device, auf Deutsch übersetzt: oberflächenmontiertes Bauelement. Die SMD-Sicherungen werden auf Leiterplatten montiert. Diese wiederum können in unterschiedlichen größeren Komponenten oder elektronischen Geräten untergebracht werden.
Der Vorteil von SMD-Sicherungen liegt neben ihrer platzsparenden Bauweise in den vielfältigen Anwendungsmöglichkeiten bei der industriellen Fertigung. Eine Leiterplatte mit dem Schutz einer SMD-Sicherung kann als Basis für komplexe Elektronik genutzt werden. Beispielsweise kann die bestückte Leiterplatte als Bauteil zusammen mit anderen Komponenten im Gehäuse eines größeren Moduls gebündelt werden. Dieses Modul kann dann flexibel in einem Gerät oder einer Anlage verbaut werden.
Unser Praxistipp:
Die modulare Fertigung, bei der verschiedene Zulieferer die Teile für ein Endprodukt herstellen und elektronisch separat absichern, sorgt dafür, dass SMD-Sicherungen in der Praxis sehr weit verbreitet sind.
Aufgrund ihrer kleinen Größe werden SMD-Sicherungen von der Industrie in immer mehr Alltagsgegenständen verbaut. Zum Beispiel in:
- Unterhaltungselektronik
- tragbaren elektronischen Geräten
- Festplattenlaufwerken
SMD-Sicherungen für höhere Betriebsströme kommen beispielsweise vor in:
- Batterieladegeräten
- Akkupacks
- sonstige Schaltungen mit höheren Fehlerströmen und elektrischen Spannungen
Einen wachsenden Anwendungsbereich für SMD-Sicherungen stellt der Fahrzeugbau dar. Hier ergänzen dezentrale SMD-Sicherungen in einzelnen elektronischen Modulen die schon immer vorhandenen Flachsicherungen unter dem Armaturenbrett. Mit der Zunahme der Unterhaltungselektronik an Bord, aber auch in Hinblick auf die Schaltungssicherung von Elektrofahrzeugen und Elektro-Hybrid-Fahrzeugen mit leistungsstarken Lithium-Batterie-Systemen, werden in Zukunft noch mehr SMD-Sicherungen in jedem einzelnen Fahrzeug verbaut sein.
Montagevarianten für SMD-Sicherungen – SMT und THT
Die Oberflächenmontage umfasst das Anlöten mittels Kontaktflächen oder die Durchsteckmontage. Beide Verfahren sind beliebt bei der Fertigung von elektronischen Modulen aller Art.
Für SMD-Sicherungen kommen folgende Montagevarianten in Betracht:
- Die klassische SMD-Sicherung: Sie ist meist ein quaderförmiger Chip. Chip-Sicherungen mit SMD eignen sich für Flachbaugruppen, denn sie haben statt Drähten nur zwei kleine Kontaktflächen. Diese werden direkt an die Leiterplatte gelötet. Das Verfahren dazu heißt surface-mounting technology, kurz SMT.

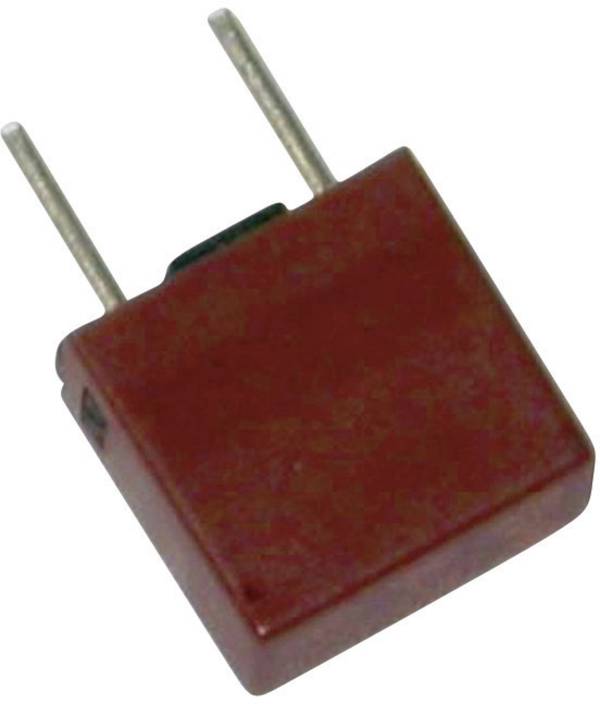

- Radial-bedrahtete Kleinstsicherung für Durchsteckmontage (THT): Die Mehrheit unserer Produkte ist für die Durchsteckmontage ausgelegt, englisch Through Hole Technology. Die Bauelemente verfügen dabei über zwei Drahtanschlüsse, die in die Leiterplatte eingesteckt werden. Anschließend werden sie fest verlötet, um die Sicherung zu fixieren.
Bauform
Es gibt runde und eckige SMD-Sicherungen. Die geeignete Auswahl hängt von den Platzverhältnissen für den Einbau ab. Die konkreten Maßangaben spielen eine Rolle. Diese finden Sie in den technischen Daten der jeweiligen Produkte:

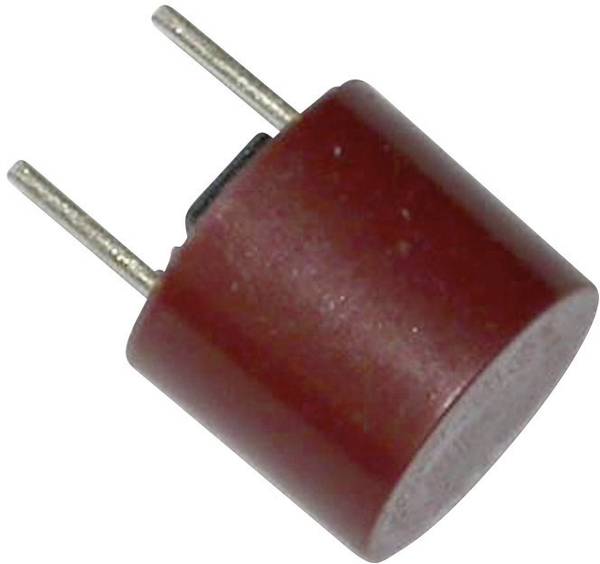

- Runde Sicherungen sind mit Höhe und Durchmesser versehen

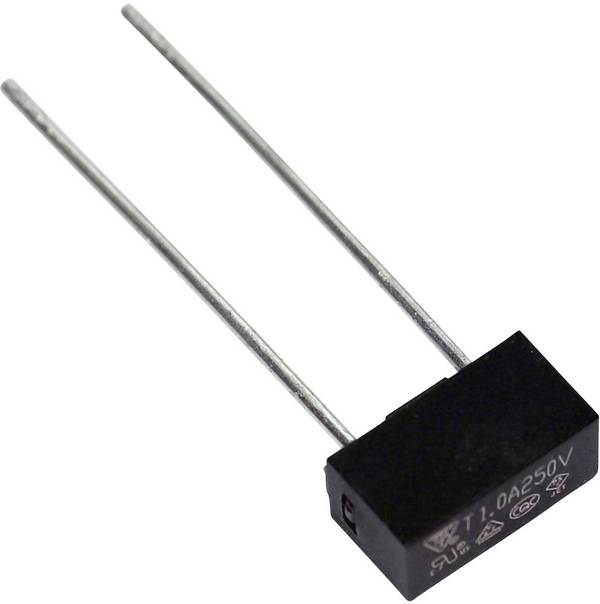

- Bei eckigen Sicherungen sind Höhe, Breite und Tiefe entscheidend
- Auch die Maße der Anschlussstifte sind bei Sicherungen für die Durchsteckmontage hinterlegt
Nennspannung und Nennstrom der Sicherungen
Die Nennspannung der angebotenen Kleinstsicherungen liegt bei 72 V bis 400 V. Achten Sie bei der angegebenen Betriebsspannung darauf, ob es sich um Gleichstrom-Spannung oder Wechselstrom-Spannung handelt.
Der Großteil der SMD-Sicherungen ist für die übliche Netzspannung von 250 V geeignet, kann also theoretisch Geräte für den Netzbetrieb absichern.
Ein weiterer wichtiger Faktor bei der richtigen Dimensionierung von Sicherungen ist der maximal zulässige Nennstrom. Er liegt zwischen 50 mA und 20 A.
Nur, wenn sowohl Nennspannung als auch Nennstrom gemäß den Vorgaben eingehalten werden und die Montage richtig erfolgt ist, funktioniert die Sicherung in der Praxis zuverlässig.
Auslösecharakteristika von SMD-Sicherungen
Wie andere elektrische Sicherungen auch, werden SMD-Sicherungen nach ihrem Auslöseverhalten charakterisiert.
SMD-Sicherungen liegen im mittleren Bereich, sind also weder superflink noch superträge. Sicherungen mit der Auslösecharakteristik flink reagieren mit kurzer Reaktionszeit auf Störereignisse. Träge Sicherungen werden durch kurze Spannungsspitzen nicht unbedingt ausgelöst. Die Tabelle zeigt alle fünf Kennbuchstaben für Auslöseverhalten:
| Bezeichnung | Auslöseverhalten |
|---|---|
| FF | Superflink |
| F | Flink |
| M | Mittelträge |
| T | Träge |
| TT | Superträge |
Verpackungsarten
Einzelverpackte SMD-Sicherungen stellen in der Praxis eher die Ausnahme dar, da oft große Stückzahlen für die maschinelle Fertigung benötigt werden.
- Die Verpackungsart Bulk bedeutet, dass der Lieferumfang eine größere Stückzahl eines Produkts beinhaltet. Die einzelnen Bauteile sind nicht separat verpackt.
- Tape on Full reel: Bei dieser Verpackungsart sind die einzelnen Sicherungen als Band auf einer Spule aufgewickelt. Diese eignet sich für die automatisierte Bestückung von Fertigungslinien.
Nein. Wenn eine SMD-Sicherung einmal ausgelöst hat, ist sie innerlich irreversibel verändert. Deswegen darf sie kein zweites Mal verwendet werden.
Durch das Festlöten an der Leiterplatte sind solche Sicherungen nicht so einfach austauschbar wie Schraubsicherungen. Oft muss das ganze Modul um die Leiterplatte mit der Sicherung ausgetauscht werden, was bei kleinen Geräten nicht selten den Restwert übersteigt.
Unser Praxistipp:
Der Umgang mit Strom ist gefährlich. Ziehen Sie immer eine Fachkraft für Elektrotechnik zu Rate und experimentieren Sie nicht auf eigene Faust.
SMD-Sicherungen mit Durchsteckmontage können mit technischer Fachkenntnis und entsprechendem Equipment von der Leiterplatte entfernt werden und theoretisch anschließend durch eine neue SMD-Sicherung ersetzt werden. Allerdings ist von diesem Schritt abzuraten, da ohne elektrisches Labor nicht ausgeschlossen werden kann, dass neben der Sicherung auch andere elektronische Bauteile durch die aufgetretenen Fehlerströme und Spannungsspitzen schadhaft geworden sind.
