Taktgeber

Taktgeber, auch Taktgeneratoren genannt, sind Zeitschaltrelais, die einen bestimmten Takt vorgeben, mit dem nachfolgende elektrische Verbraucher gesteuert werden können. Die Taktsignale werden in einer vorgegebenen Frequenz erzeugt und folgen einem festen Zeitschema.

Zeitschaltrelais funktionieren elektromechanisch oder elektronisch und unterscheiden sich dementsprechend in ihrem Aufbau. Elektromechanische Zeitschaltrelais sind mit einem Magnetschalter ausgestattet, der durch einen Verzögerungsmechanismus daran gehindert wird, sofort auszulösen. Auf diese Weise wird eine zeitverzögerte Schaltung realisiert. Elektronische Signalgeber verfügen über analoge oder digitale Signalgeber und eine Verzögerungsprogrammierung.

Taktgebende Zeitschaltrelais werden im Bereich der Elektronik vielfältig genutzt, allen voran in der Steuerungs-, Regelungs- und Automatisierungstechnik. Als Schalter können sie im Grunde jeden Prozess takten, der elektronisch steuerbar ist und in regelmäßigen Zeitabständen erfolgen soll.

Beispielsweise kann ein Zeitschalter eine Lichterkette in Intervallen aufblinken lassen, in dem er ihre Stromversorgung ein- und ausschaltet, oder eine Pumpe einmal am Tag in Betrieb nehmen und nach Ablauf einer bestimmten Zeit wieder abschalten. Auch ein Einsatz als Vorschalter ist möglich. So kann ein Taktgeber zum Beispiel vor einen Bewegungsmelder geschaltet werden, um dafür zu sorgen, dass dieser nicht bei jeder registrierten Bewegung auslöst, sondern nur innerhalb einer festgelegten Taktung.

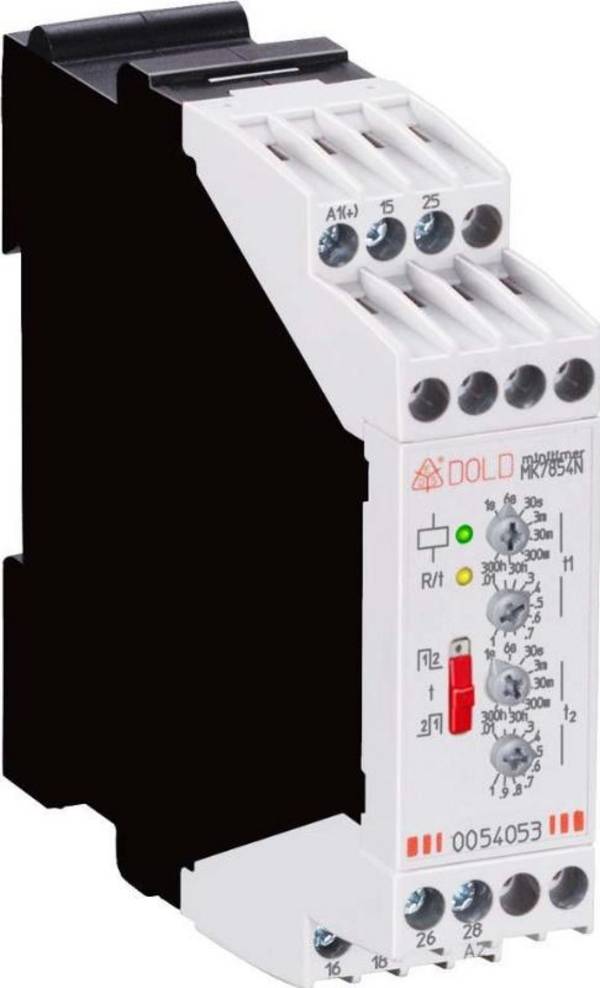

Multifunktionale Zeitschaltrelais bieten komplexe Steuerungsfunktionen (Verzögerungen), die entsprechend programmiert werden müssen. In ihrer Funktion als Taktgeber lässt sich meist einstellen, ob die Taktung mit Impuls oder Pause beginnen soll. Bei monofunktionalen Taktgebern ist das nicht immer der Fall. Sie können nur einfache Taktungen vornehmen. Die Einstellung erfolgt in vielen Fällen mechanisch mithilfe eines Drehreglers an der Gerätefront. Monofunktionale Taktgeber sind oft schmal gebaut, was bei der Installation in kleinen Gehäusen mit wenig Platzangebot vorteilhaft ist.

Die meisten taktgebende Zeitschaltrelais sind für die Hutschienenmontage konzipiert und lassen sich einfach in bestehende Schaltumgebungen im Elektroverteiler integrieren. Der Anschluss an den Schaltkreis erfolgt üblicherweise mithilfe von Schraubklemmen oder Federkraftklemmen. Bei der Installation ist sicherzustellen, dass das Relais jederzeit zugänglich ist, um es betreiben, prüfen und warten zu können.

Ebenfalls ist bei der Auswahl auf die richtige Art der Versorgungsspannung zu achten, denn Relais werden mit Gleichstrom oder Wechselstrom angeboten. Auch die Höhe der Versorgungsspannung ist zu berücksichtigen. Während manche Taktgeber für die haushaltsübliche Netzspannung von 230-240 V AC ausgelegt sind, arbeiten andere nur mit 12 V DC.

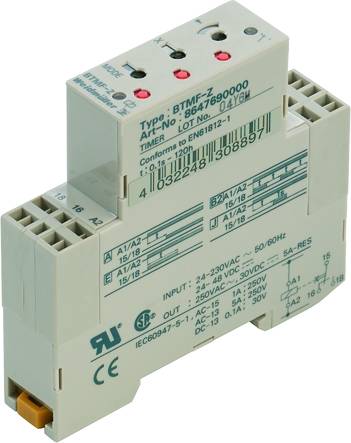

Ebenfalls von Bedeutung sind die maximale Schaltspannung und der maximale Schaltstrom des Relais für die Ansprache nachfolgender Verbraucher und für die Integration in bestehende Schaltungen. Bei vielen Zeitschaltrelais zeigen Status-LEDs die Betriebsbereitschaft und den aktuellen Schaltzustand an. So weiß man genau, welche Schaltposition der Taktgeber gerade einnimmt.
