HTB UCFL 204 Flanschlager Grauguss Bohrungs-Ø 20 mm Lochabstand 90 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Flanschlager
Bohrungs-Durchmesser
20 mm
Gehäusematerial
Grauguss
Typ
UCFL 204
Abm.

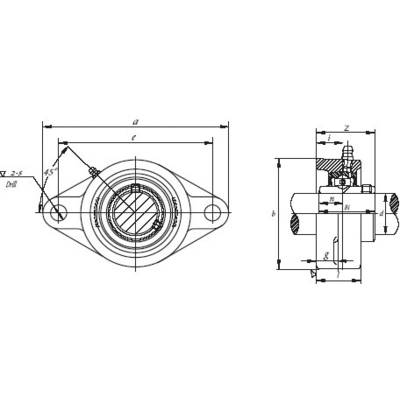

(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. gesetzl. MwSt.)
1
-
€ 7,49
5
6% = € 0,46
€ 7,03
10
9% = € 0,64
€ 6,85
25
10% = € 0,76
€ 6,73
Mengenrabatte variieren je nach Verkäufer
Sie sparen € 0,00
Anzahl
Gesamt (€ 7,49 / Stück)
€ 9,16
-18 %
€
Technische Daten
- Typ
UCFL 204
- Produkt-Art
Flanschlager
- Bohrungs-Durchmesser
20 mm
- Gehäusematerial
Grauguss
- Abm.
(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
- Gewicht
0.45 kg
- Lochabstand
90 mm
- Maßangaben
(A x b x e x i x g x l x s x Z uc x n uc) 113 x 60 x 90 x 15 x 11 x 25.5 x 12 x 33.3 x 12.7 mm
- Breite
60 mm
- Tragezahl dyn. Radial
10100 N
- Tragezahl stat. Radial
6300 N
Dokumente & Downloads
Datenblatt
Datenblatt 197022 HTB UCFL 204 Flanschlager Grauguss Bohrungs-Ø 20 mm Lochabstand 90 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 197022 HTB UCFL 204 Flanschlager Grauguss Bohrungs-Ø 20 mm Lochabstand 90 mm
Beschreibung
Für einfache Lagerungen wie z.B. in Landmaschinen, Förderanlagen, Baumaschinen. Die UCFL-Einheit besteht aus einem abgedichteten Lager und einem Flanschlagergehäuse aus Grauguss. Die Wellenbefestigung erfolgt mittels Madenschrauben am Innenring. Aufgrund der kugeligen Außenfläche des Lagers können Fluchtungsfehler der Welle ausgegelichen werden.
Hinweise
Gehäuselagereinheiten haben Lagereinsätze mit sphärischen (balligen) Außenring. Der Gehäusesitz ist hohlkugelig. Daher fluchten Gehäuselagereinheiten, Winkelfehler werden ausgeglichen.
Der Lagereinsatz kann im Gehäuse bis ca. 4°- 6° fluchten.
Das Gehäuselager stellt sich bei der Montage beider Wellenenden von selbst richtig ein. Daher ist es auch nicht erforderlich, dass die Einheiten im Lieferzustand exakt ausgerichtet sind.
