Zwei Zangen. 70 Crimpeinsätze. Ein System.
Hochwertige und auf lange Lebensdauer ausgelegte Automatik-Systemzangen bilden die Basis für das Crimp-System von TOOLCRAFT.
70 verschiedene Crimpeinsätze sind verfügbar und machen aus der TOOLCRAFT Crimp-Systemzange ein kompromisslos universelles Handwerkzeug für den professionellen Einsatz in Industrie, Handwerk und Automotive.

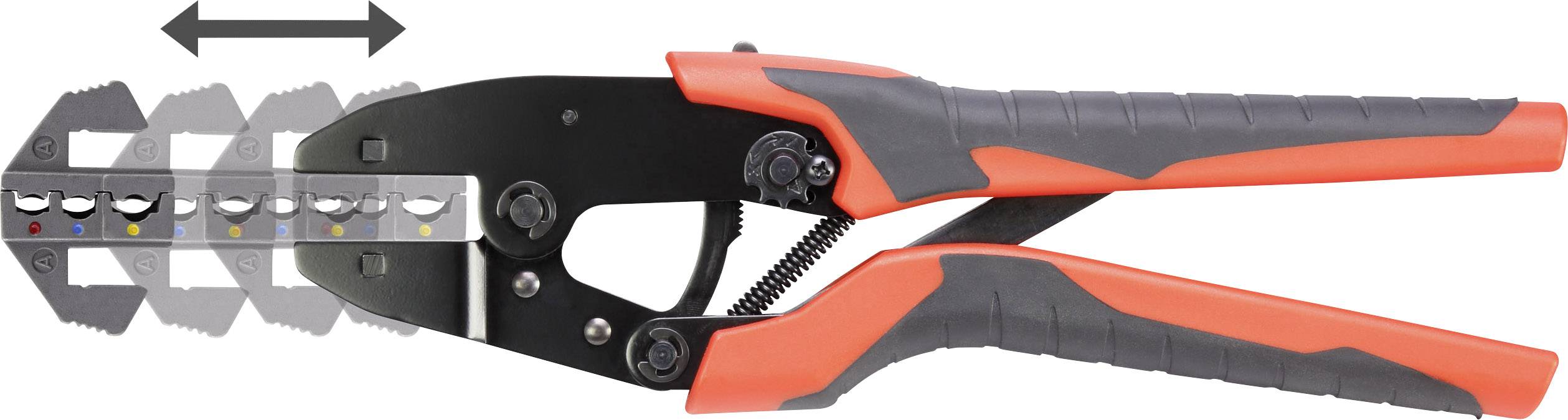

- Werkzeugfreies Schnellwechsel-System
- Ratschenmechanik
- Druckmoment-Einstellung
- Entriegelung der Zwangssperre bei einer Fehlpressung
Sie können Ihr Werkzeug individuell nach Ihren Anforderungen zusammenstellen, oder auf zusammengestellte Sets zurückgreifen. Es ist eine Einhand-Zange und eine etwas längere Zange für die gelegentliche Zweihandnutzung verfügbar. Jede Zange arbeitet perfekt mit jedem einzelnen Einsatz und jedem Set zusammen.
Die Basis für Ihr persönlich zusammengestelltes Werkzeug

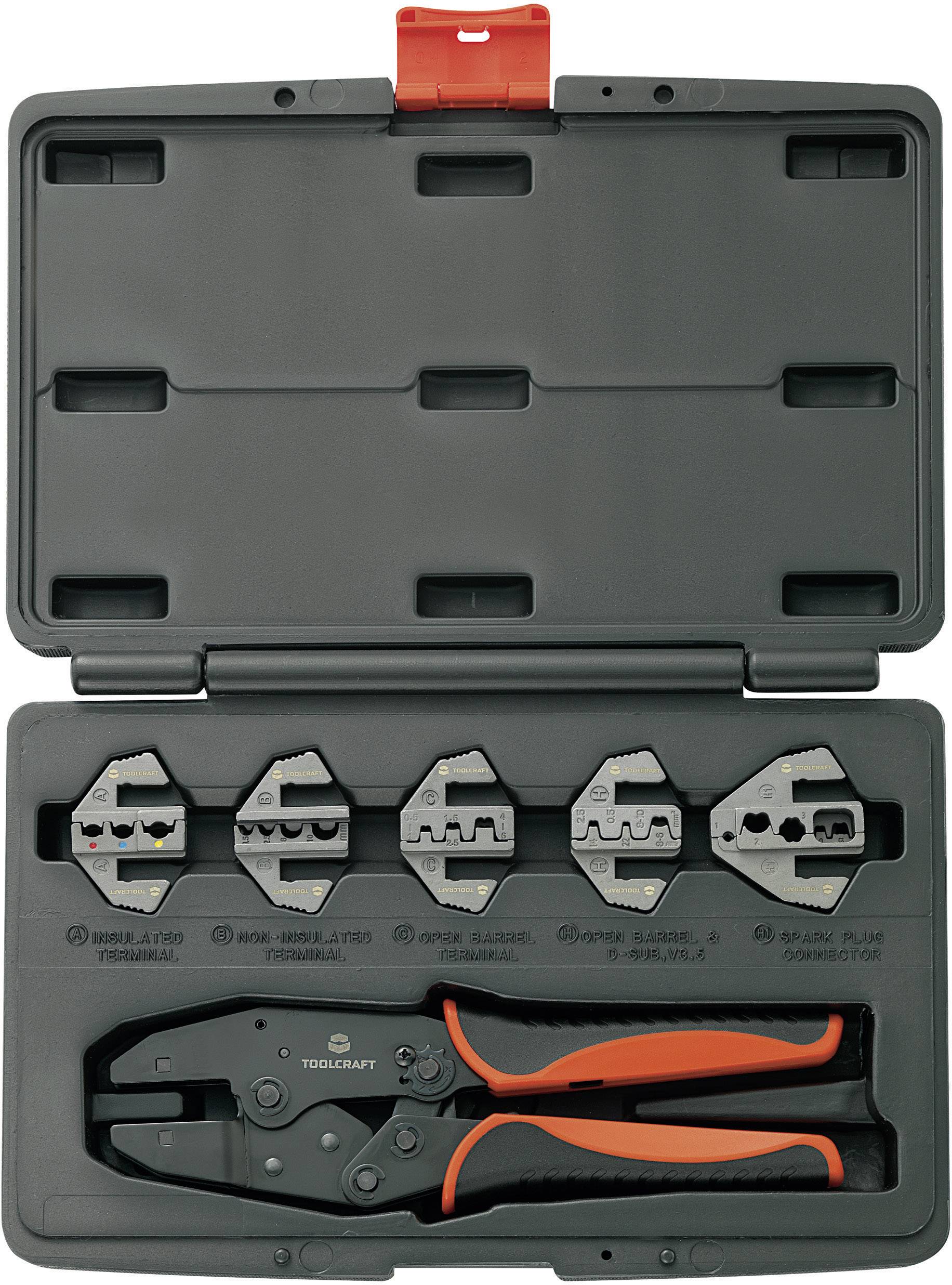

Der große Koffer aus besonders strapazierfähigem Kunststoff ist mit einer 260 mm langen Crimpzange bestückt und hat genügend freie Fächer für unterschiedliche Einsätze.
Natürlich können Sie auch fertig zusammengestellte Sets wählen.
Alle Sets und alle Einzelteile lassen sich untereinander kombinieren. So können Sie für Ihren Einsatzzweck z.B. mit 3 Zangen und 20 Einsätzen einen weiten Bereich abdecken und müssen dennoch nicht ständig die Einsätze wechseln.

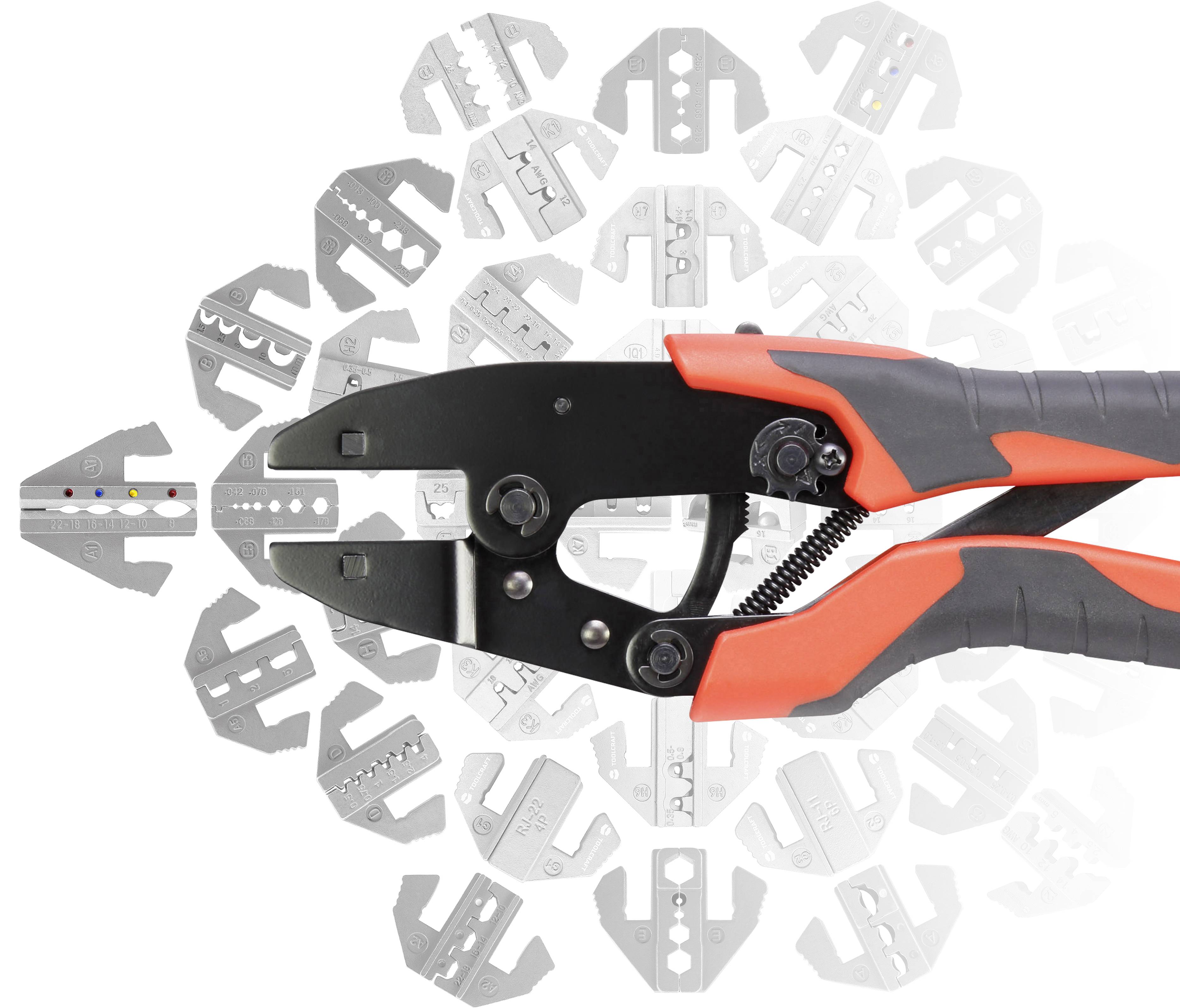

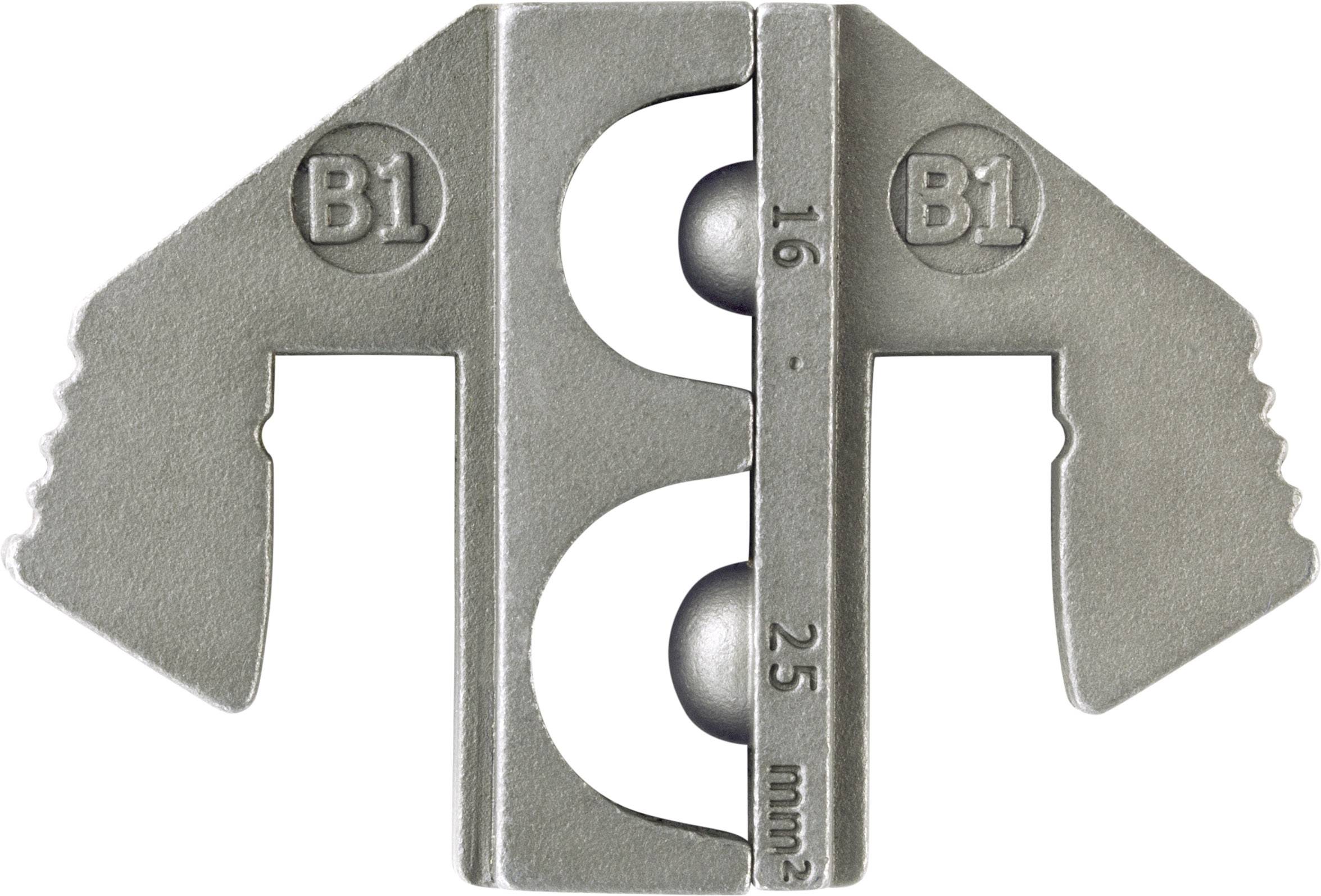

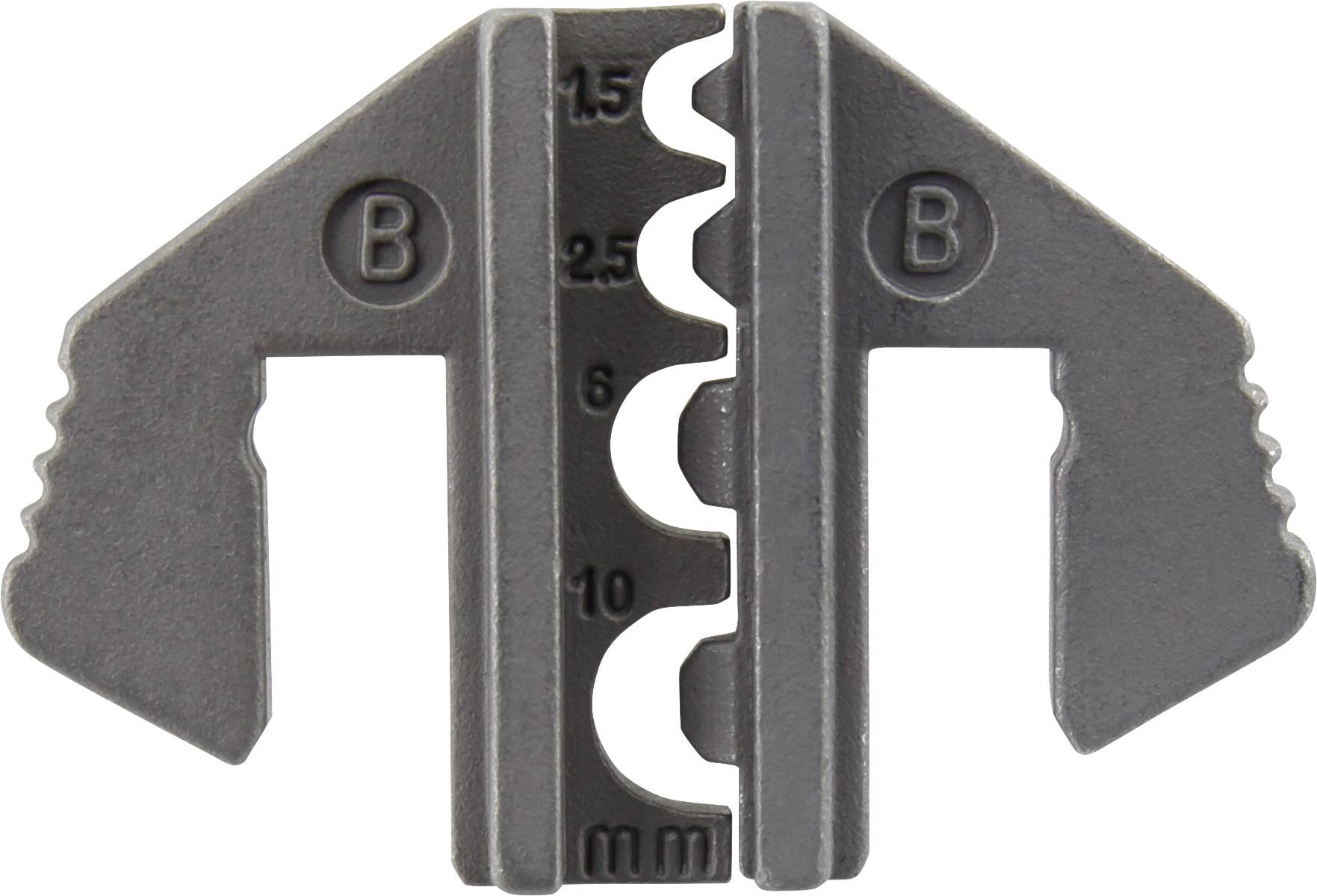

Alle Crimpeinsätze - werkzeugfrei in Sekunden wechselbar

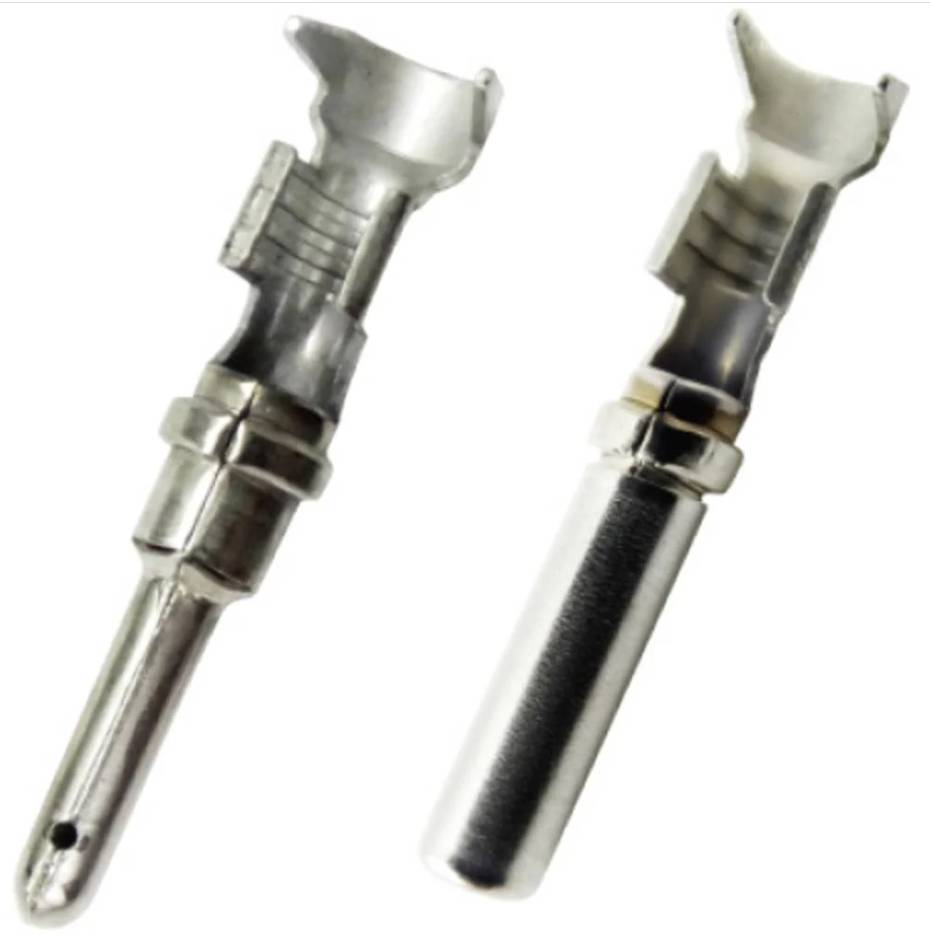

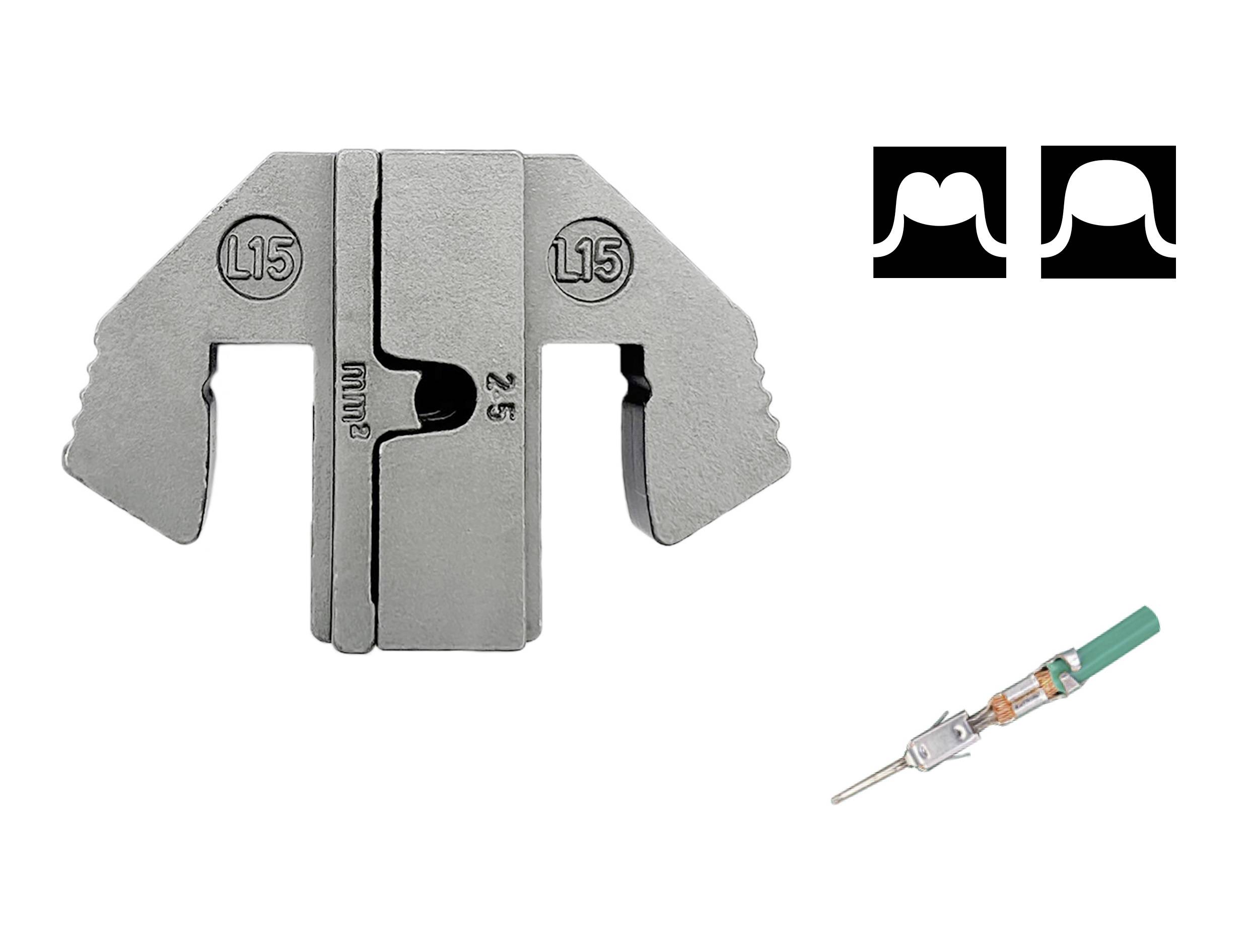

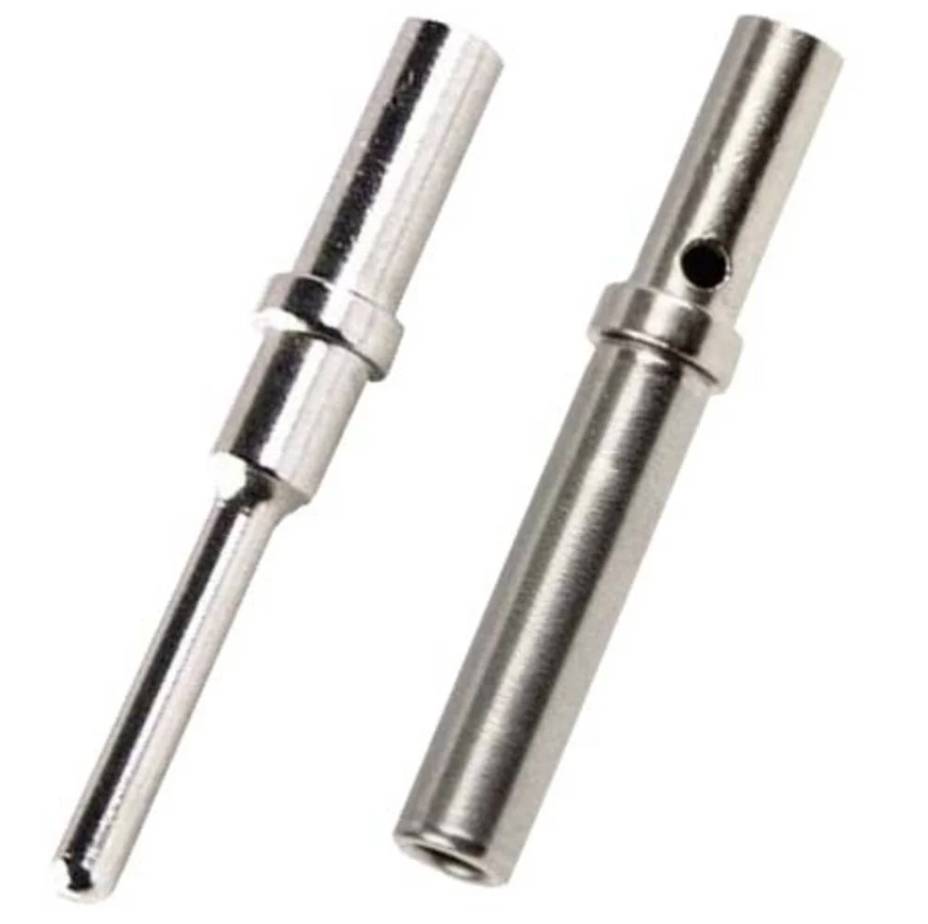

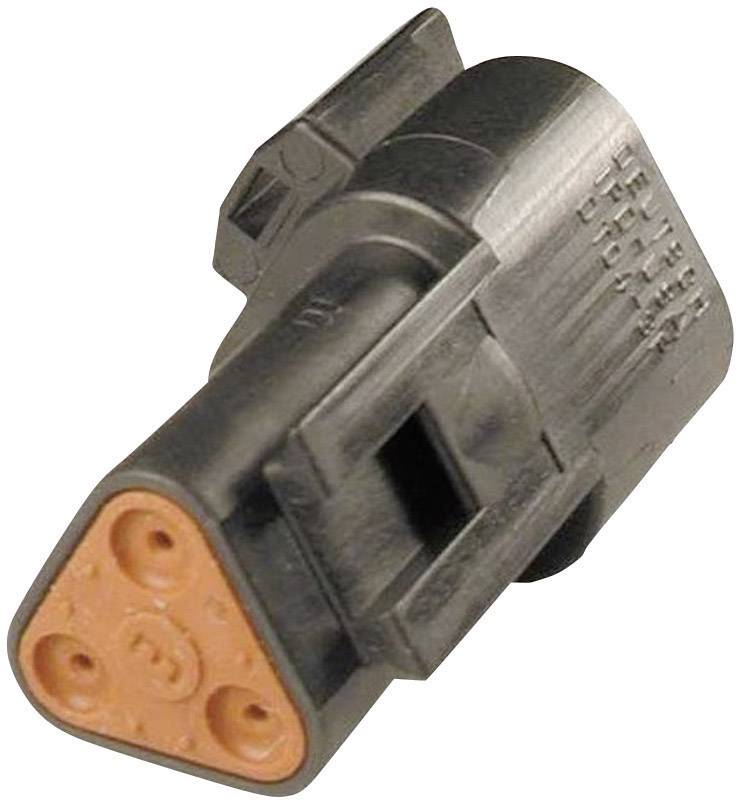

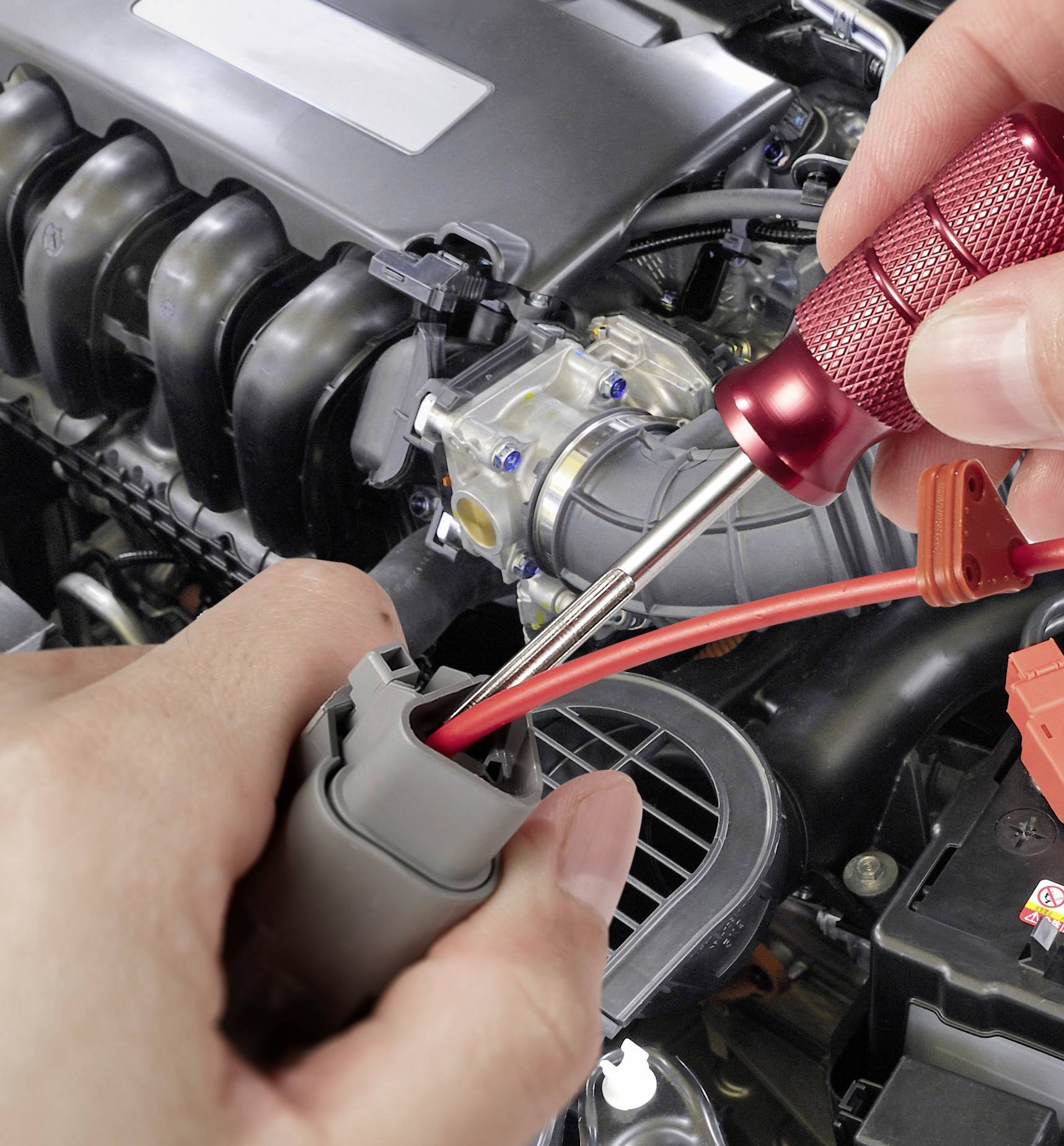

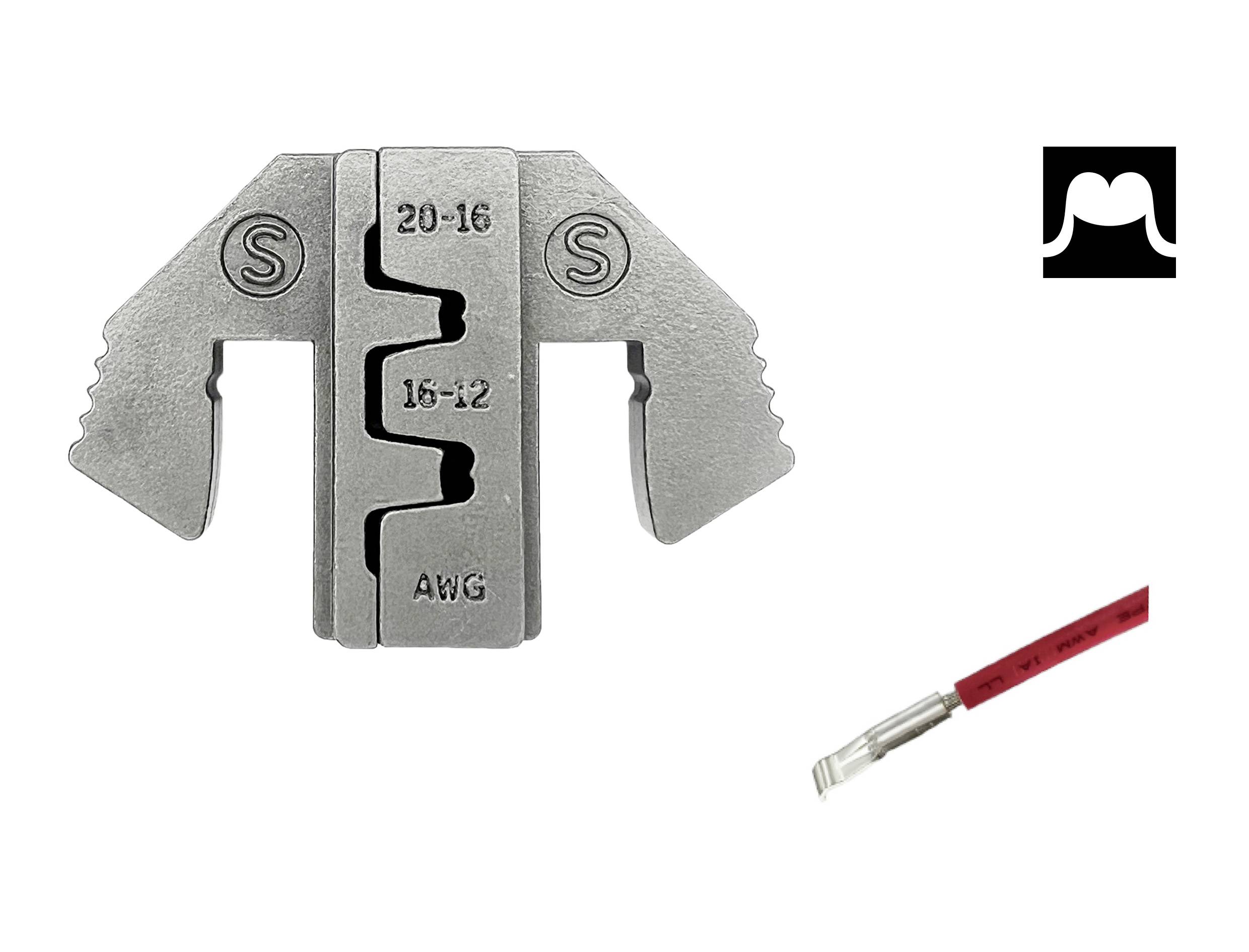

Crimpeinsätze für DEUTSCH Steckverbinder, welche vor allem in anspuchsvollen Anwendungen im Bereich Transport, Automotive und Industrie vorkommen.
| Modelle |
|
|
|
|
|
|---|---|---|---|---|---|
| Kontakt | DEUTSCH | DEUTSCH | DEUTSCH | DEUTSCH | DEUTSCH |
| Pin Typ Größe 12 | _ | _ | _ | _ | 0460-204-12xx 0462-203-12xx |
| Pin Typ Größe 16 | 1060-16-01xx 1062-16-06xx |
1060-16-06xx 1062-16-06xx |
_ | 1060-16-12xx 1062-16-12xx |
0460-202-16xx 0462-201-16xx |
| Pin Typ Größe 20 | _ | _ | 1060-20-01xx 1062-20-06xx |
_ | 0460-202-20xx 0462-201-20xx |
| Quetschbereich AWG |
18 - 14 | 20 - 16 | 20 - 16 | 16 - 12 | 20 - 12 |
| Quetschbereich mm² |
0.8 mm² - 2.0 mm² | 0.5 mm² - 1.0 mm² | 0.5 mm² - 1.0 mm² | 1.0 mm² - 2.5 mm² | 0.5 mm² - 4.0 mm² |
| Art.Nummer | 1595623 | 1595624 | 2299181 | 1595626 | 2161003 |

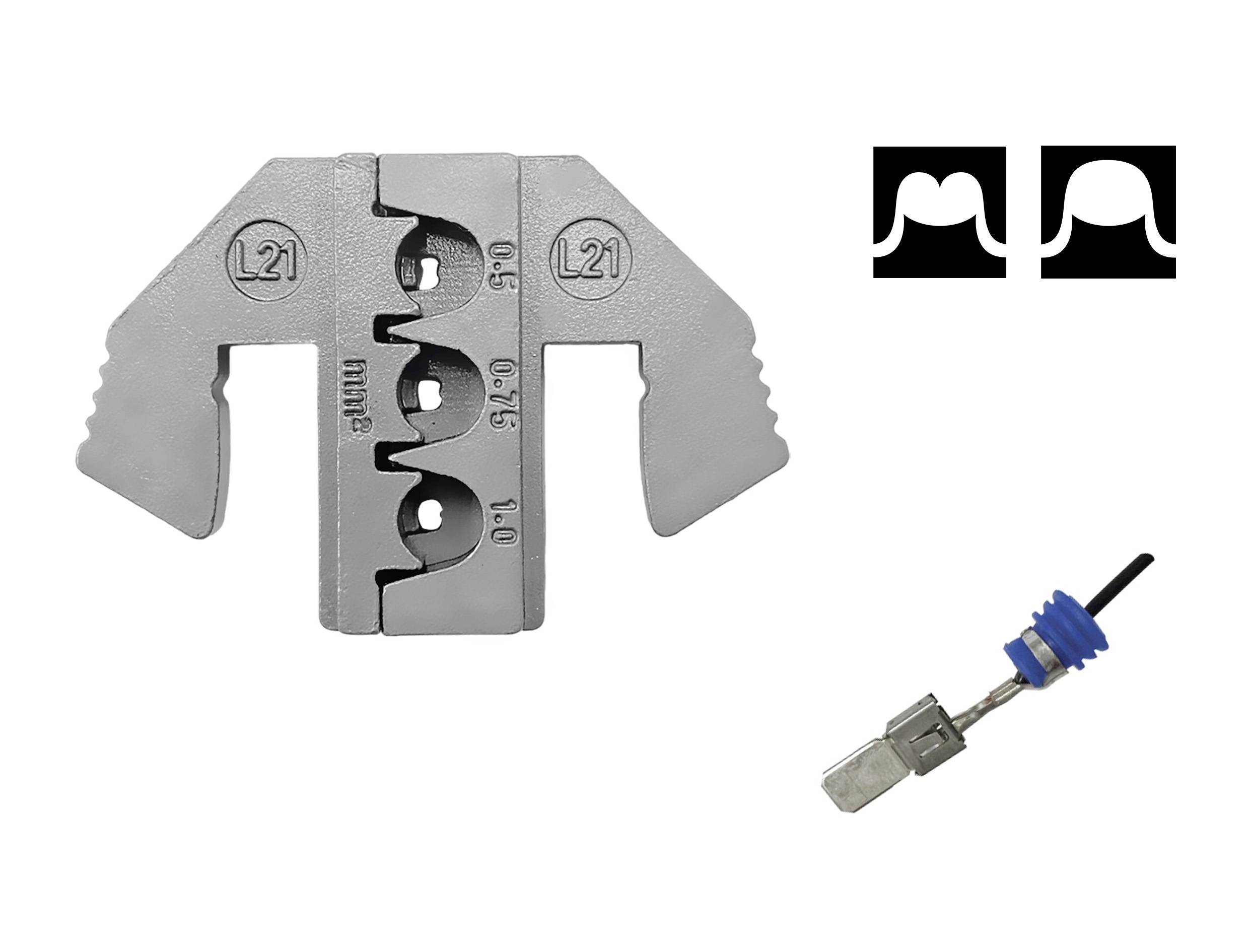

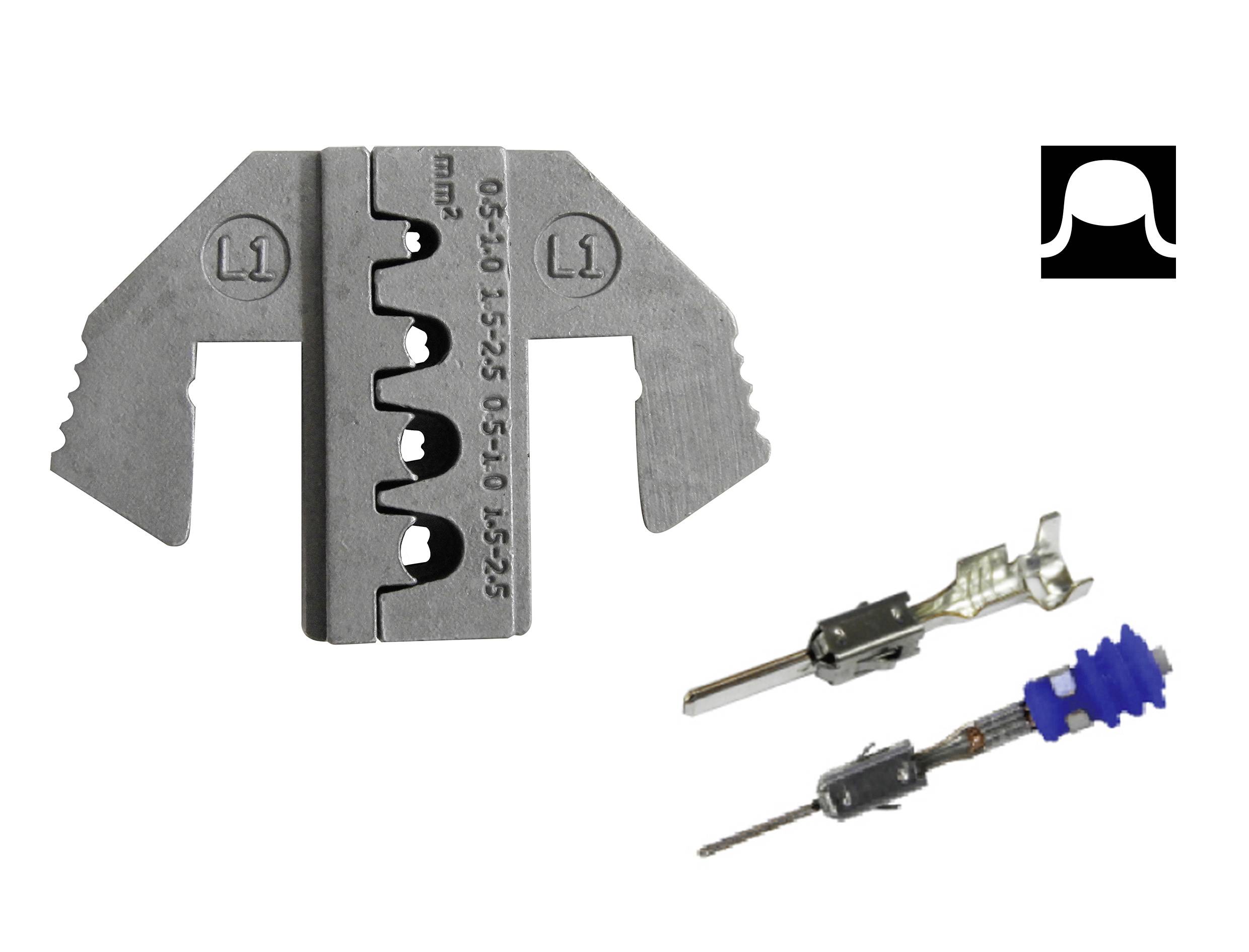

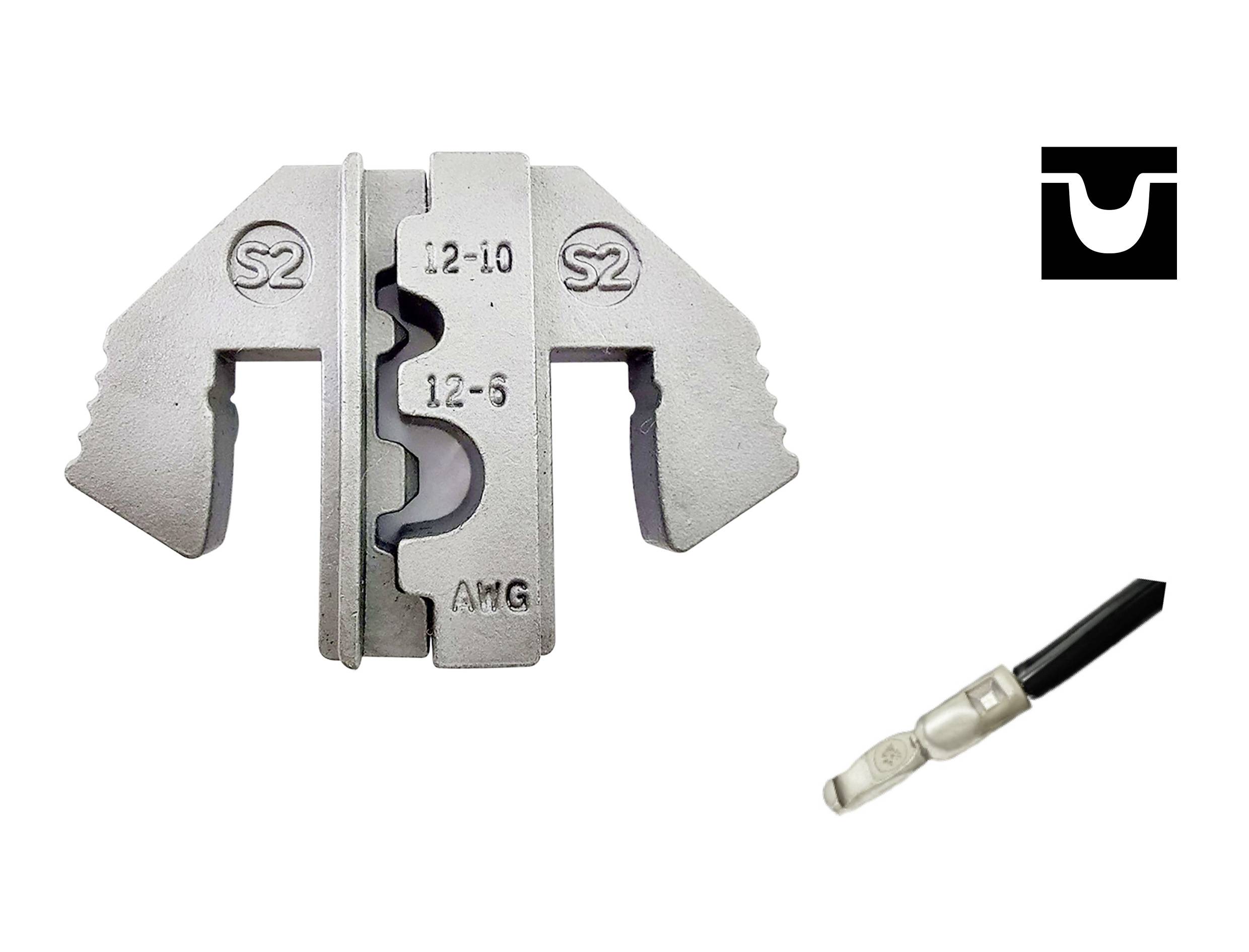

Crimpeinsätze für Steckverbinder, welche hauptsächlich im Automotive-Bereich eingesetzt werden.

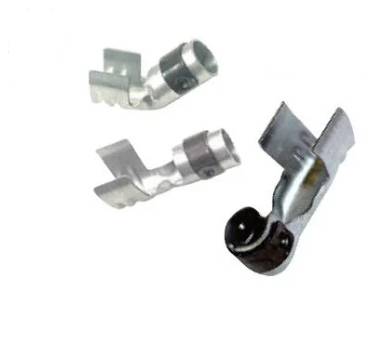

- Zündkerzen und Verteiler

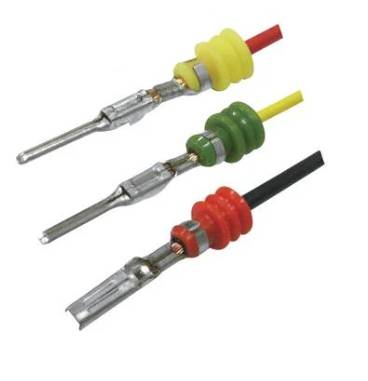

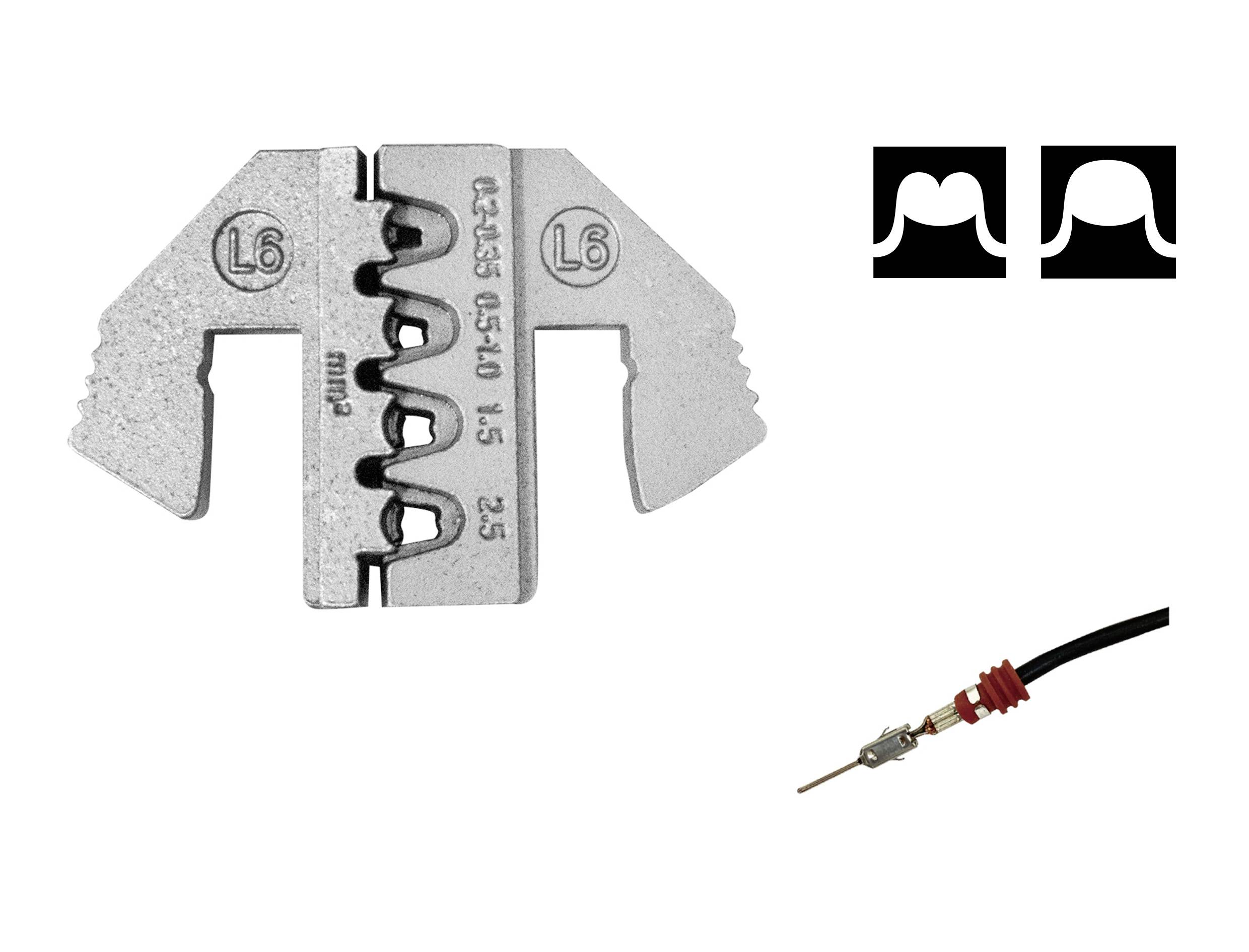

- Superseal

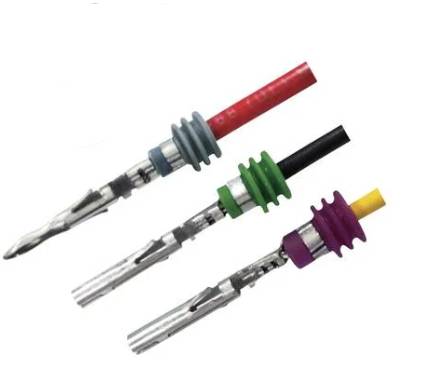

- Delphi Weather Pack
| Modelle |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| Kontakt hersteller | Automotive Flachstecker | Zündkerzenstecker | Superseal | Superseal | Delphi Weather Pack | Delphi Weather Pack |
| Quetschbereich AWG | 14-6 | 17 | 22-16 | 18-17 | 22-18 | 16-12 |
| Quetschbereich mm² | 2,5mm²-10,00mm² | 1mm² | 0,35mm²-1,5mm² | 0,75mm²-1,0mm² | 0,35mm²-0,8mm² | 1mm²-3mm² |
| Art.Nummer | 1423407 | 1423409 | 2804176 | 1511624 | 1601086 | 1601087 |

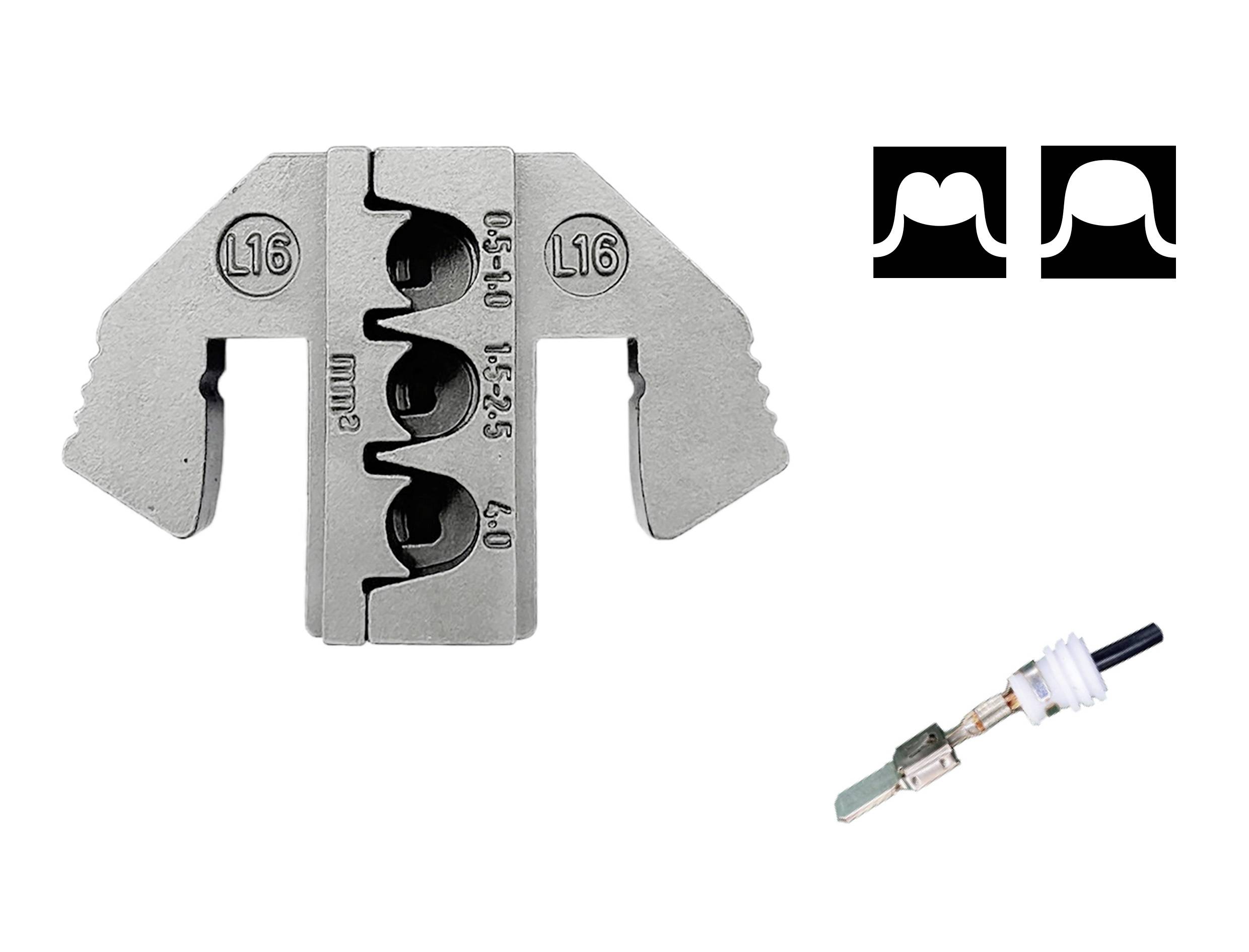

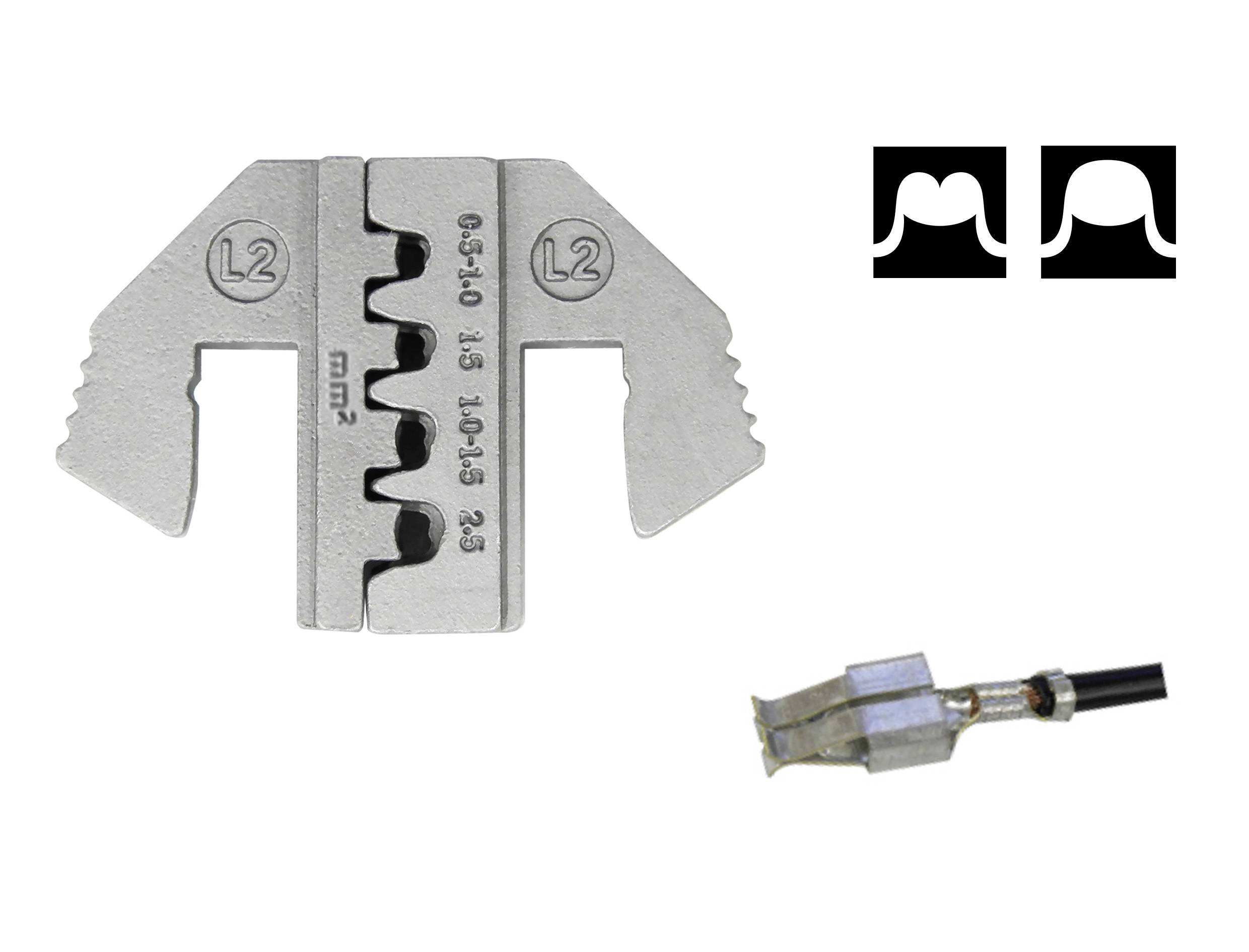

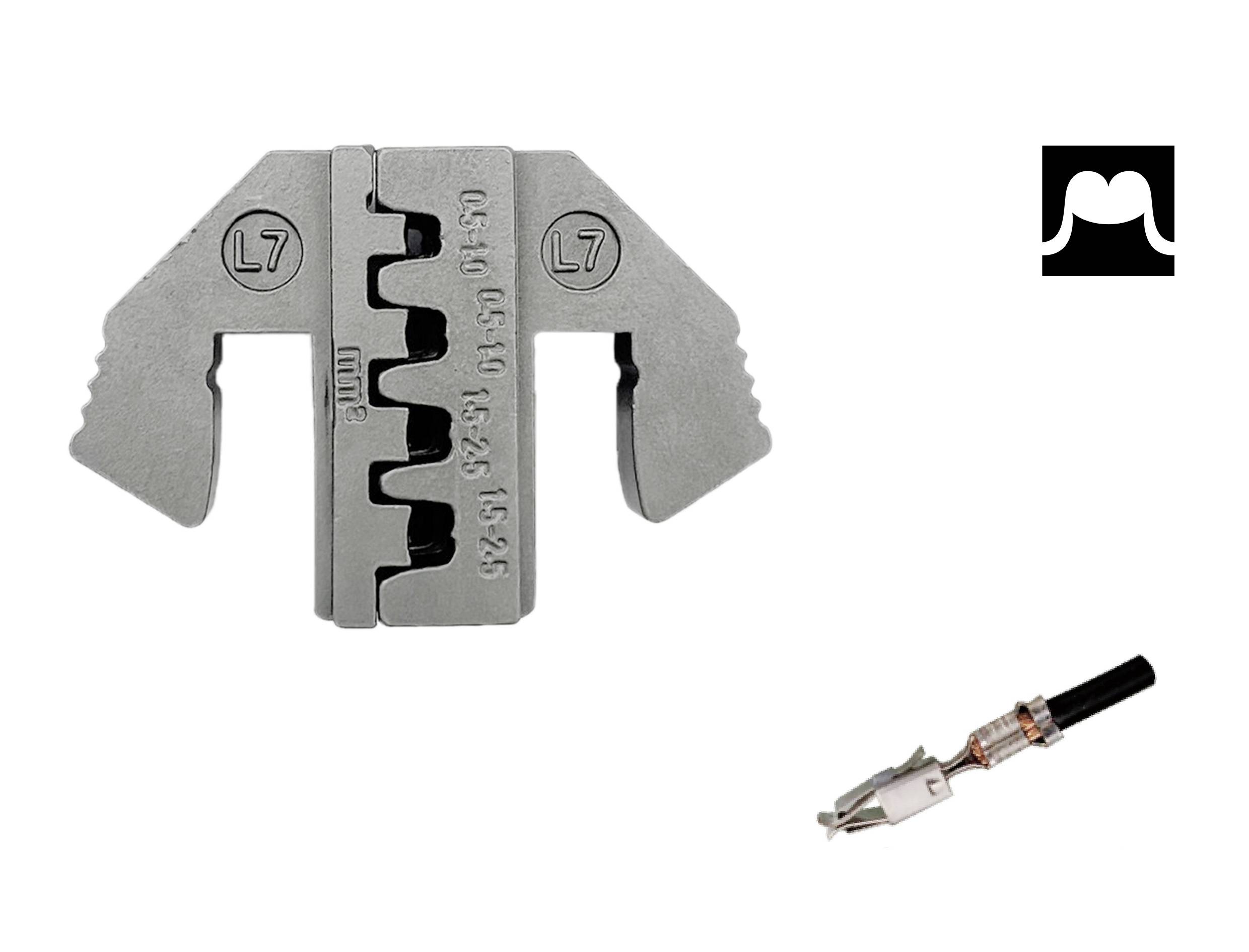

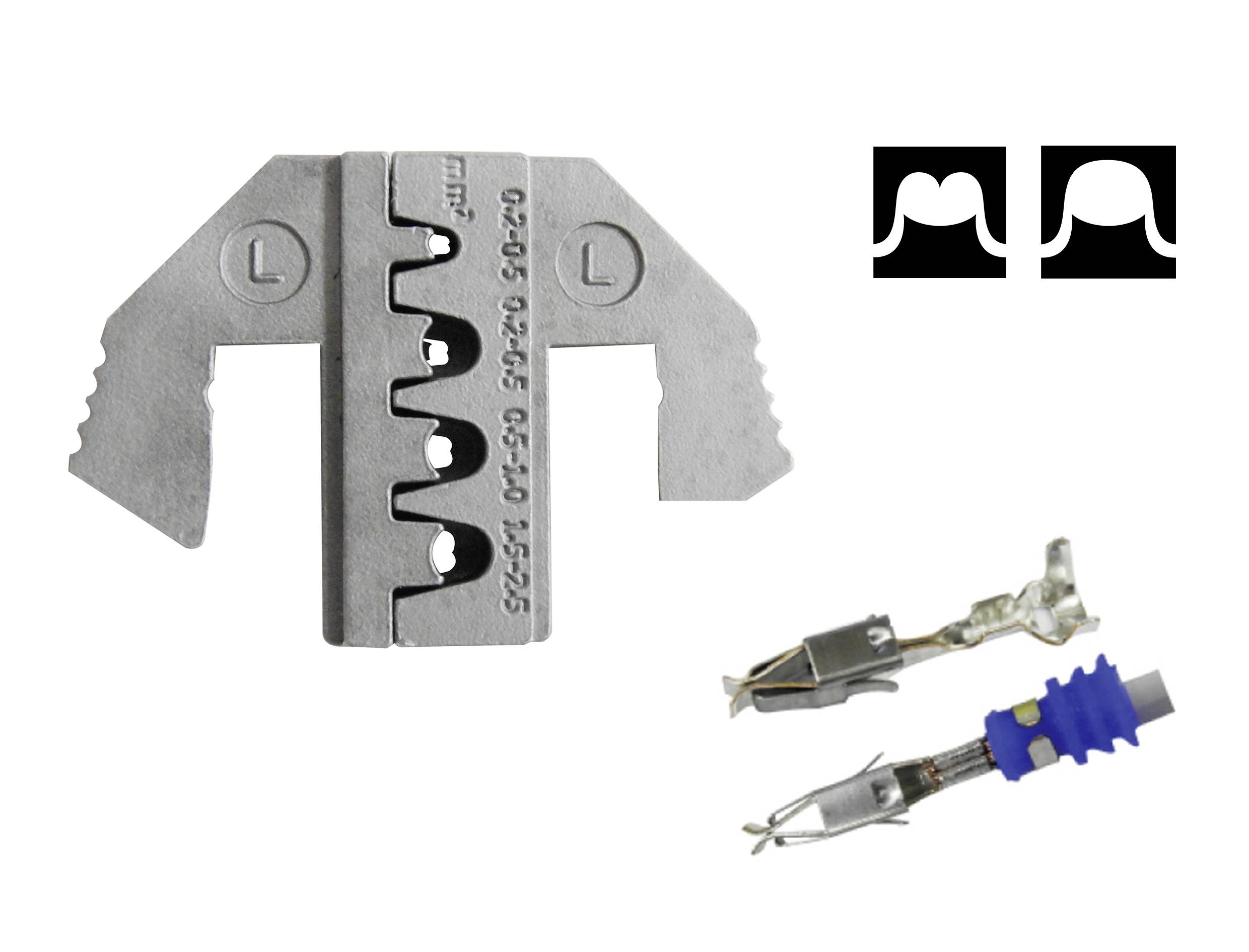

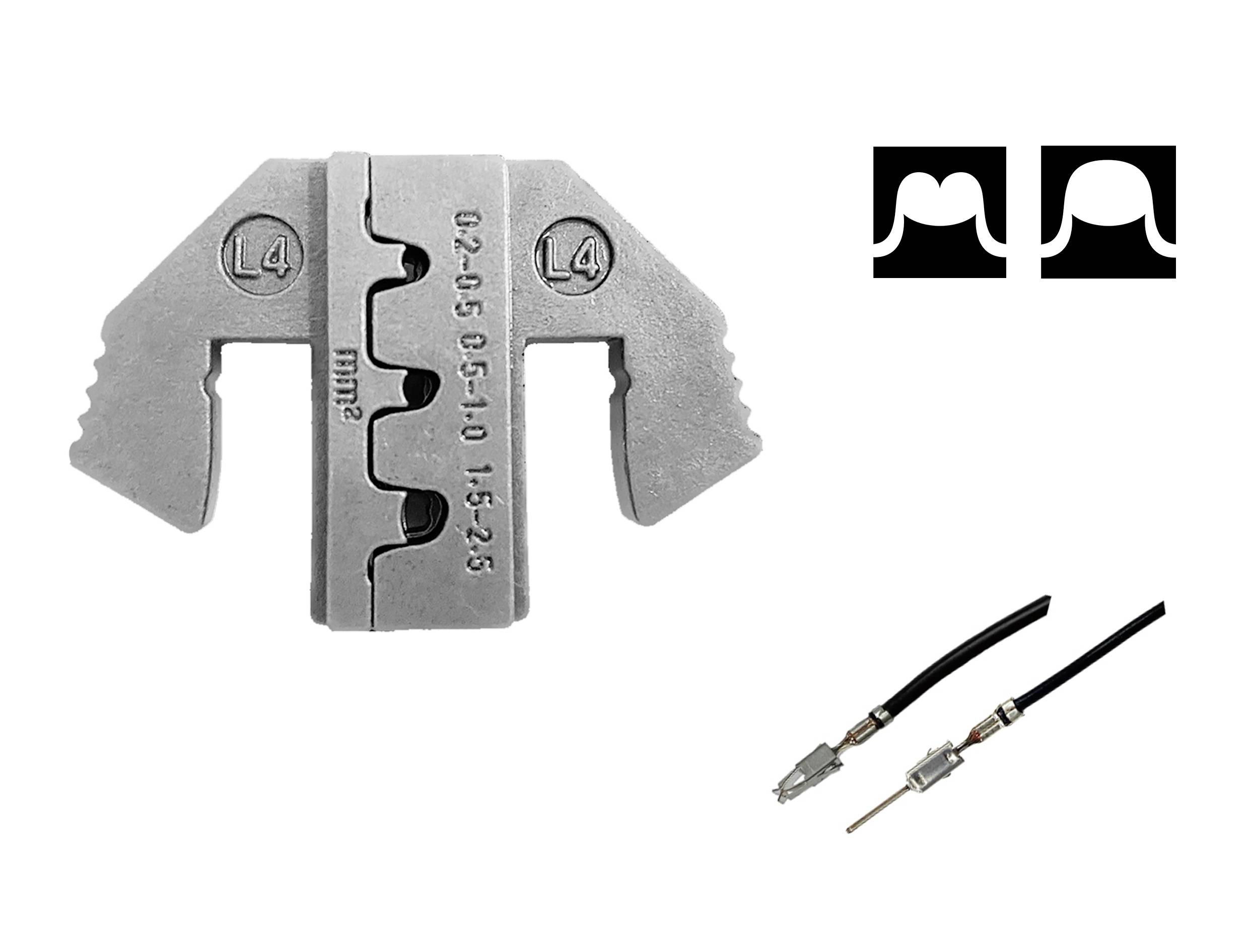

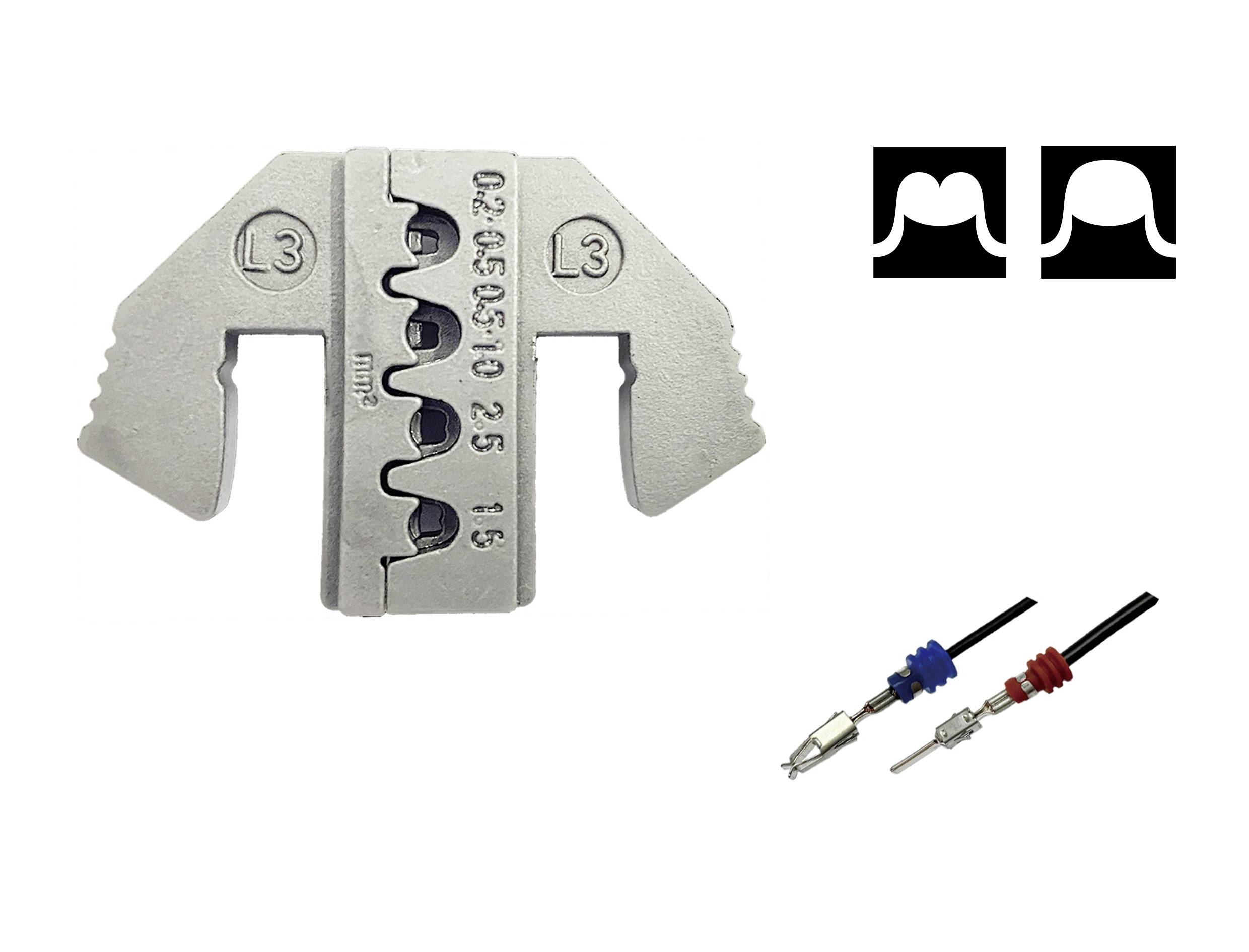

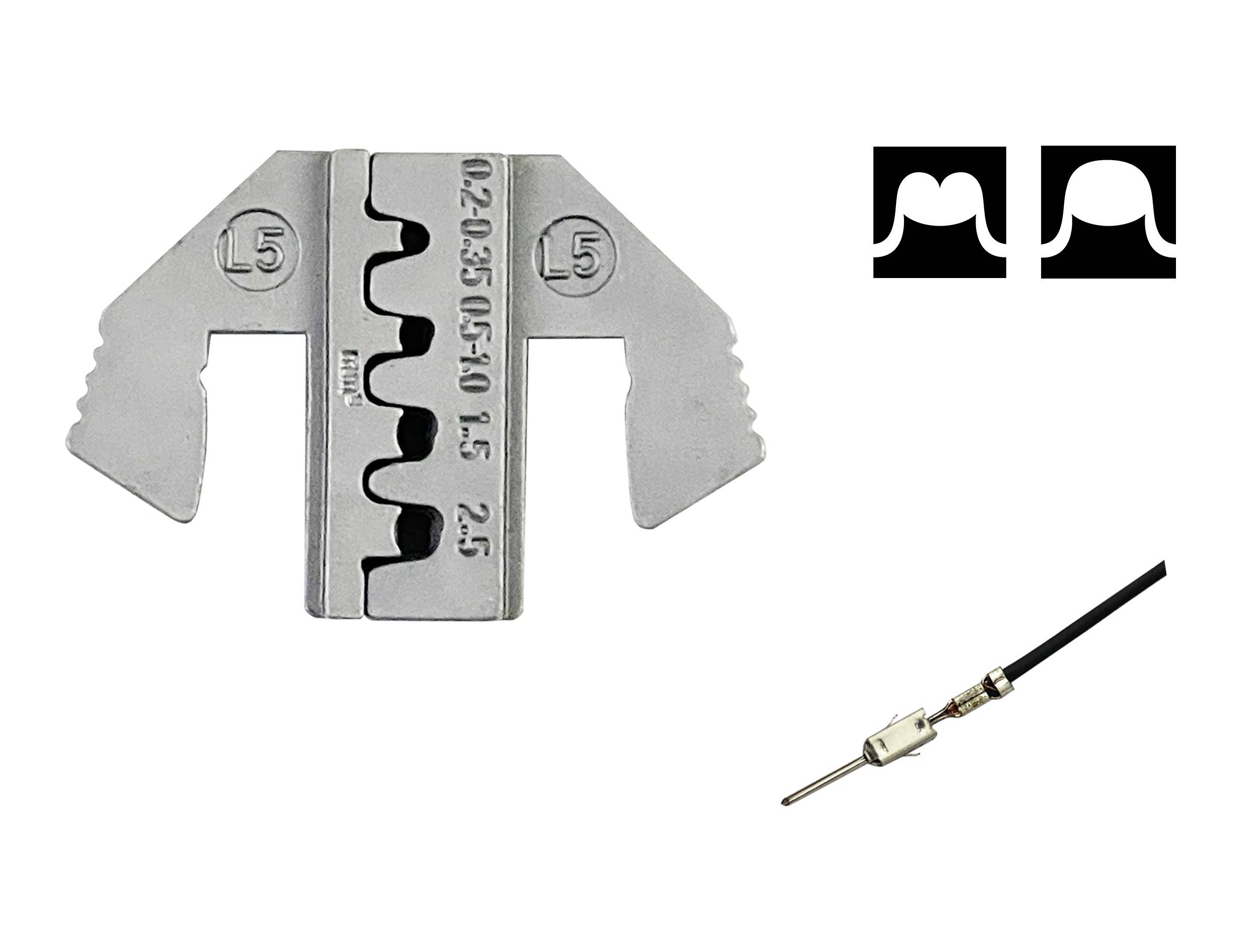

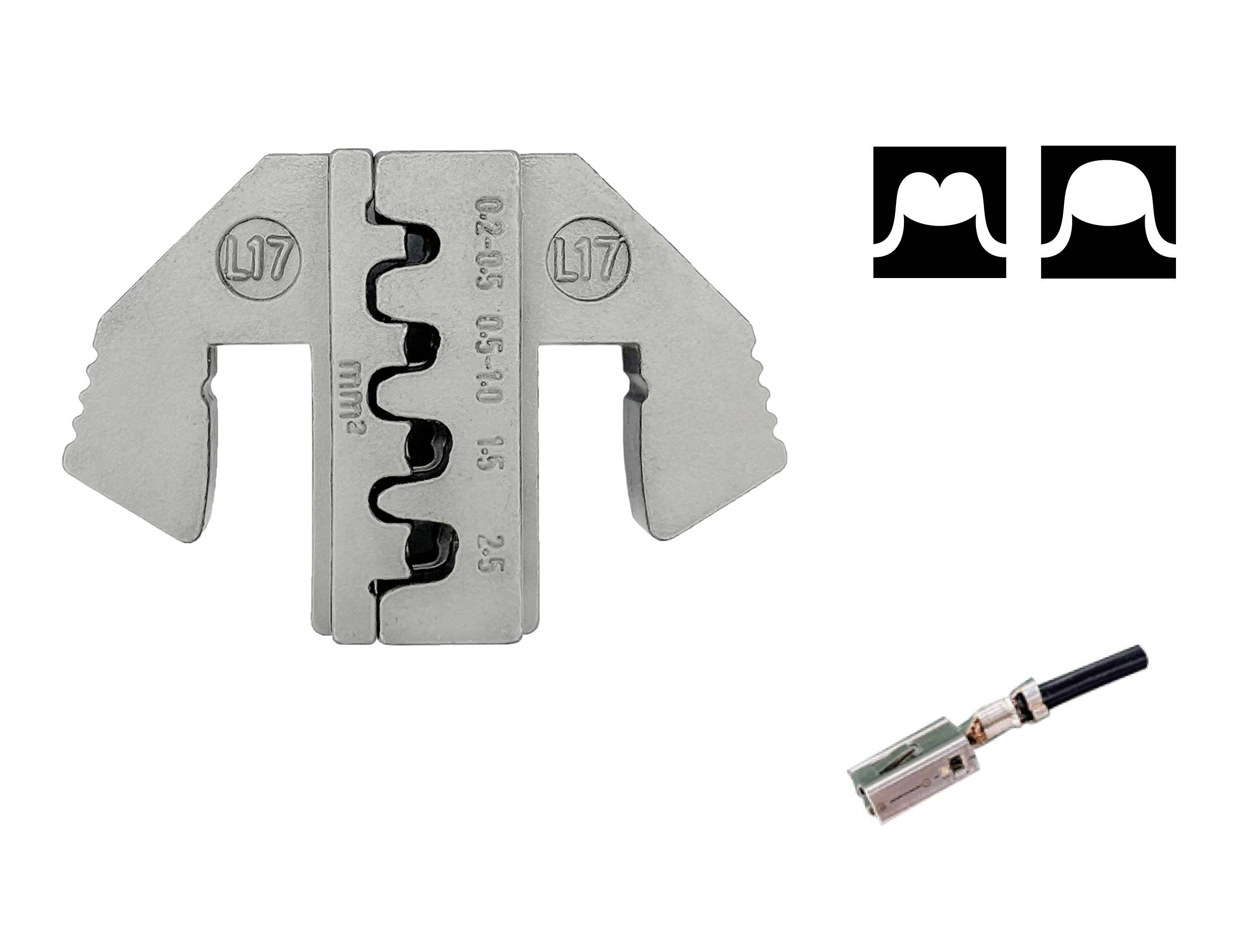

Crimpeinsätze für Steckverbinder, welche hauptsächlich im Automotive-Bereich eingesetzt werden.
- Junior Power Timer
- Junior Timer
- MCP und ST
| Modelle |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| Kontakt hersteller | JPT | JPT & MCP Flachkontakt | JT & ST Buchsenkontakt | JPT & MCP 2.8K Flachkontakte (SWS) | JPT & MCP 2.8K Flachkontakte | MCP 2.8, JPT & Sensor Series Kontakte | JPT & MCP 2.8K Flachkontakte (SWS) |
| Quetschbereich AWG | 24-13 | 20-14 | 20-13 | 24-16 | 24-14 | 24-14 | 20-14 |
| Quetschbereich mm² | 0.2mm²-2.5mm² | 0.5mm²-2.5mm² | 0.5mm²-2.5mm² | 0.2mm²-1.5mm² | 0.2mm²-2.5mm² | 0.2mm²-2.5mm² | 0,5mm²-2,5mm² |
| Art.Nummer | 3209072 | 3209073 | 3209074 | 3209075 | 3209076 | 3209077 | 3209078 |

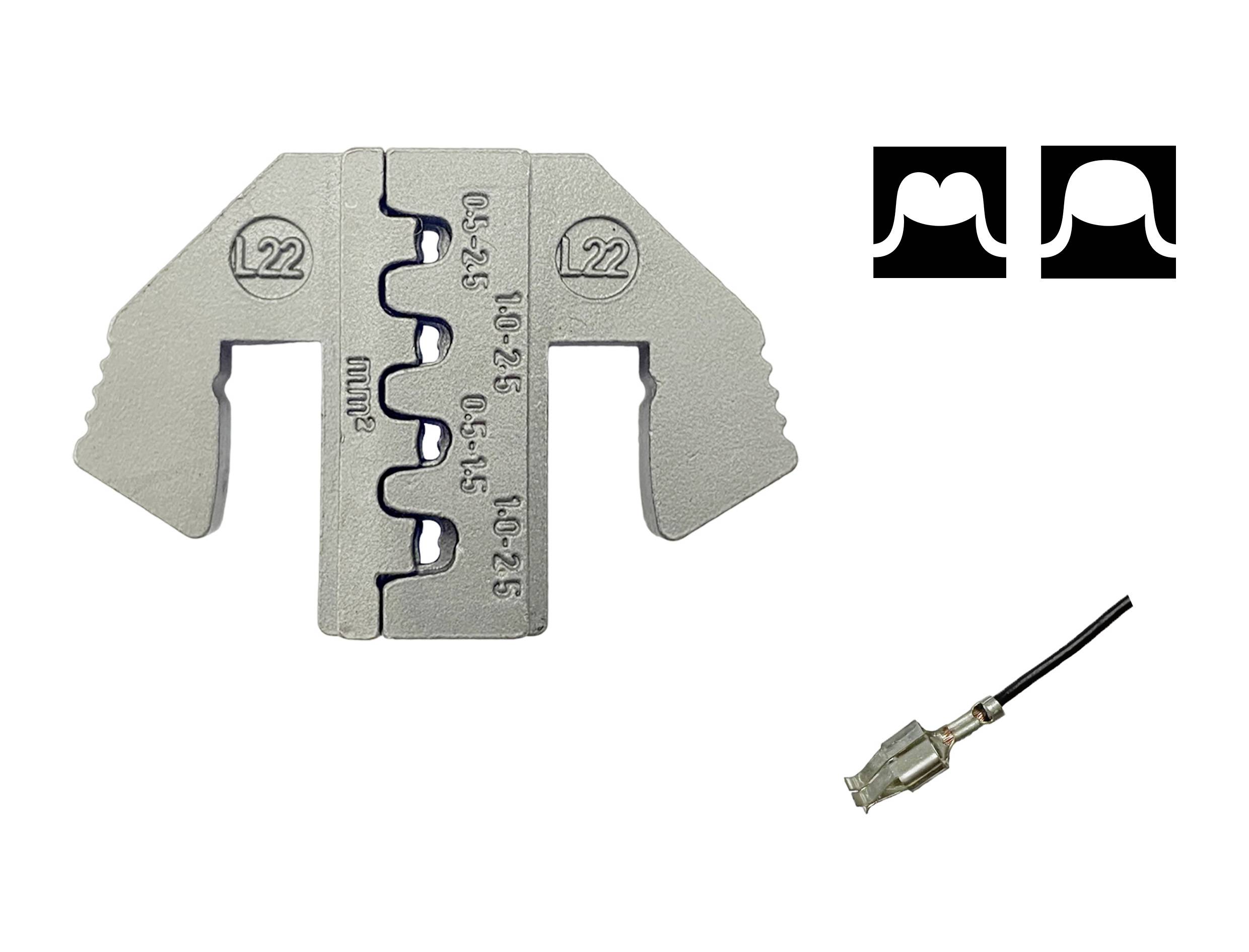

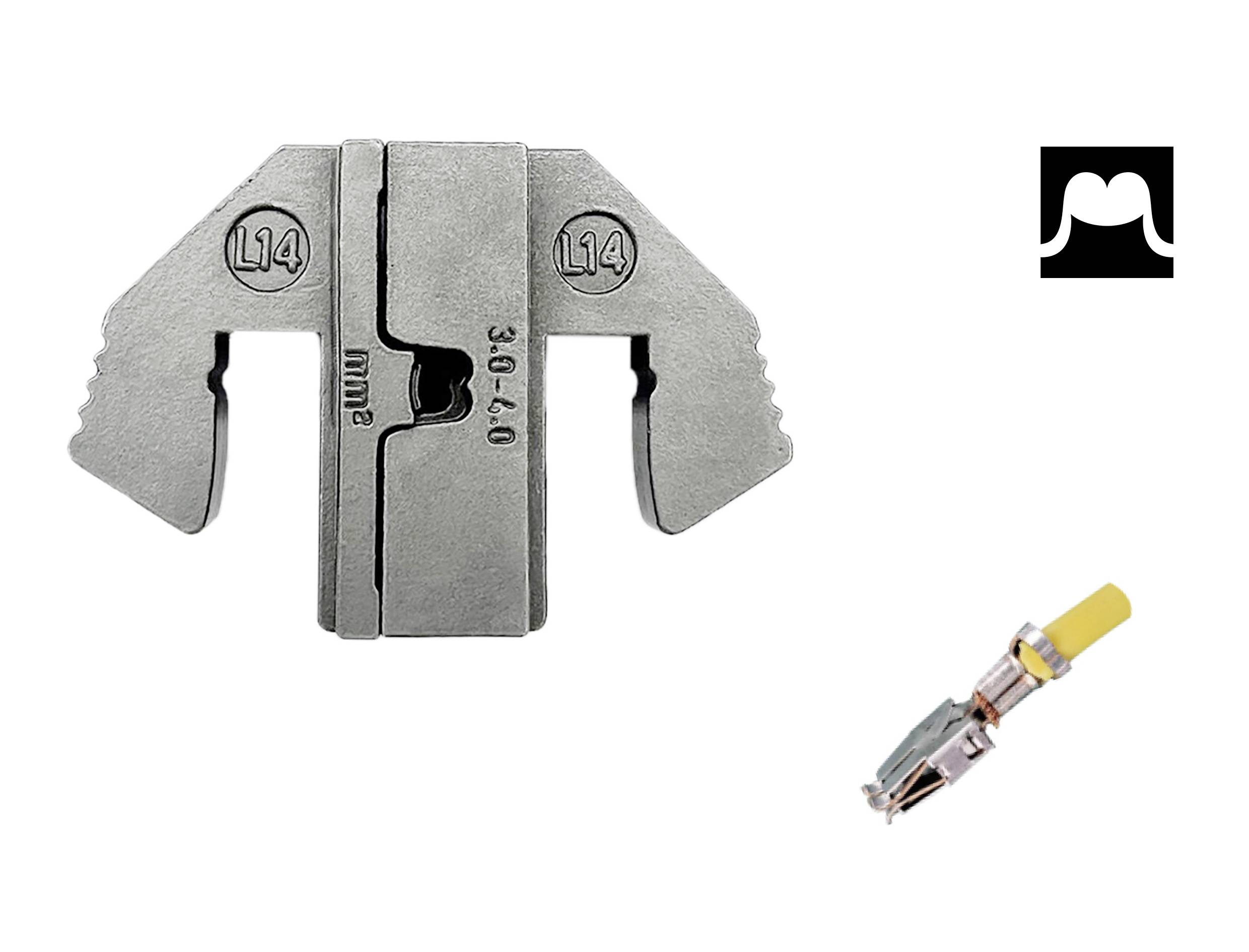

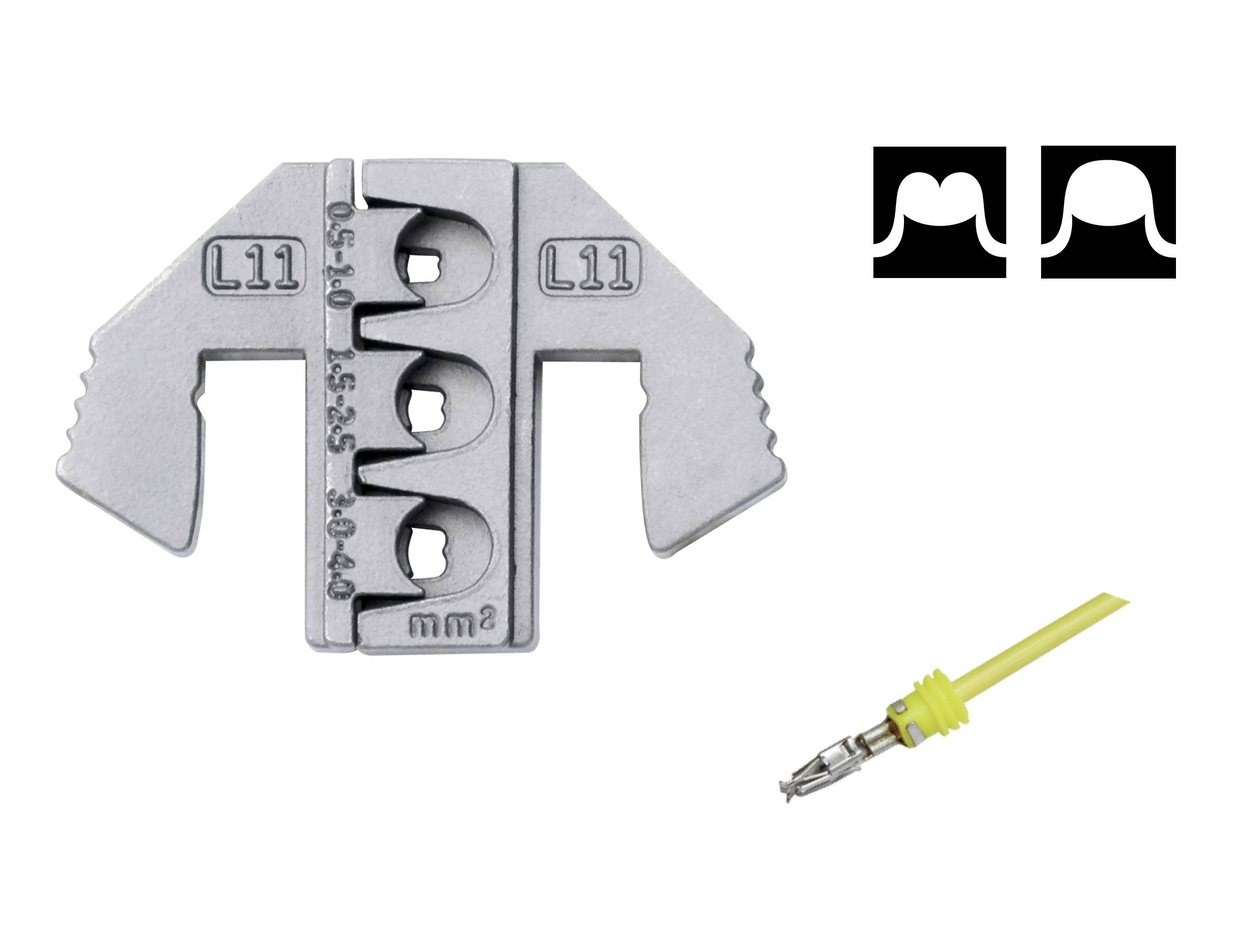

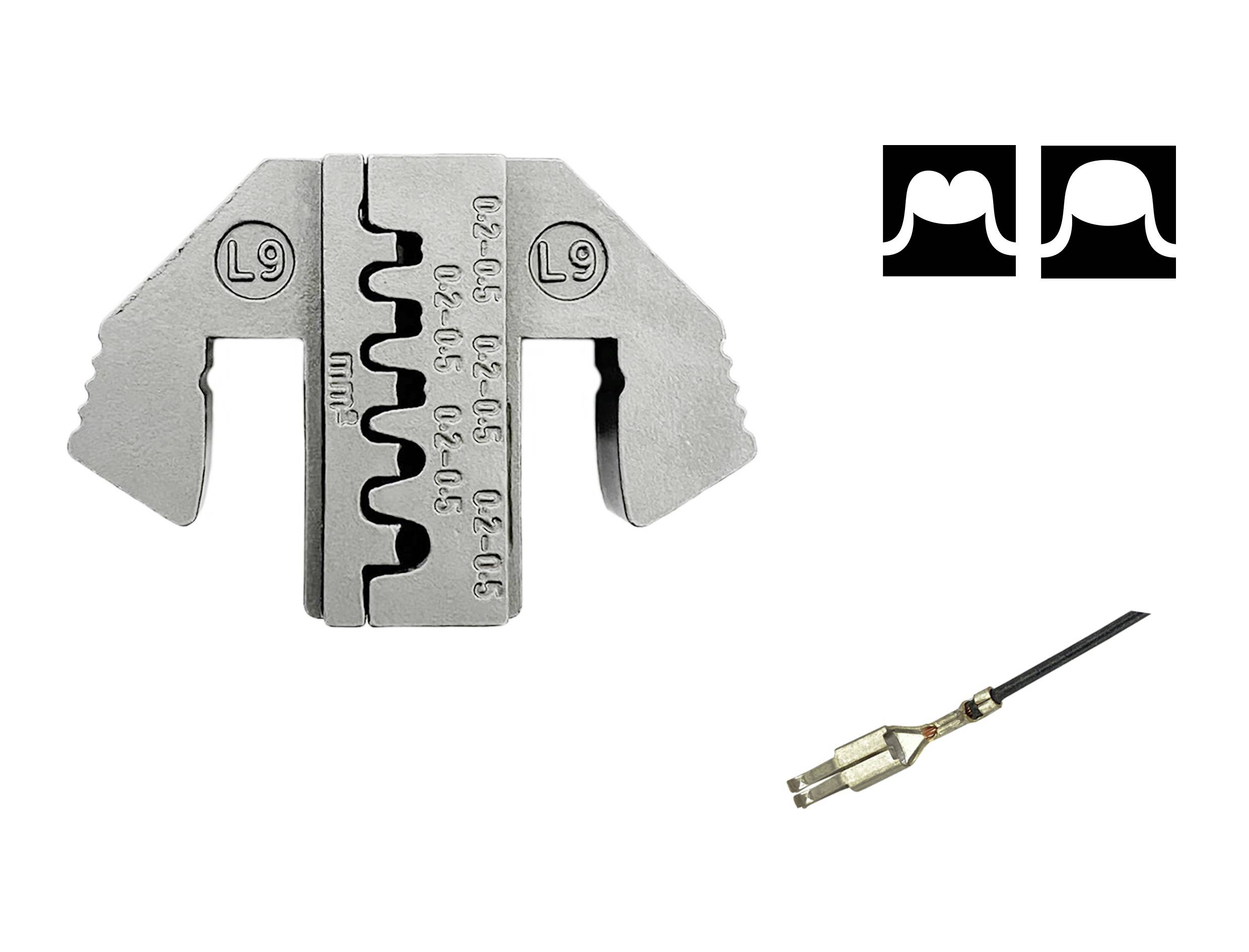

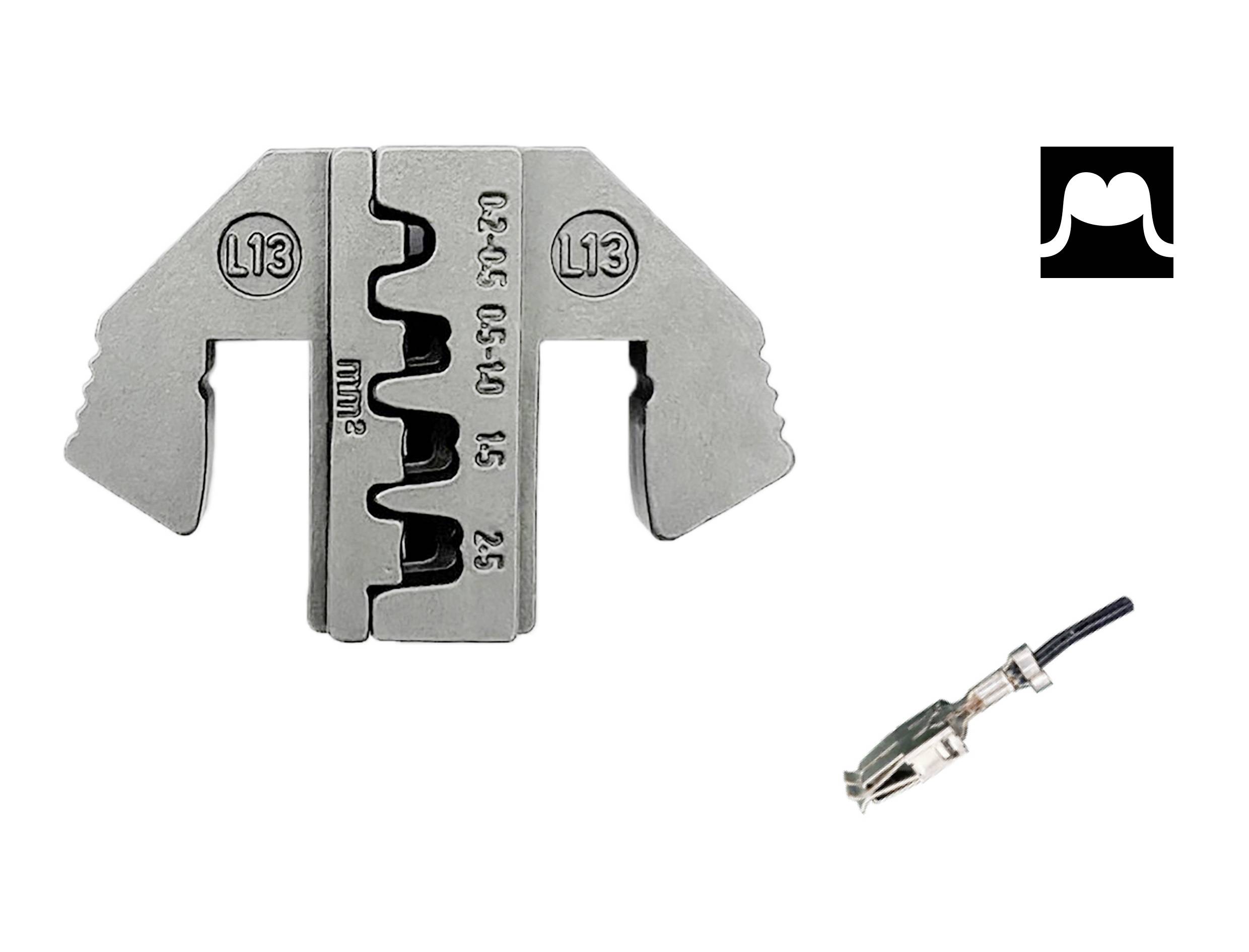

| Modelle |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| Kontakthersteller | JPT Gehäusekontakte | TE CI 2, ST, JT, JPT Flachkontakt | FASTIN-FASTON 2.8, ST, SPT, JPT 2.8, JT 2.8, Formschluss 6.3 Kontakt | SPT Flachkontakt, SPT Buchsenkontakt, MCP | SPT Buchsenkontakt (SWS) | SPT Buchsenkontakt |
SPT Buchsenkontakt
|
| Quetschbereich AWG | 20 - 14 | 20 - 14 | 24 - 20 | 24 - 11 | 20 - 11 | 24 - 14 | 13 - 12 |
| Quetschbereich mm² | 0,5 - 2,5mm² | 0,5 - 2,5mm² | 0,2 - 0,5 mm² | 0,2 - 4 mm² | 0,5 - 4 mm² | 0,2 - 2,5 mm² | 3 - 4 mm² |
| Art.Nr. | 2886637 | 3209079 | 3209080 | 3209081 | 3205511 | 3205513 | 3205514 |

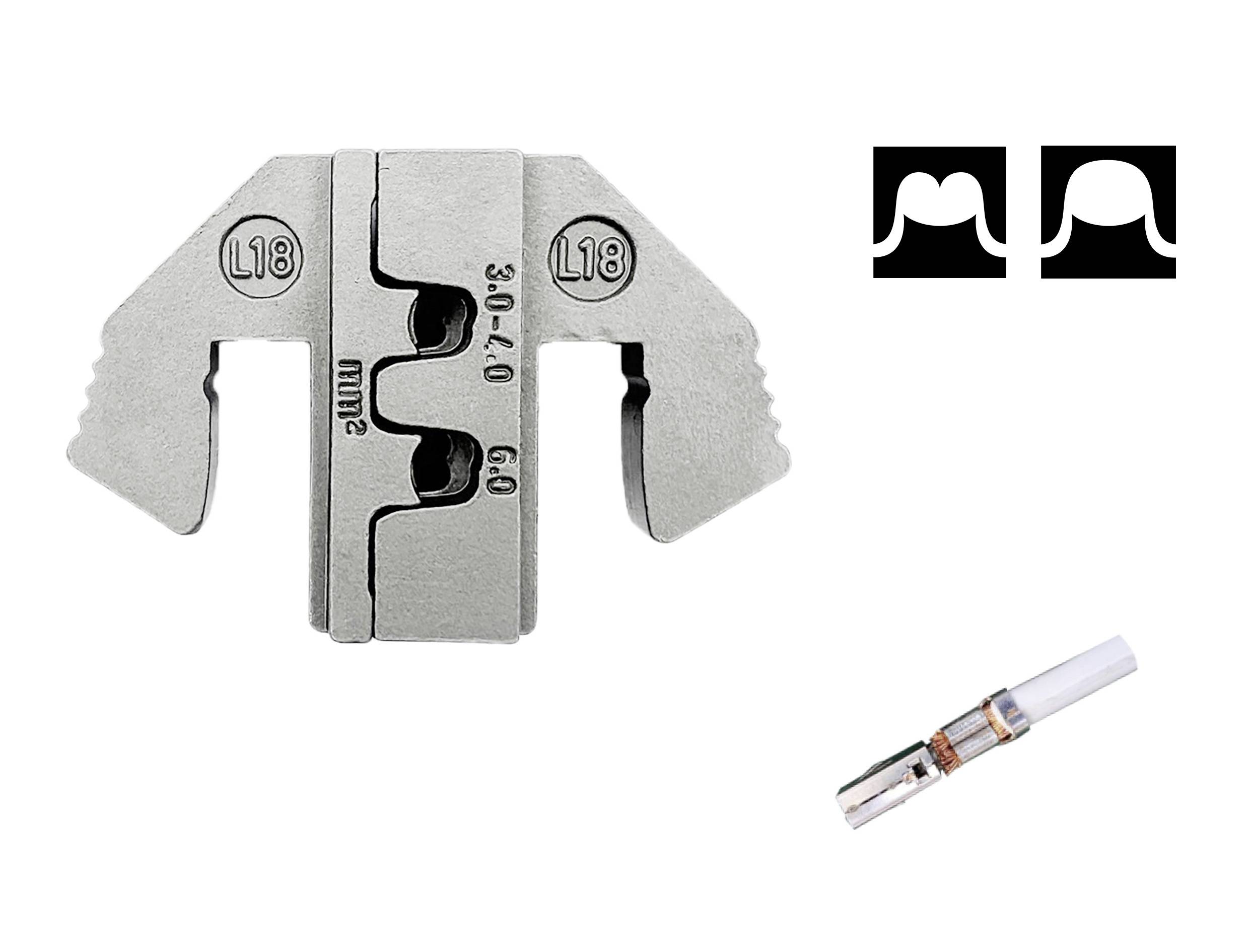

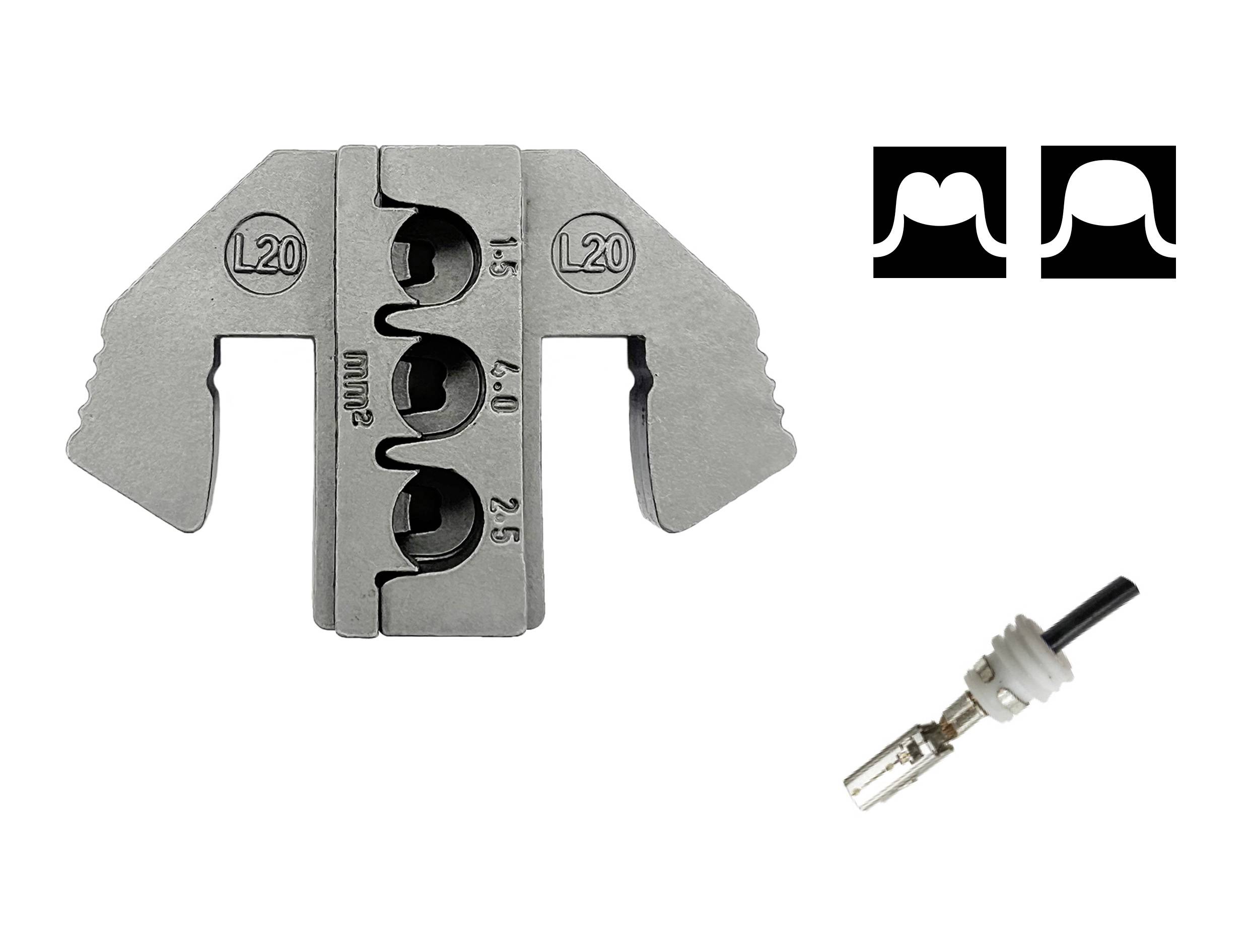

| Modelle |
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
| Kontakthersteller | MCP & SPT 6,3/4,8K Flachkontakt | MCP & SPT 6,3/4,8K Flachkontakt | MCP 6.3/4.8K & SPT Kontakt | MCP 6.3/4.8K & SPT Kontakt | MCP 6.3/4.8K & SPT Kontakt(SWS) | MCP 6.3/4.8K & SPT Kontakt(SWS) | MCP 6.3/4.8K & SPT Flachkontakt(SWS) |
SPT Buchsenkontakt
|
| Quetschbereich AWG | 14 | 20 - 12 | 24 - 14 | 13 - 10 | 24 - 18 | 16 - 14 | 20 - 18 | 20 - 14 |
| Quetschbereich mm² | 2,5mm² | 0,5 - 4 mm² | 0,2 - 2,5 mm² | 3 - 6 mm² | 0,2 - 1 mm² | 1,5 - 2,5mm² | 0,5 - 1 mm² | 0,5 - 2,5 mm² |
| Art.Nr. | 3208618 | 3208619 | 3208620 | 3208621 | 3208622 | 3208623 | 3208624 | 3208313 |

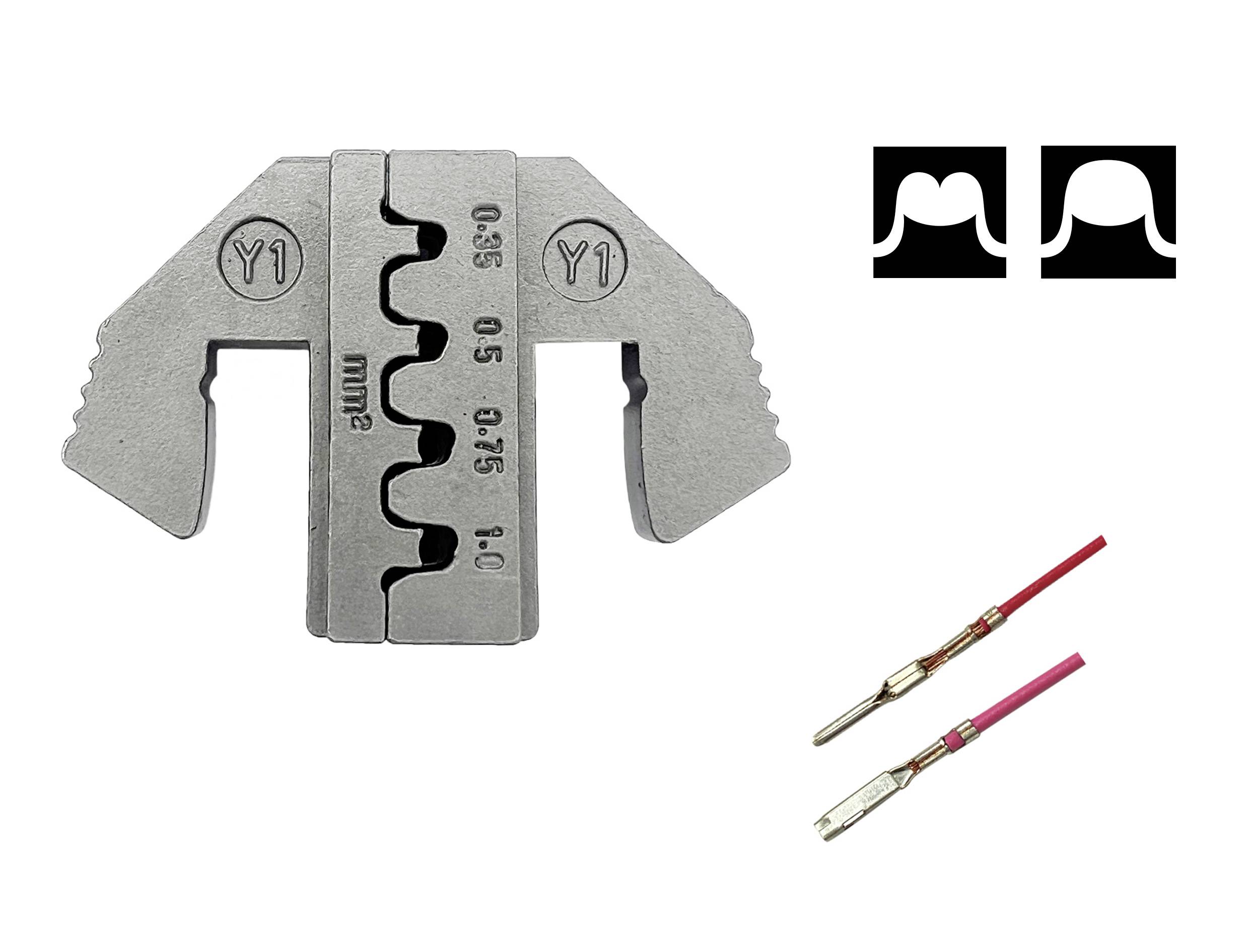

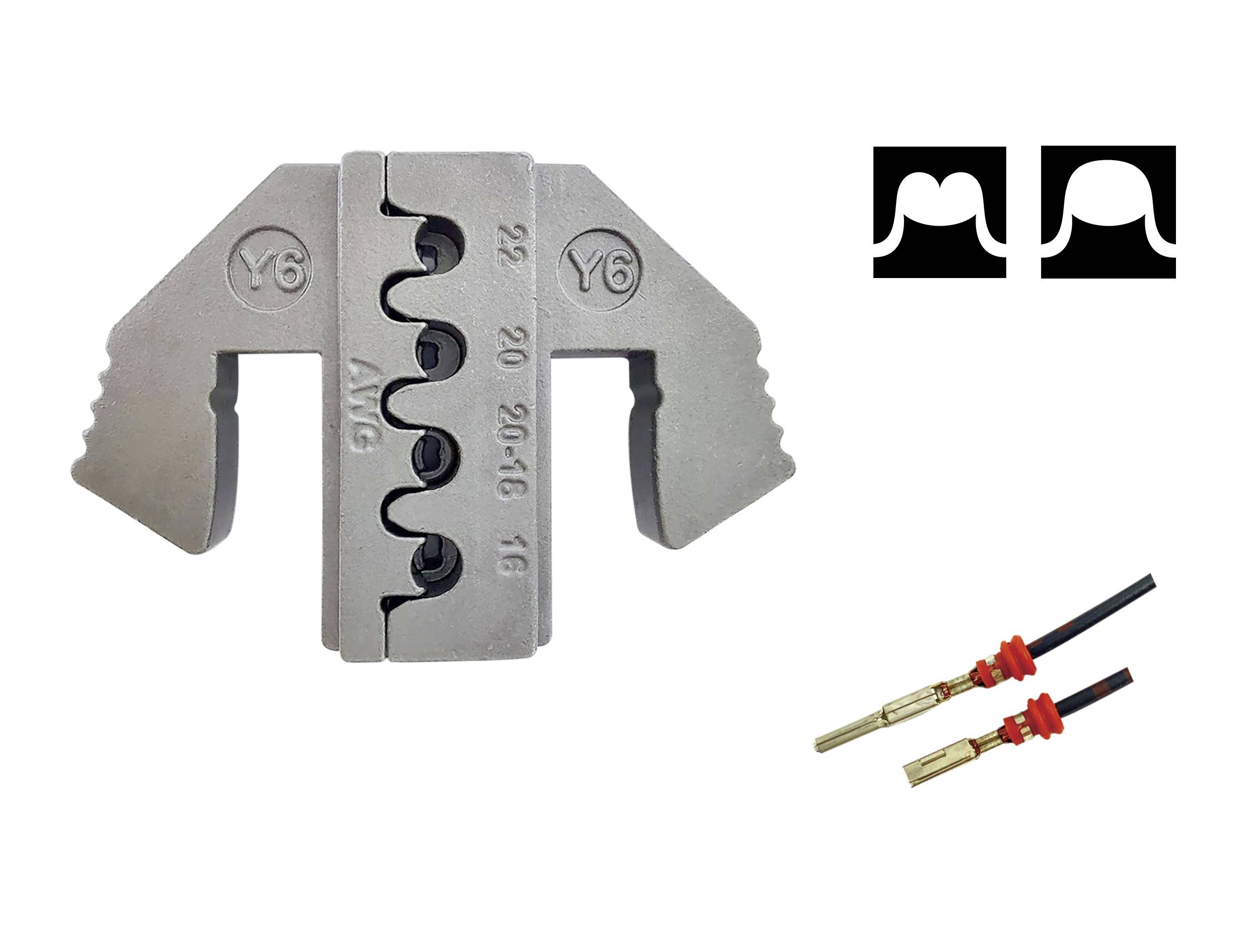

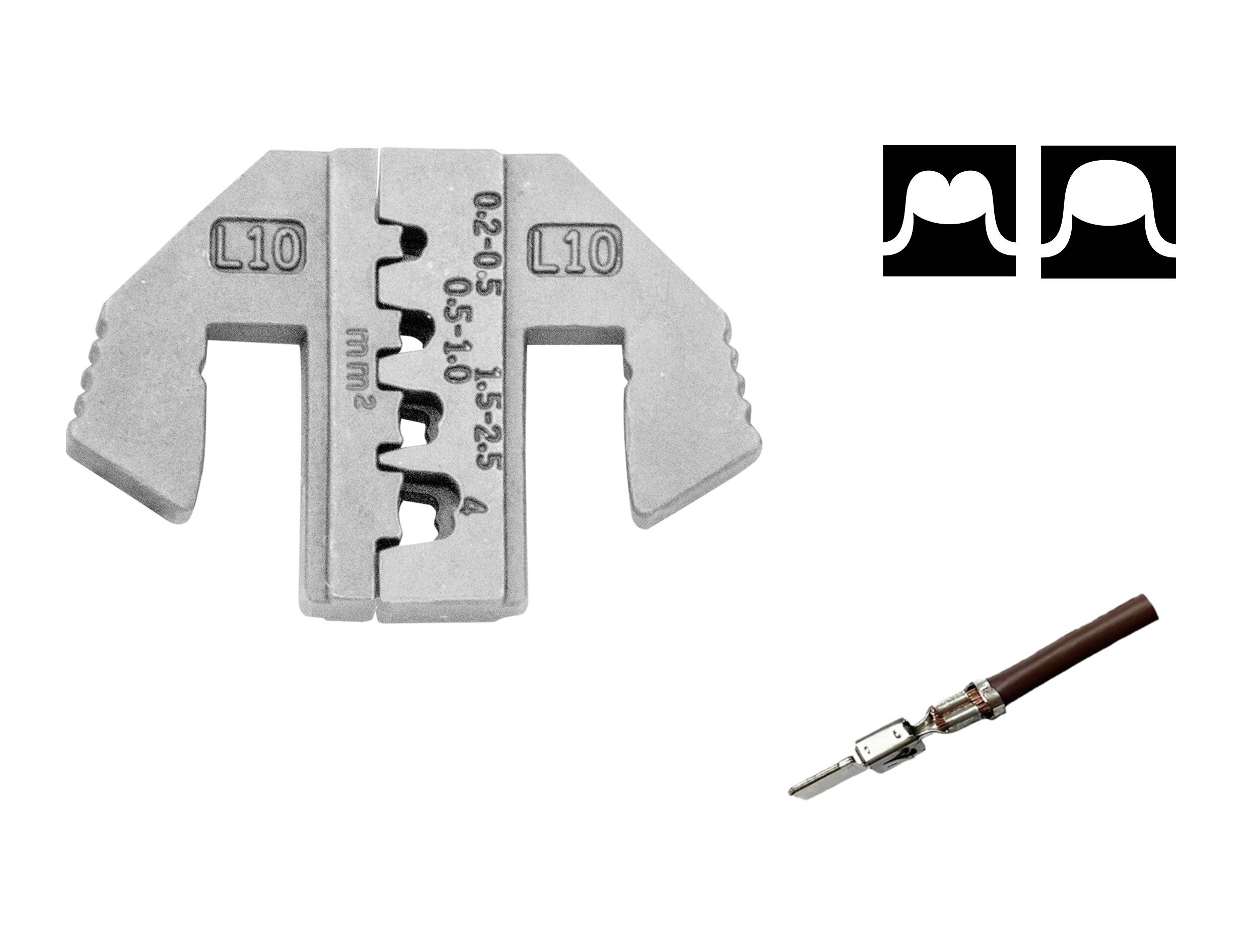

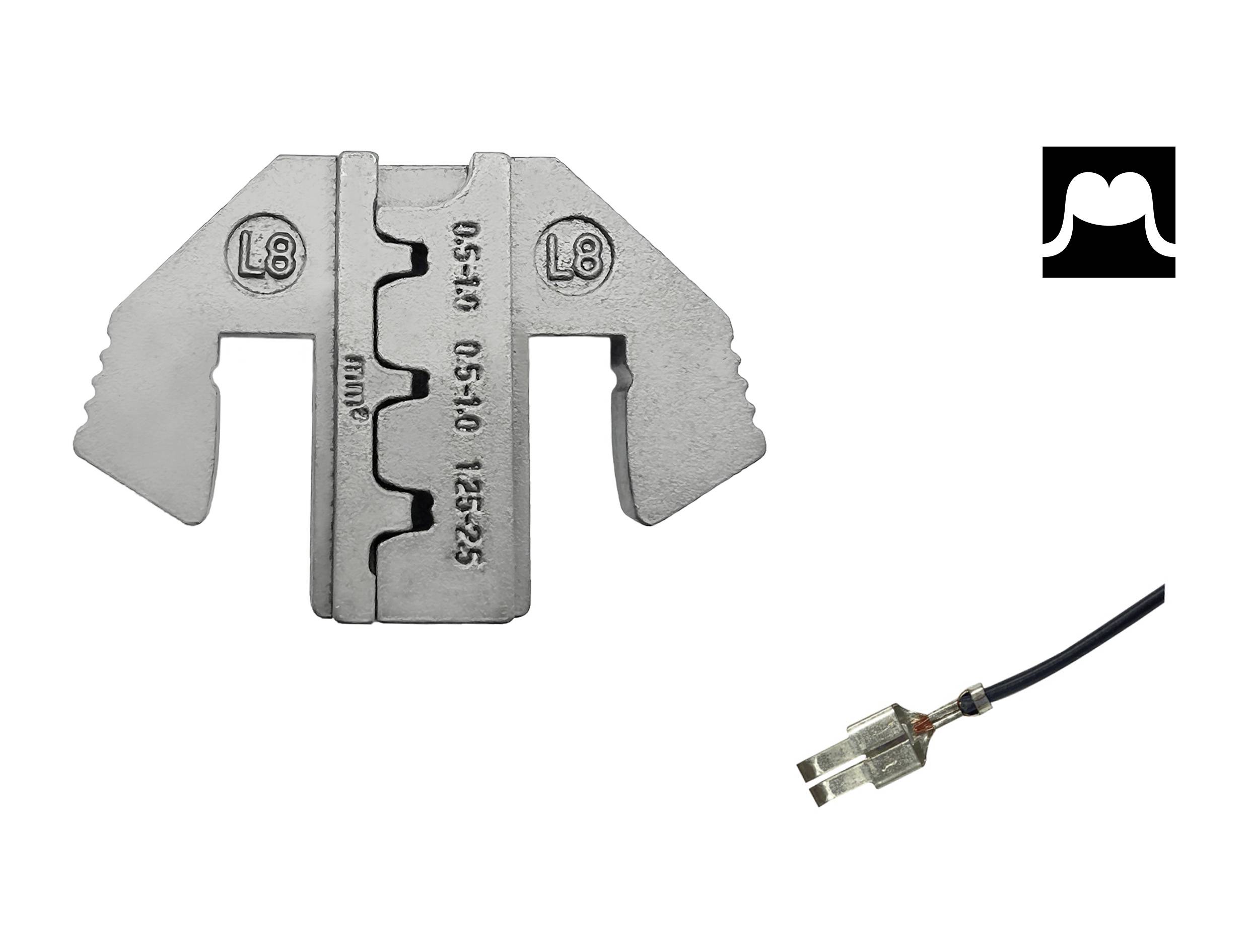

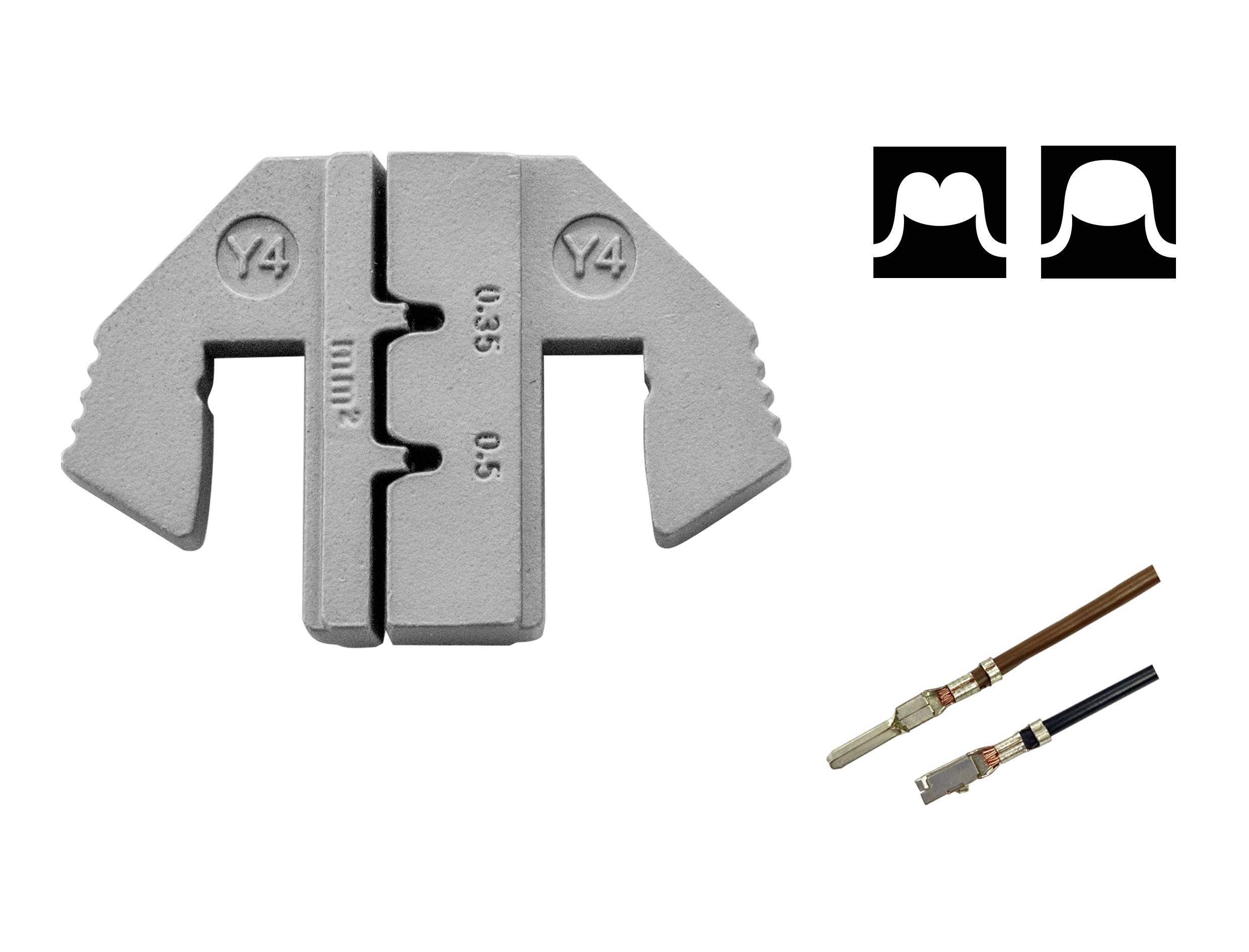

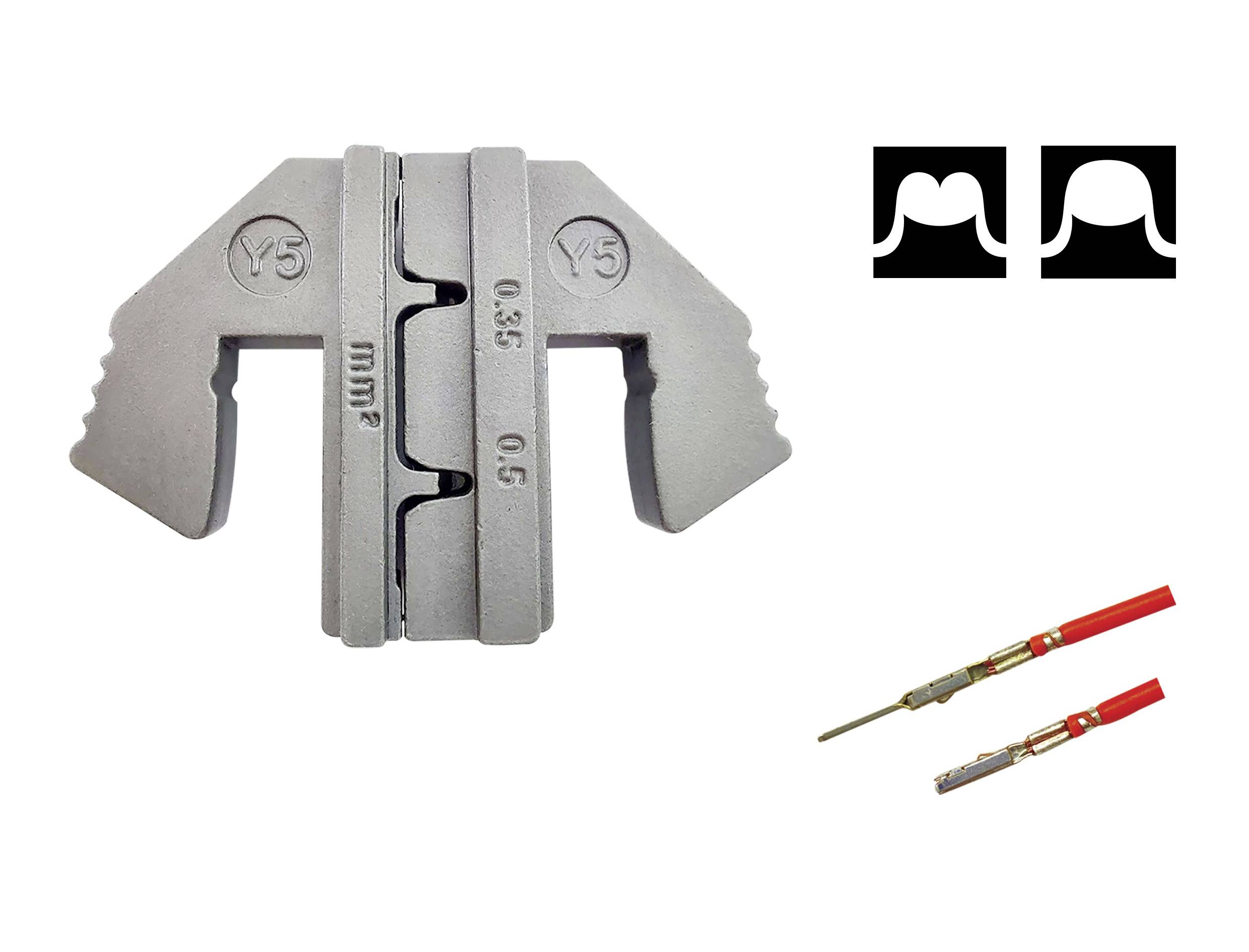

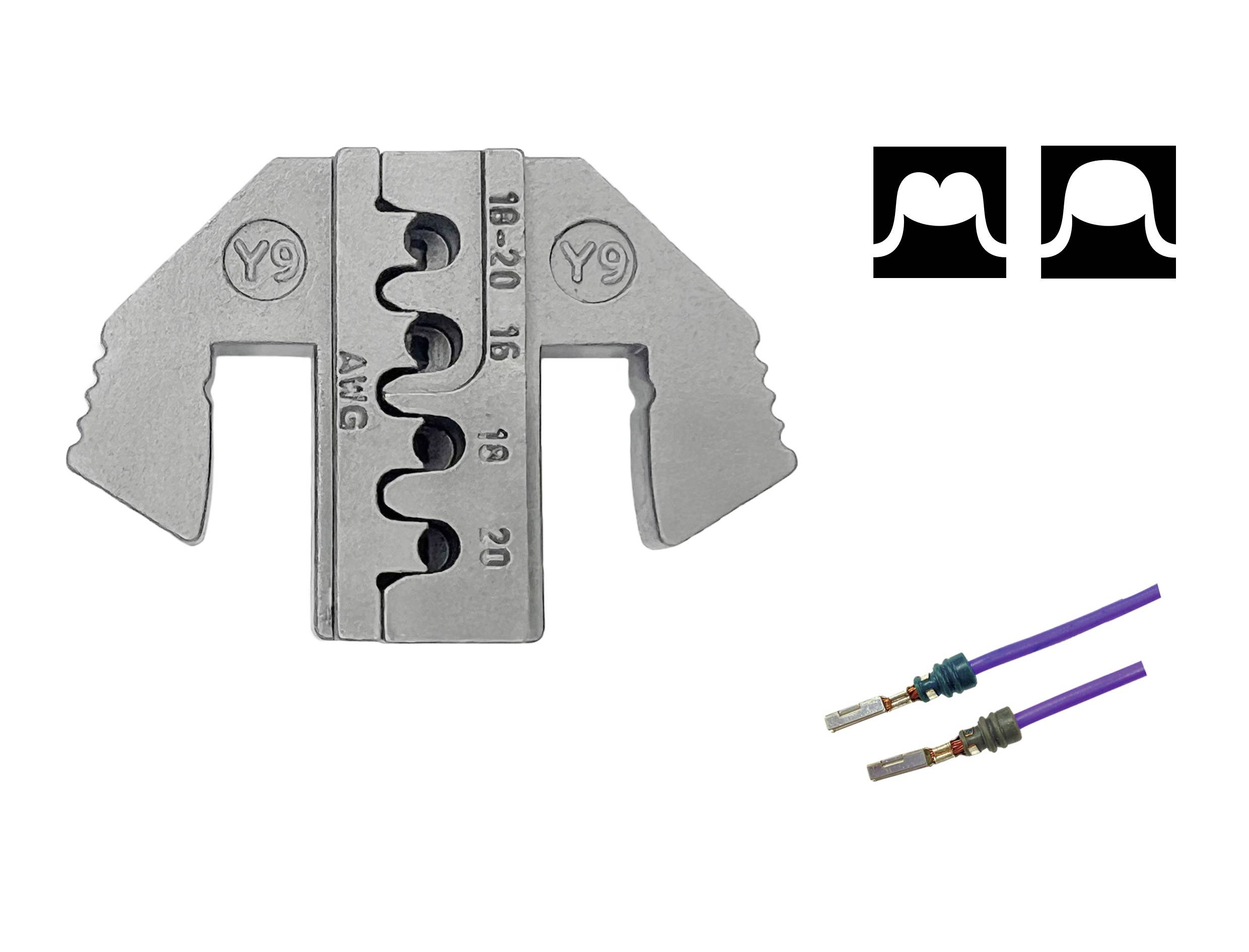

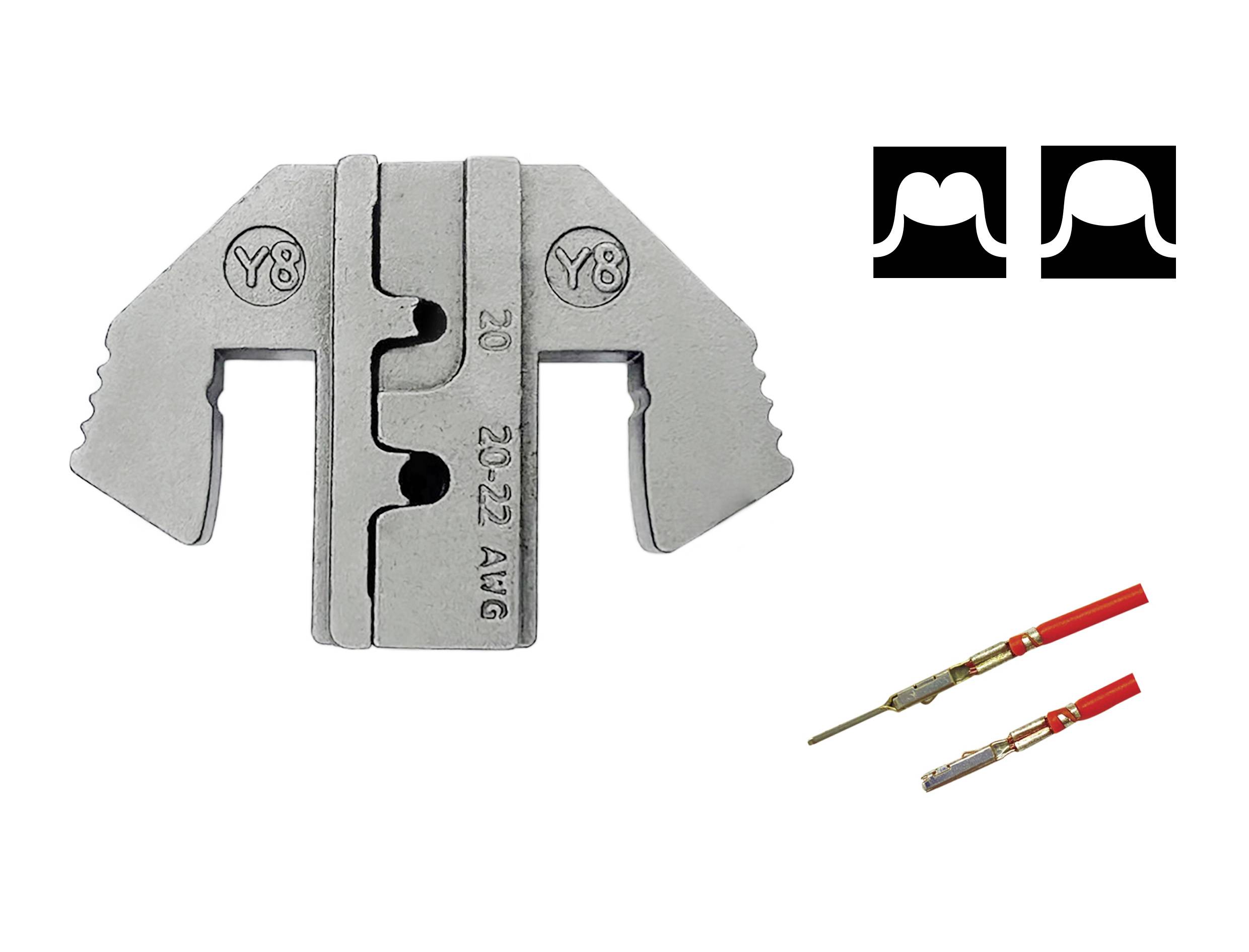

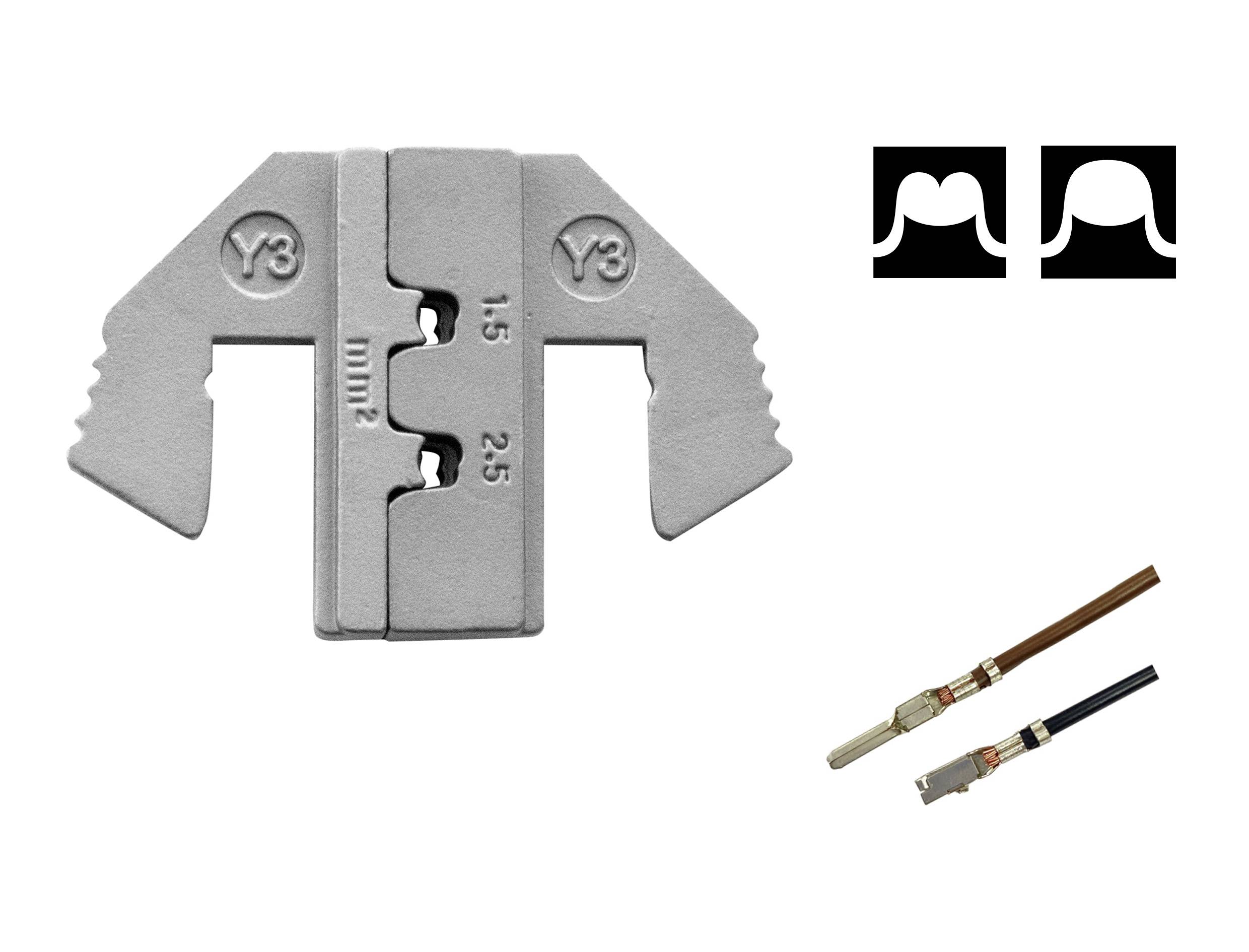

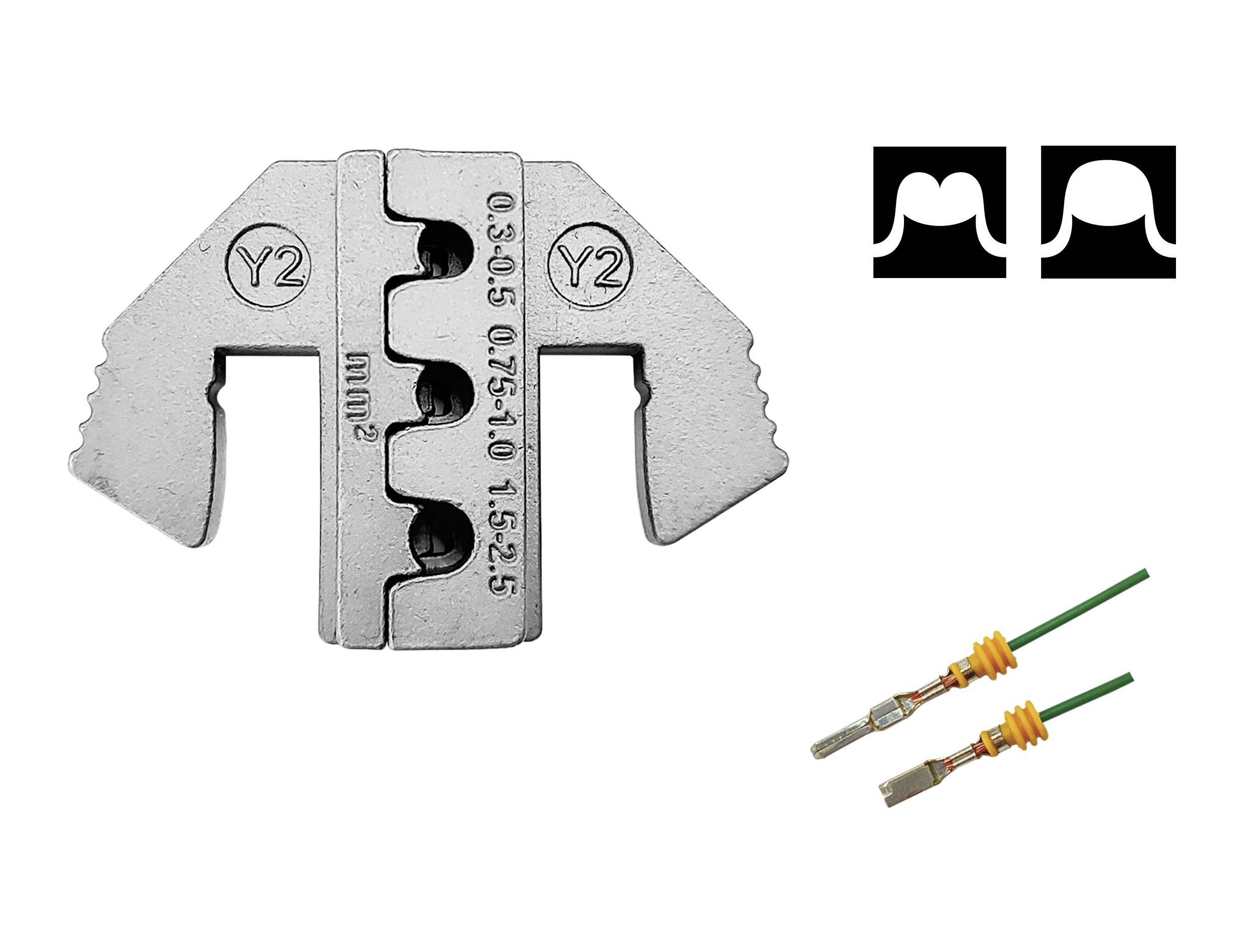

| Modelle |
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|
| Kontakthersteller | Yazaki YES/YESC 1,5 Unversiegelter Kontakt Terminal | Yazaki YES/YESC 2,8 Unversiegelter Kontakt Terminal | Yazaki YES/YESC 2,8 Unversiegelter Kontakt | Yazaki YES/YESC 1,5 Unversiegelter Kontakt Terminal | Yazaki YES/YESC 0,64x0,64 Unversiegelter Kontakt | Yazaki YES/YESC 0,64x0,64 versiegelter Kontakt & Yazaki Terminal 7116-1471 | Yazaki HS/RH 0.64 Serie Terminal & Delphi GT 150 Serie Terminal | Sumitomo Terminal 8100-3655 & Yazaki Terminal 7116-1471 |
| Quetschbereich AWG | 22 - 16 | 22 - 14 | 16 - 14 | 22 - 20 | 22 - 20 | 22 - 16 | 22 - 20 | 20 - 16 |
| Quetschbereich mm² | 0,35 - 1 mm² | 0,3 - 2,5 mm² | 1,5 - 2,5 mm² | 0,35 - 0,5mm² | 0,35 - 0,5mm² | 0,35 - 1,3 mm² | 0,35 - 0,5mm² | 0,5 - 1,3 mm² |
| Art.Nr. | 3208626 | 3208627 | 3208628 | 3208629 | 3208630 | 3208631 | 3208632 | 3208633 |
| Modelle |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|
| Bsp. Kontakt |  |
 |
 |
 |
 |
 |
 |
| Anwendungsbereich | Isolierte Kabelschuhe | Schrumpfschlauch Verbinder | Isolierte Steckverbinder | Isolierte Kabelschuhe | Isolierte Flachsteckhülsen | Kabelschuhe mit Schrumpfschlauch | Isolierte Flachsteckhülsen |
| Quetschbereich AWG | 22AWG-10AWG | 22AWG-8AWG | 22AWG-10AWG | 26AWG-16AWG | 22AWG-14AWG | 22AWG-10AWG | 12AWG-10AWG |
| Quetschbereich mm² | 0.5 mm²-6 mm² | 0.5 mm²-10 mm² | 0.5 mm²-6 mm² | 0.1 mm²-1.5 mm² | 0.5 mm²-2.5 mm² | 0.5 mm²-6 mm² | 4.0 mm²-6.0 mm² |
| Art.Nummer | 1423365 | 1423366 | 1423367 | 1423368 | 1423369 | 1423370 | 2161002 |
| Modelle |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| Kontaktbeispiel |  |
 |
 |
 |
 |
 |
| Geeignete Kabeltypen | RG58 RG59 RG62 RG6 |
RG58 RG59 RG62 RG174 |
RG59 RG58 RG62 RG6 |
RG58 RG59 RG62 RG174 |
RG174 RG179 RG8218 |
RG59 RG58 RG6 |
| Anwendungsbereich | Koaxial-Steckverbinder | Koaxial-Steckverbinder | Koaxial-Steckverbinder | Koaxial-Steckverbinder LWL-Stecker |
Koaxial-Steckverbinder LWL-Stecker |
Koaxial-Steckverbinder |
| Inches ( MIN ) | .068 | .068 | .068 | .043 | .042 | .100 |
| Inches ( MAX ) | .324 | .255 | .319 | 0.255 | .178 | .319 |
| In mm ( MIN ) | 1.72 | 1.72 | 1.72 | 1.09 | 1.07 | 2.54 |
| In mm ( MAX ) | 8.23 | 5.41 | 8.10 | 6.48 | 4.52 | 9.14 |
| Artikel | 1423396 | 1423397 | 1423398 | 1423399 | 1423401 | 1423402 |

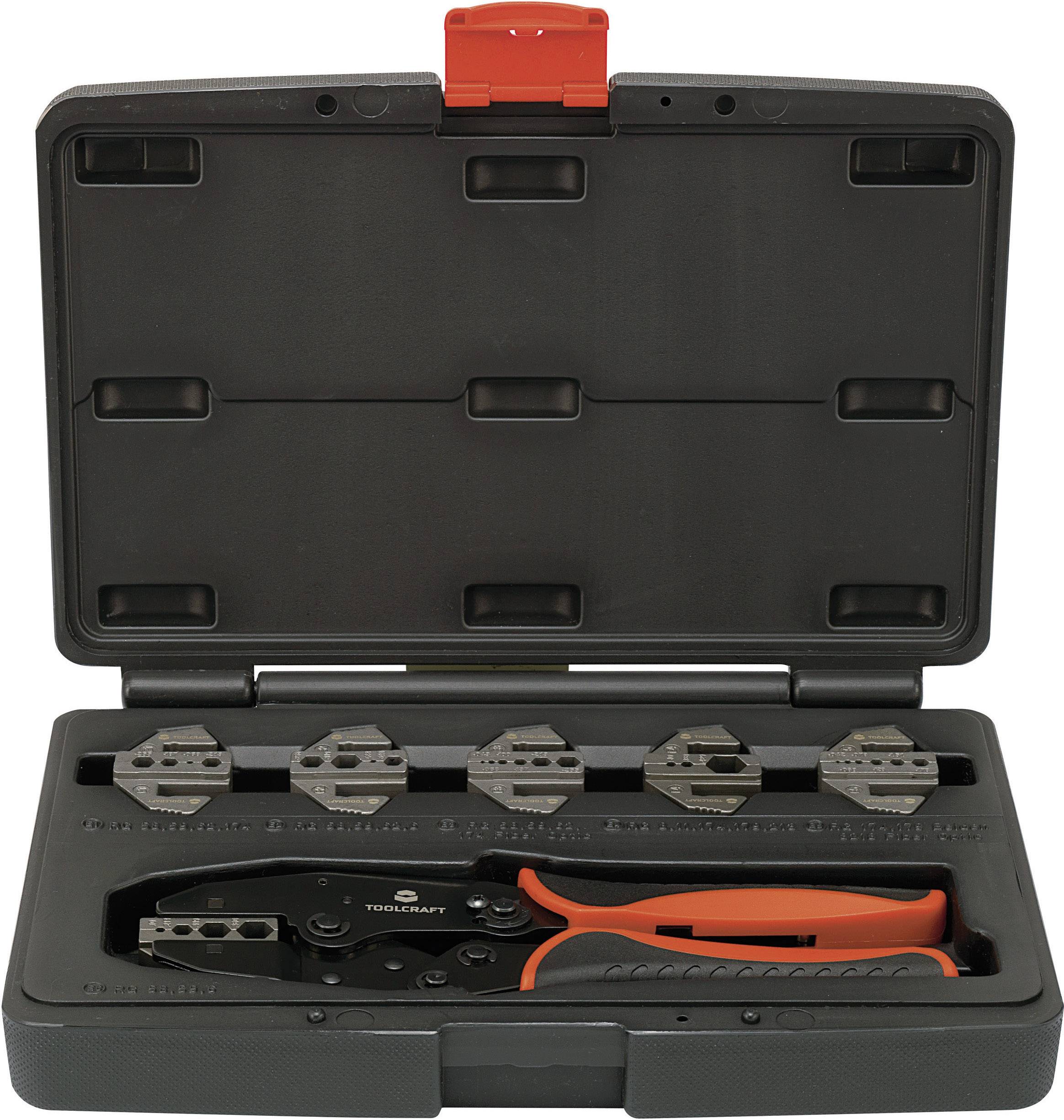

| Modell |
|
|
|
|---|---|---|---|
| Anwendung | Automotive | Aderendhülsen | Koax |
| Zange | Kurze Zange für Einhandbediehnung | Kurze Zange für Einhandbediehnung | Kurze Zange für Einhandbediehnung |
| Anzahl Crimpeinsätze | 5 | 3 | 6 |
| Crimpeinsatz für | isolierte Kabelschuhe 0,5 - 6 mm² unisolierte Kabelschuhe 0,5 - 10 mm² unisolierte Flachstecker 0,5 - 6 mm² Flachstecker / D-Sub Stecker 2,5 - 10 mm² Zündkerzenstecker und Verteiler |
Aderendhülsen 0,5 - 35 mm² | RG6 RG8 RG11 RG58 RG59 RG62 RG174 RG179 RG213 RG8218 |
| Koffer | Kompakter Hartschalenkoffer | Kompakter Hartschalenkoffer | Kompakter Hartschalenkoffer |
| Freie Fächer für weitere Crimpeinsätze | - | 3 - falls Aderendhülsen anderweitig aufbewahrt werden | - |
| Art.-Nr. | 430461 | 2567821 | 818645 |
Diese Sets sind teilweise mit passenden Steckersortimenten bestückt und enthalten generell die etwas längere Zange, welche auch für die Zweihandbedienung geeignet ist.
Je nach persönlichen Einsatzzweck können diese Sets mit beliebigen Einsätzen erweitert werden. Alles passt zussammen.
