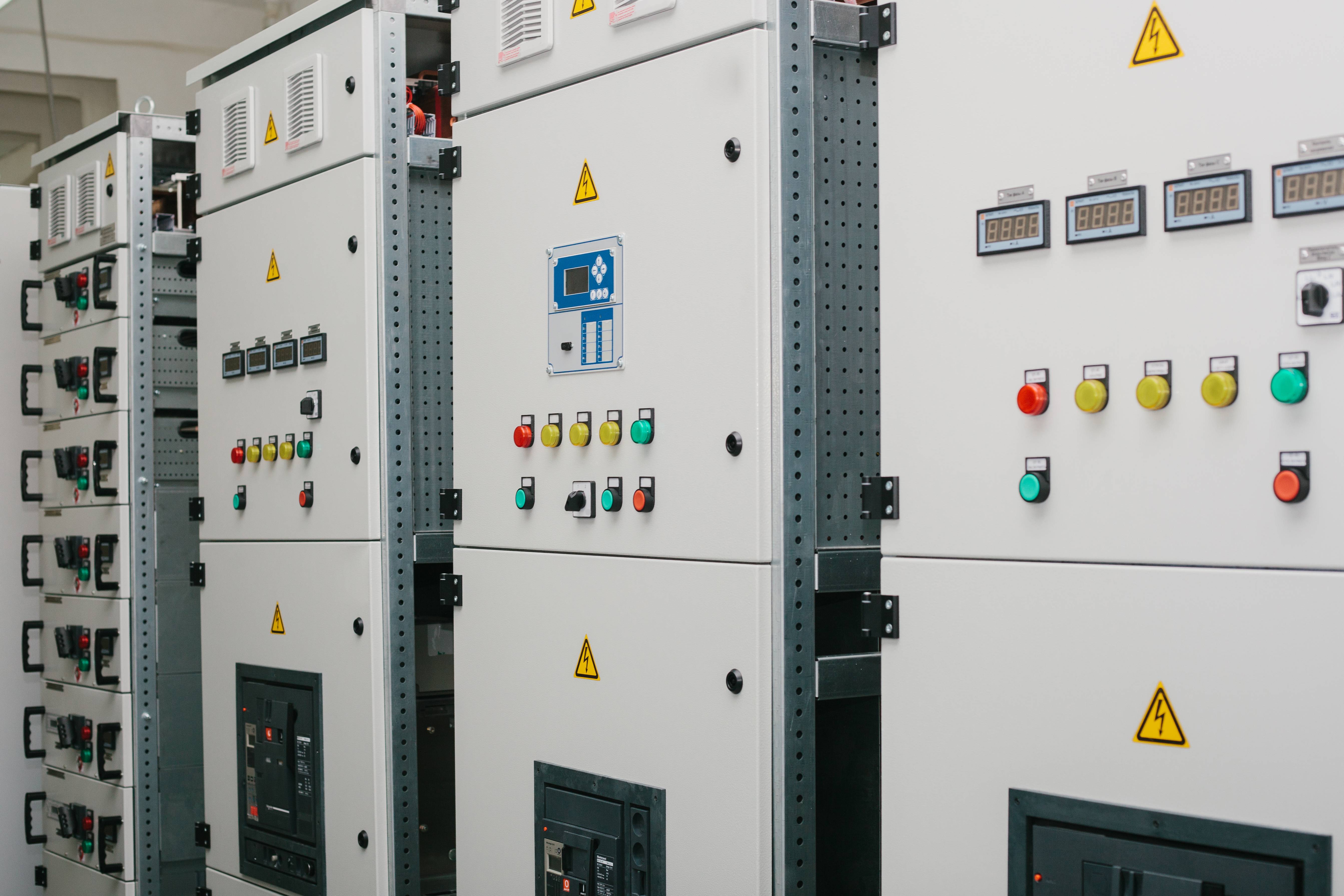

Die meist benötigten Schalter, Taster Signalgeber sowie Schlüsselschalter von TRU Components mit einem Einbaudurchmesser von 22 mm für den Schalttafel- und Schaltschrankbau. Übersichtlich in Tabellen angeordnet, um einen schnellen Überblick über die technischen Eigenschaften zu erhalten. Alle Produkte verfügen über eine hohe elektrische und mechanische Lebensdauer und halten dadurch die Instandhaltungskosten gering.
Drehschalter
Schalter und Taster unbeleuchtet
Schalter und Taster mit Beleuchtung
Schalter und Taster mit Ringbeleuchtung
Schlüsselschalter
Vandalensichere Taster und Schalter
Leuchtmelder
Akustische SignalgeberTechnische Daten:
- Einbaudurchmesser 22 mm
- Mechanische Lebensdauer > 500.000 Zyklen
- Schraubanschluss
- Frontplatten-Stärke 0,5 - 5 mm
- Schutzart IP40
| Artikelnummer |
|
|
|
|
|
| Schaltvermögen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 2 Schließer | 2 Schließer | 2 Schließer |
| Betätigungsschema |  |  |  |  |  |
| Positionen / Schaltwinkel | 2 / 90° | 2 / 90° | 3 / 45° | 3 / 45° | 3 / 45° |
| Kontakte (Schalterposition) ¹ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ | L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ | L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ | L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
¹ ⚪⚪ Kontaktpaar offen, ⚫⚫ Kontaktpaar geschlossen
Drucktaster und Druckschalter ohne Beleuchtung
Technische Daten:
- Einbaudurchmesser 22 mm
- Schraubanschluss
- Einbautiefe 55 mm
- Abmessungen (Ø x L) 34 mm x 68,3 mm
- Frontplatten-Stärke 0,5 - 5 mm
- Schutzart IP40
| Artikelnummer |
|
|
|
|
|
| Taster | ✓ | ✓ | ✓ | ||
| Schalter | ✓ | ✓ | |||
| Druckknopffarbe | Rot | Grün | Blau | Rot | Grün |
| Schaltvermögen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner |
Technische Daten:
- Einbaudurchmesser 22 mm
- Frontplatten-Stärke 0,5 - 5 mm
- Abmessungen (Ø x L) 34 mm x 85,5 mm
- Einbautiefe 72 mm
- Schraubanschlüsse
- Schutzgrad IP 40
| Artikelnummer |
|
|
|
|
|
| Taster | ✓ | ✓ | ✓ | ||
| Schalter | ✓ | ✓ | |||
| Druckknopffarbe | Rot | Grün | Blau | Grün | Blau |
| Beleuchtung | ✓ | ✓ | ✓ | ✓ | ✓ |
| LED-Spannung | 12 V | 12 V | 12 V | 12 V | 12 V |
| Schaltvermögen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner |
Technische Daten:
- Einbaudurchmesser 22 mm
- Schraubanschluss
- Einbautiefe 72 mm
- Abmessungen (Ø x L) 34 mm x 85,3 mm
- Frontplatten-Stärke 0,5 - 5 mm
- Schutzart IP40
Kompakte Bauweise
LED Leuchtring
| Artikelnummer |
|
|
|
|
|
| Taster | ✓ | ✓ | ✓ | ||
| Schalter | ✓ | ✓ | |||
| Leuchtfarbe | Rot | Grün | Blau | Rot | Blau |
| LED-Spannung | 12 V | 12 V | 12 V | 12 V | 12 V |
| Schaltvermögen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner |
Technische Daten:
- Einbaudurchmesser 22 mm
- Schutzart IP40
- Frontplatten-Stärke 0,5 - 5 mm
- Einbautiefe 52,5 mm
- Abmessungen (Ø x L) 30 mm x 73,5 mm
| Artikelnummer |
|
|
|
|
| Schaltvermögen | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A | AC 250V / 5A |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 2 Schließer | 2 Schließer |
| Betätigungsschema | | | | |
| Positionen / Schaltwinkel | 2 / 90° | 2 / 90° | 3 / 45° | 3 / 45° |
| Kontakte (Schalterposition) ¹ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ | L ⚪⚪ ⚫⚫ R ⚫⚫ ⚪⚪ | L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ | L ⚫⚫ ⚪⚪ C ⚪⚪ ⚪⚪ R ⚪⚪ ⚫⚫ |
¹ ⚪⚪ Kontakt offen; ⚫⚫ Kontakt geschlossen
Technische Daten:
- Einbaudurchmesser 22 mm
- Druckknopfdurchmesser 25 mm
- Gefertigt aus Edelstahl
- Schutzart IP65
- Lötanschlüsse
- Sehr flacher Druckknopf (nur 1,8 mm)
- Frontplatten-Stärke max. 8 mm
- Einbautiefe Taster 35,8 mm
- Einbautiefe Schalter 40,5 mm
| Artikelnummer |
|
|
|
| Taster | ✓ | ✓ | |
| Schalter | ✓ | ||
| Leuchtfarbe | RGB/ Rot Grün Blau | RGB/ Rot Grün Blau | RGB/ Rot Grün Blau |
| LED-Spannung | 12 V | 12 V | 12 V |
| LED Ansteuerung | Gemeinsame Kathode | Gemeinsame Anode | Gemeinsame Kathode |
| Kontaktart | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner | 1 Schließer / 1 Öffner |
| Schaltvermögen | AC 250V / 3A | AC 250V / 3A | AC 250V / 3A |
LED-Signalleuchten
Technische Daten:
- Einbaudurchmesser 22 mm
- Elektrische Lebensdauer > 30.000 Stunden
- Schraubanschlüsse
- Schutzart IP40
- Frontplatten-Stärke max. 6 mm
- Einbautiefe 38 mm
- Abmessungen (Ø x L) 29 mm x 51 mm
| Artikelabbildung |  |  |  |  |
| Artikelnummer | 12V DC 140391 24V DC 140395 230V AC 140400 | 12V DC 140390 24V DC 140394 230V AC 140399 | 12V DC 140389 24V DC 140393 230V AC 140397 | 12V DC 140392 24V DC 140396 230V AC 140401 |
| Typ | LED-Signalleuchte | LED-Signalleuchte | LED-Signalleuchte | LED-Signalleuchte |
| Leuchtfarbe | Blau | Grün | Rot | Weiß |
| Abmessungen | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm | (Ø x L) 29 mm x 51 mm |
Technische Daten:
- Einbaudurchmesser 22 mm
- Elektrische Lebensdauer > 30.000 Stunden
- Geräusch-Entwicklung ≥80dB(10cm)
- Frequenz 2300±300 Hz
Akustische und optische Signalgeber kombiniert in einem Gehäuse
Technische Daten:
- Einbaudurchmesser 22 mm
- Elektrische Lebensdauer > 30.000 Stunden
- Helligkeit ≥100cd/m2
- Geräusch-Entwicklung ≥80dB(10cm)
- Frequenz 2300±300 Hz
| Artikelnummer |
|
|
|
|
| Betriebsspannung | 12V DC | 24V DC | 230V AC | 230V AC |
| Typ | Einbausummer mit Blinkleuchte | Einbausummer mit Blinkleuchte | Einbausummer mit Blinkleuchte | Einbausummer mit Blinkleuchte |
| Signal | akustisch optisch | akustisch optisch | akustisch optisch | akustisch optisch |
| Lichtfarbe | Rot | Rot | Rot | Weiß |
| Abmessungen | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm | (Ø x H) 29 mm x 63 mm |
