Messleitungen

Messleitungen sind isoliert mit

• Gummi für heiße Betriebsbedingungen, einseitig mit IEC- oder Schutzkontakt-Stecker und auf der anderen Seite mit Messanschlüssen ausgestattet.
• PVC für hochflexible Messleitungen und hohen Isolierungsanforderungen. Diese Messleitungen gibt es auch in trittfester Ausführung und mit einem inneren Farbmantel, der Beschädigungen an der Isolierung leicht erkennbar macht.
• Silikon für ebenfalls hochflexible Messleitungen, um sie für den Einsatz bei hohen Temperaturen schmelzsicher und bei niedrigen Temperaturen bruchsicher zu machen. Ebenfalls in trittsicherer Ausführung und mit Beschädigungserkennung verfügbar.

Die Isolierung ist in zwölf Farben beziehungsweise Farbkombinationen erhältlich. Damit sind Zu- und Ableitungen leicht zu unterscheiden.

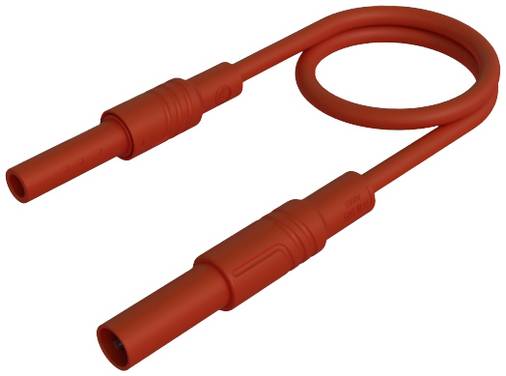

Die Bauausführung der Stecker an Messleitungen gewährleistet das sichere Anschließen von Prüfelementen und das Erreichen der eigentlichen Messstelle sowie den Berührungsschutz für die handelnde Person. Hervorzuheben sind hierbei:

• Schiebehülsen: geben den Kontakt erst beim Hineinführen in die Buchse einer Messstelle den Kontakt frei
• Abgewinkelte Stecker: Die eigentliche Messleitung wird um 90 Grad versetzt aus dem Stecker herausgeführt. Das schützt unter anderem vor einer Beschädigung der Messleitung durch Abknicken.
• Stapelbar: Auf der Rückseite des Messsteckers befindet sich eine Buchse gleichen Maßes zum Anschluss einer weiteren Messleitung ohne zusätzliche Hilfsmittel wie Klemmen oder Schraubverbindungen.

Die Messkategorie beschreibt die zulässigen Anwendungsbereiche von Messleitungen, festgelegt durch die IEC 61010-1 (Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte). International trägt diese Norm die Bezeichnung IEC 1010.

Folgende Kategorien gibt es:

• CAT I: Messungen an Stromkreisen, die keine direkte Verbindung zum Netz haben, zum Beispiel Geräte der Schutzklasse 3 (Betrieb mit Schutzkleinspannung), batteriebetriebene Geräte, PKW-Elektrik.
• CAT II: Messungen an Stromkreisen, die eine direkte Steckerverbindung mit dem Niederspannungsnetz haben, zum Beispiel Haushaltsgeräte, tragbare Elektrogeräte.
• CAT III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler), zum Beispiel Unterverteilung.
• CAT IV: Messungen an der Quelle der Niederspannungsinstallation wie Zähler, Hauptanschluss, primärer Überstromschutz, Niederspannungs-Freileitungen oder am Hausanschlusskasten.
