SAT Antennen

SAT-Antennen oder SAT-Schüsseln sieht man vielerorts an Hauswänden und auf Dächern. Während die Antennen in den Anfangszeiten noch recht groß waren und dadurch höchst exotisch wirkten, fallen sie den meisten Leuten heute fast nicht mehr auf.

Quasi unscheinbar verrichten sie ihren Dienst und ermöglichen selbst in den entlegensten Gebieten einen perfekten TV-Empfang.

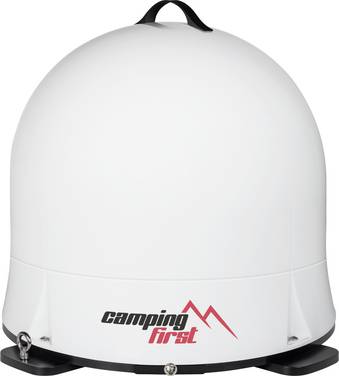

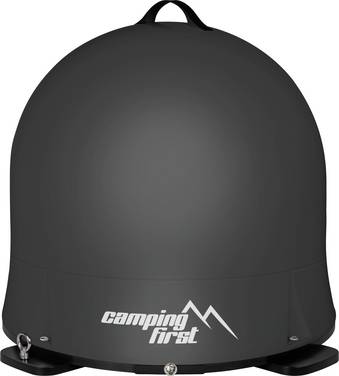

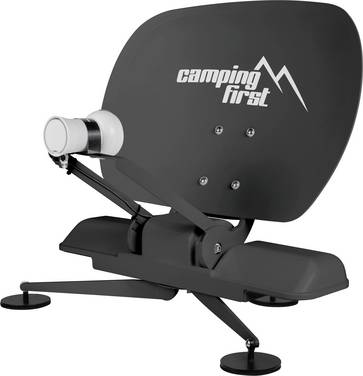

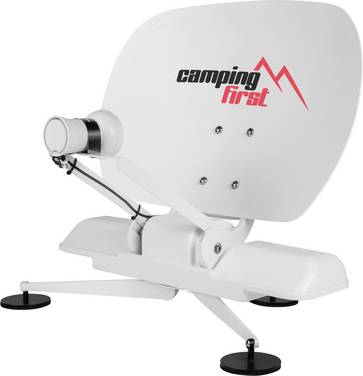

Kein Wunder, dass mittlerweile auch Wohnmobile und Caravan-Anhänger mit SAT-Antennen in den unterschiedlichsten Ausführungen ausgerüstet sind.

Doch obwohl jeder Betrachter „Antenne“ zu diesen ovalen Gebilden sagt, ist das im technischen Sinn nicht ganz richtig.

Wir sagen Ihnen wieso und erklären Ihnen gerne weitere interessante Details zu den SAT-Schüsseln.

Jeder kennt die ovalen oder kreisrunden Gebilde, die in den unterschiedlichsten Formen, Größen und Farben anzutreffen sind. Im allgemeinen Sprachgebrauch werden diese Teile auch als „Satelliten-Antennen“ bezeichnet.

Technisch gesehen ist das aber nicht ganz richtig. Denn die eigentlichen Empfangselemente, also die beiden Antennenstäbe, befinden sich unsichtbar und gut geschützt im Inneren des LNBs (Low Noise Blockconverter bzw. rauscharmer Signalumsetzer). Auf unserer Shop-Seite mit den LNBs haben wir im Ratgeber die Funktion genauer erklärt.

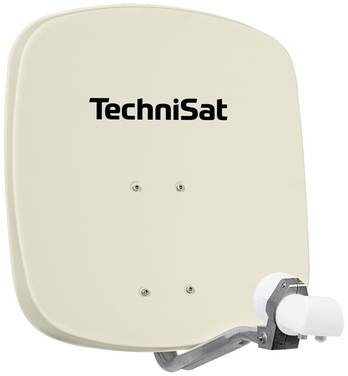

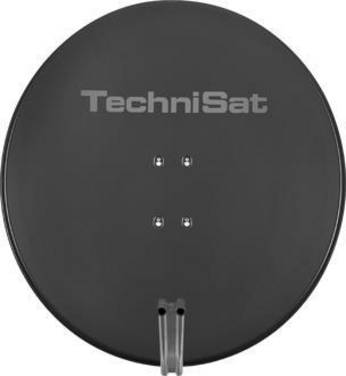

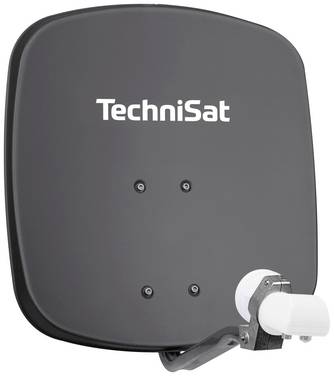

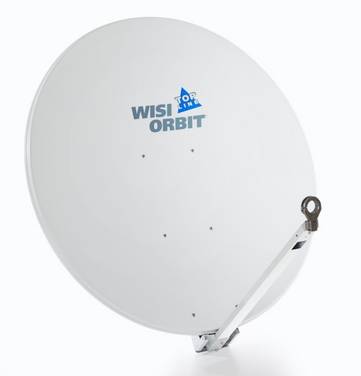

Der Begriff Satellitenschüssel ist da zutreffender und auch technisch nicht falsch. Denn bei der Schüssel handelt es sich lediglich um eine Reflektorfläche. Diese kann aus glasfaserverstärktem Kunststoff (GFK), Stahlblech oder Aluminium bestehen.

Wie ein Brennglas, das die Sonnenstrahlen umlenkt und auf einen Punkt zusammenführt, so funktioniert auch eine Satellitenschüssel. Nur dass sich hier der Brennpunkt vor der Reflektorfläche befindet.

Und genau in diesem Punkt wird der LNB montiert. Von dort wird das Signal per Kabel zum SAT-Receiver und dann weiter zum TV geleitet.

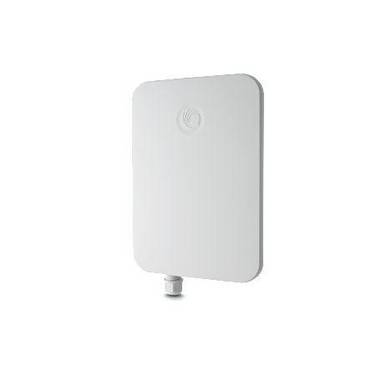

Eine Sonderbauform bei den Satellitenantennen ist die Flachantenne. Diese Antenne trägt ihren Namen zu Recht, denn hier sind die Empfangselemente direkt in der Fläche integriert.

Im Gegensatz zu einer Reflektorantenne, die pro Polarisationsebene nur einen Antennenstab im LNB aufweist, ist bei einer Flachantenne eine Vielzahl von Antennenstäben über die ganze Fläche verteilt.

Darum werden diese Antennen auch als Gruppenantennen bezeichnet. In diesem Video wird der Aufbau und die Funktionsweise anschaulich erklärt.

Die Größe eines SAT-Spiegels richtet sich in erster Linie nach der Ausleuchtzone (Foodprint) des zu empfangenden Satelliten. Die nebenstehende Abbildung (Bildquelle: Megasat) zeigt die Ausleuchtzonen vom Satellitensystem Astra (Rot) und Eutelsat (Gelb).

Im Zweifelsfall kann die Ausleuchtzone über die Bildersuche im Internet recherchiert werden.

Für den Empfang der deutschsprachigen Sender des Satellitensystems Astra reicht im Regelfall eine Satellitenschüssel mit 60 cm Spiegeldurchmesser vollkommen aus. Um aber bei Mehrteilnehmer-Anlagen eine gewisse Schlechtwetter-Reserve zu haben, bieten sich Antennen mit einem Spiegeldurchmesser von 80 cm oder mehr an.

Doch so praktisch ein starkes Antennensignal von einer großen Antenne auch ist, die Antenne muss sicher montiert werden können.

Denn eine große Reflektorfläche stellt auch eine nicht unerhebliche Windlast dar.

Im Zweifelsfall ist vor der Montage der Rat von Fachpersonal einzuholen.
