Installations-Funkschaltsysteme

Nicht ganz so komfortabel ist die Inbetriebnahme bei Systemen mit DIP-Schaltern. Hier werden Sender und Empfänger über Minischalter im Gehäuse aufeinander abgestimmt. Wie viele Sender sich an einem Funkempfänger anlernen lassen, ist von Modell zu Modell unterschiedlich. Manche Relais können von bis zu 12, andere von bis zu 30, 60 oder mehr Handsendern angesteuert werden.

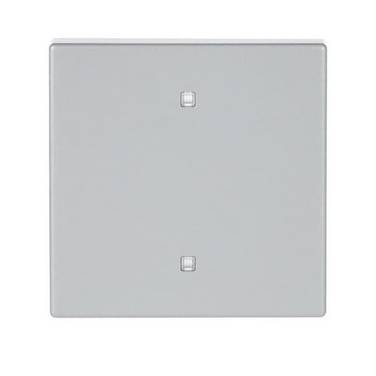

Funksender sind in unterschiedlichen Bauformen erhältlich. Eine klassische Ausführung sind Fernbedienungen und Handsender, die teils nicht größer sind als ein Schlüsselanhänger. Es gibt aber auch Funksender, die wie normale Lichtschalter an die Wand montiert und quasi genauso bedient werden können. Diese Art von Funkschalter eignet sich gut zum Nachrüsten in Bestandsgebäuden, da eine Installation ohne aufwendige Verkabelungen und Schlitzarbeiten möglich ist.

Wie viele Schaltkreise bzw. Geräte oder Anlagen an ein Funkrelais angeschlossen und unabhängig voneinander ferngesteuert werden können, hängt von der Anzahl der zur Verfügung stehenden Kanäle ab. Generell gilt: Für jeden Schaltkreis – sei es eine Lampe, eine Steckdose, ein Tor oder eine Markise – ist ein eigener Kanal erforderlich. Im Normalfall erlauben Funkempfänger eine Einzelansteuerung der Kanäle, manche bieten zusätzlich die Option, alle Kanäle synchron anzusteuern.

Wie groß die Reichweite ausfallen sollte, hängt davon ab, bis zu welcher Entfernung der Empfänger ansteuerbar sein soll. Je länger die Strecke ist, die es zu überwunden gilt, desto größer muss die Reichweite sein. Der Anwendungszweck spielt ebenfalls eine Rolle. So ist bei der Steuerung von Tor- und Garagenantrieben auf einem weitläufigen Unternehmensgelände vermutlich eine größere Reichweite gefragt als bei der Steuerung von Licht innerhalb eines Großraumbüros, wobei auch individuelle Komfortansprüche zu berücksichtigen sind. Wichtig im Hinterkopf zu behalten ist, dass die maximale Reichweite durch Umgebungsfaktoren beeinflussbar ist und oft nicht in vollem Umfang erreicht wird. Die baulichen Gegebenheiten und mögliche Hindernisse müssen bei der Installation und Montage berücksichtigt werden. Montiert man ein Funkrelais in einem Metallschaltschrank, kann das bereits zu Einbußen bei der Reichweite führen. Gegebenenfalls können dann externe Antennen Abhilfe schaffen.

Ein weiterer wichtiger Punkt ist die Dimensionierung des Funkschaltsystems. In dem Zusammenhang kommt es darauf an, wie viele Sender an einem Empfänger anlernbar sind und wie viele Kanäle der Empfänger aufweist. Unter dem Aspekt der Erweiterbarkeit ist es sinnvoll, bereits bei der Anschaffung ein paar zusätzliche Kanäle als Reserve einzuplanen, die für den Anschluss neu dazukommender Geräte verwendet werden können. Ein Beispiel zur Veranschaulichung: Möchten Sie ein Funkschaltsystem zum Öffnen und Schließen eines Garagentors installieren, reicht ein Funkrelais mit einem Kanal aus. Handelt es sich um eine größere Garage mit drei Toren, die jeweils einen eigenen Motor haben und unabhängig voneinander geschaltet werden sollen, benötigen Sie einen Empfänger mit mindestens drei Funkkanälen. Darüber lässt sich jedes der drei Tore einzeln öffnen und schließen.

Nun zu den Handsendern: Bei einer Garage mit drei Toren ist anzunehmen, dass es drei Fahrzeuge gibt, in denen jeweils eine Fernbedienung zur Verfügung stehen muss. Als Handsender kommen in dem Fall zwei Varianten in Betracht. Die erste Möglichkeit ist, einen 1-Kanal-Handsender für jedes Tor zu verwenden. Für drei Fahrzeuge benötigen Sie dann drei Handsender. So kann jede berechtigte Person das ihr zugewiesene Tor fernsteuern. Als zweite Möglichkeit kommt ein Handsender mit (mindestens) drei Kanälen in Betracht. Für drei Fahrzeuge benötigen Sie ebenfalls drei Handsender. Damit jede berechtigte Person das ihr zugewiesene Tor bedienen kann, ist pro Sender nur ein spezifischer Kanal programmiert. Diese Variante mag zunächst aufwendiger erscheinen, bietet aber mehr Flexibilität. Mietet jemand beispielsweise zwei von drei Garagenplätzen, lässt sich dessen 3-Kanal-Handsender so umprogrammieren, dass beide Tore einzeln oder gemeinsam von einem Sender aus zu bedienen sind.

Technische Spezifikationen und elektrische Parameter der Systemkomponenten sind ebenfalls in den Blick zu nehmen. Dazu gehört zum Beispiel die maximale Anschlusslast des Funkrelais. Diese darf nicht überschritten werden, was beim Anschluss der zu steuernden Geräte zu bedenken ist.

Was Sicherheitsfunktionen betrifft, sind Funkschaltsysteme zu empfehlen, die mit verschlüsselten Signalen und Rolling-Code-Verfahren arbeiten. Sie sind vergleichsweise gut vor Code-Diebstahl geschützt, so dass Unbefugten der Zugriff erschwert wird. Gerade bei kritischen oder sensiblen Anwendungen wie Eingangskontrollen sollte verstärkt auf Sicherheit geachtet werden. Wichtig zu wissen ist, dass Sender und Empfänger nur miteinander kommunizieren können, wenn sie dieselbe Frequenz und denselben Verschlüsselungsstandard verwenden. Da viele Anbieter eigene Verfahren nutzen, sind Sender und Empfänger herstellerübergreifend oft nicht kompatibel.
