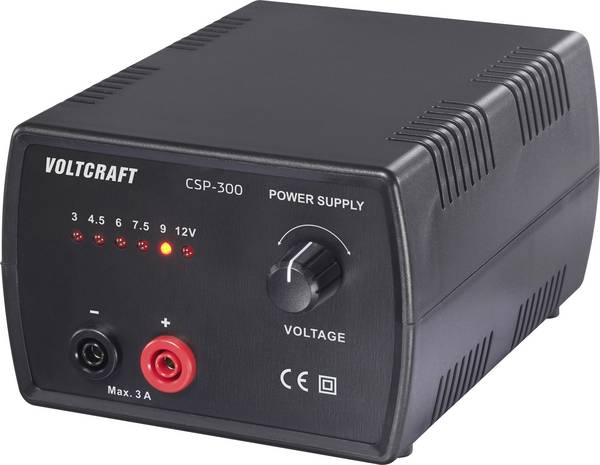

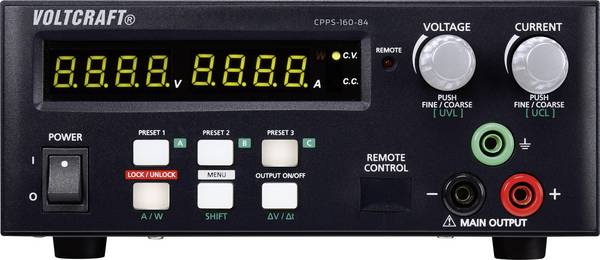

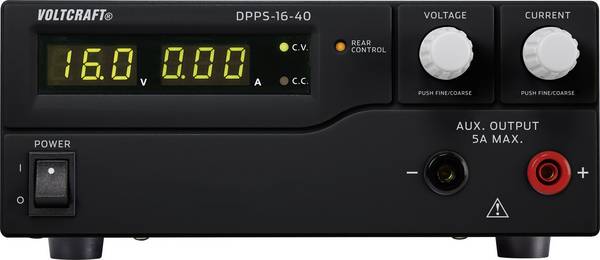

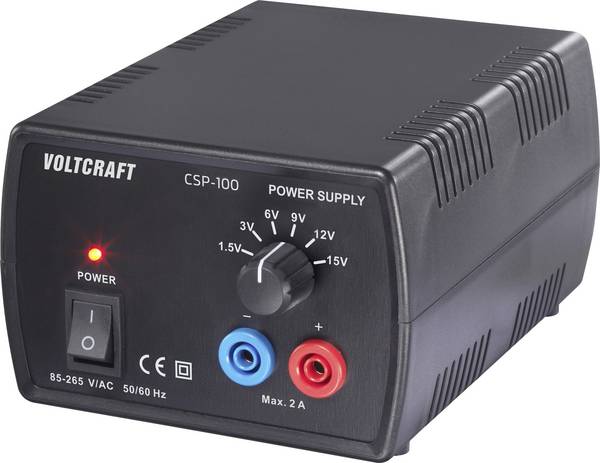

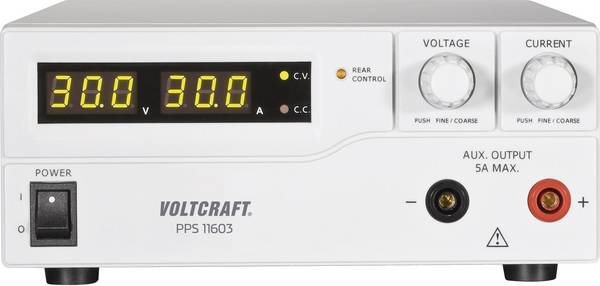

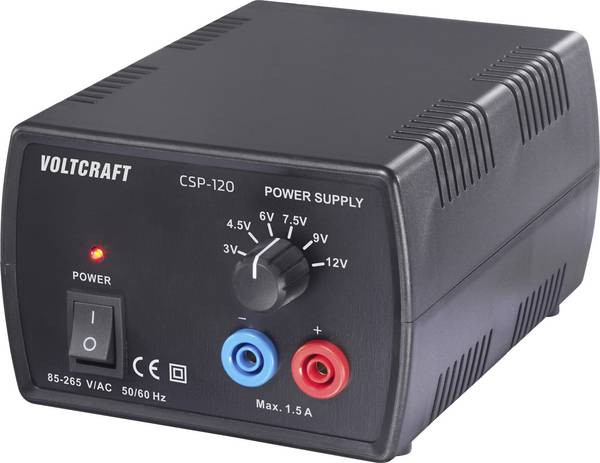

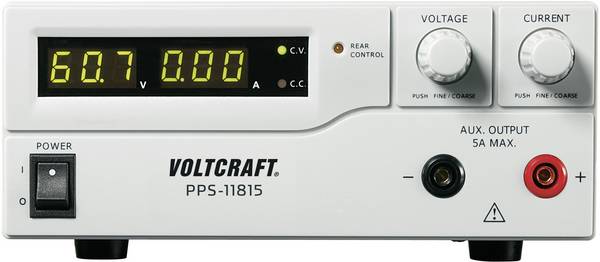

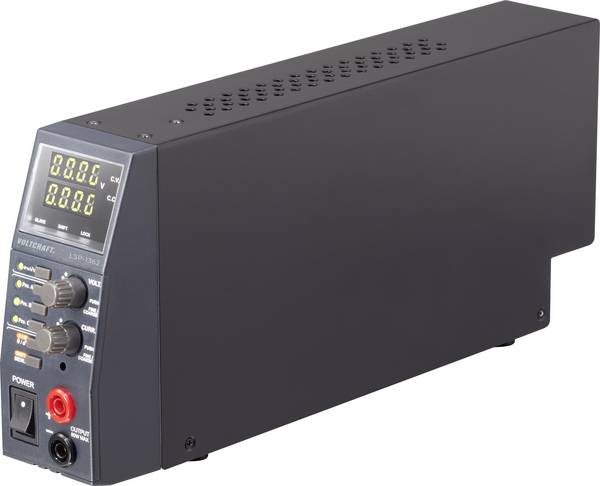

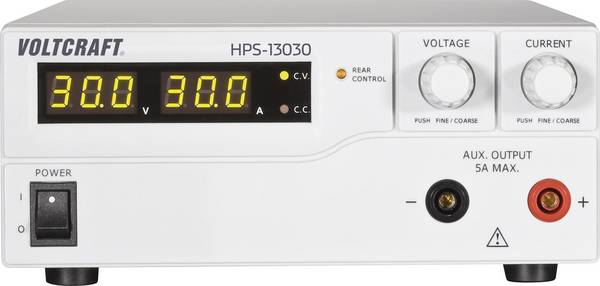

Labornetzgeräte

Unterschiede zwischen Linear-Labornetzteilen und Schaltnetzteilen

Es können grundsätzlich zwei Arten von Labornetzteilen unterschieden werden:

Lineare Labornetzgeräte ermöglichen eine schnellere und genauere Regelung von Strom und Spannung. Da die Ausgangskapazität eher gering ausfällt, spricht die Strombegrenzung besonders schnell an.

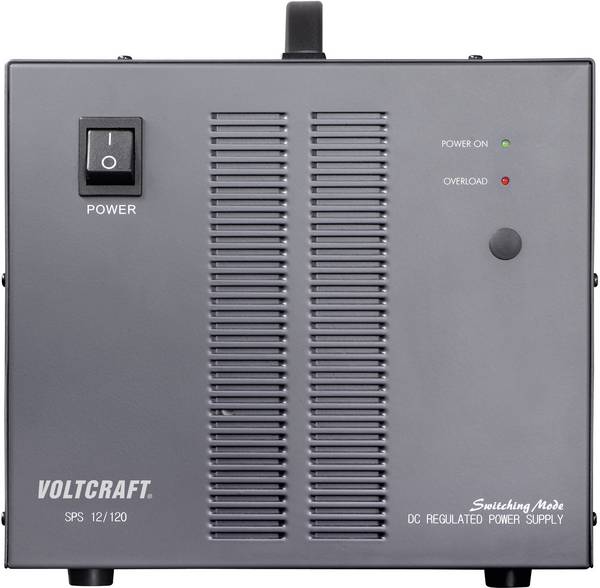

Dagegen weisen Schaltnetzteile einen deutlich höheren Wirkungsgrad auf und erzeugen entsprechend weniger Abwärme. Da auf einen großen und schweren Trafo verzichtet werden kann, sind die Geräte kleiner und leichter als ein lineares Netzteil. Ein linearer Aufbau wird daher häufig für Netzgeräte mit einer hohen Leistung verwendet.

Was ist ein Trafo?

Mit dem umgangssprachlich verwendeten Begriff Trafo ist ein Transformator gemeint. Es handelt sich dabei im einfachsten Fall um einen Eisenkern mit zwei Spulen, die elektrisch voneinander getrennt sind. Die Eingangsspannung wird an die Primärspule angelegt, während die Entnahme der Ausgangsspannung an der Sekundärspule erfolgt. Wenn eine hohe Spannung in eine niedrigere Spannung transformiert werden soll, besitzt die Primärspule mehr Windungen als die Sekundärspule.

Für den Fall, dass eine geringe Spannung in eine höhere gewandelt werden muss, ist es genau umgekehrt. Die Primärspule weist dann weniger Windungen als die Sekundärspule auf. Wenn eine Wechselspannung an der Primärspule anliegt, wird ein wechselnder magnetischer Fluss im Eisenkern induziert. Dieser magnetische Fluss erzeugt in der Sekundärspule wiederum eine Spannung, die abhängig von der Anzahl der vorhandenen Windungen entweder höher oder niedriger als die Eingangsspannung ausfällt.

Wozu ist der Sense-Eingang an meinem Labornetzteil da?

Mit Hilfe eines Sense-Eingangs kann eine Spannungsmessung mit zusätzlichen Leitungen durchgeführt werden. Der Vorteil liegt in der Kompensation von Spannungsabfällen in den Anschlussleitungen.

Was ist eine Arbiträr-Funktion?

Mit einem Netzteil, das mit einer Arbiträr-Funktion ausgestattet ist, lassen sich verschiedene Signalformen für Strom und Spannung programmieren. Die Programmierung kann entweder direkt über das Labornetzteil vorgenommen werden oder mit Hilfe einer Software bequem an einem mit dem Netzgerät verbundenen Computer.
