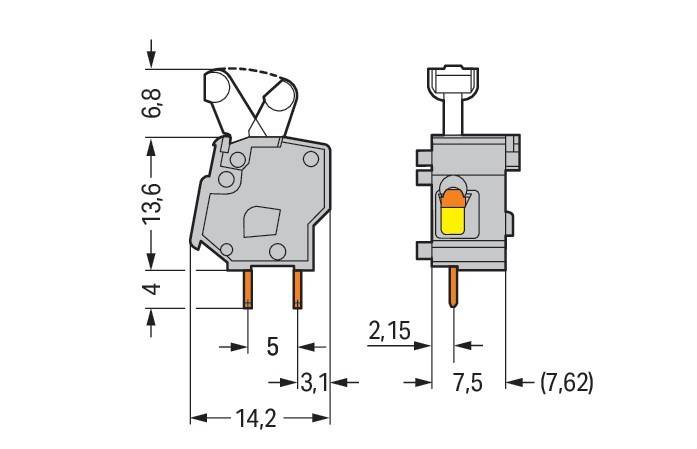

100 Stk. WAGO GmbH & Co. KG Anreihbare-1

1/2

Produkt-Art

Federkraftklemmblock

7.50 mm

7.62 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

25 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt

€ 40,26

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 257-750

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 7.50 mm
7.62 mm

Anzahl Reihen: 1

Polzahl je Reihe: 1

Polzahl: 1

Serie: 257

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Rot

Drahtschutz: Ja

Herst.-Teilenr.: 257-750

Industrieverpackung: Ja

Inhalt: 100 St.

Nennspannung: 630 V

Breite: 24.40 mm

Höhe: 14.20 mm

Länge: 10.30 mm

UKCA: Ja

Beschreibung

WAGO GmbH & Co. KG Anreihbare Leiterplattenk. 257-750

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Anreihbare Leiterplattenk. Drücker,2,5mm²,rotTyp:257-750Höhe:20,4 mmAnzahl der elektrischen Anschlüsse:1Anzahl der Etagen:1Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:rotBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Anreihbare Leiterplattenk. 257-750: weitere Details
Anreihbare Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 7,5/7,62 mm
1-polig
CAGE CLAMP®
Brückungsmöglichkeit
rotLeiterplattenklemme Serie 257 mit Drücker

Die Leiterplattenklemme mit der Artikelnummer 257-750 ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße betragen in Breite x Höhe x Tiefe (10,3 x 24,4 x 14,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt. EAN: 4044918936668

Geliefert wird: WAGO GmbH & Co. KG Anreihbare Leiterplattenk. Drücker,2,5mm²,rot 257-750, Verpackungseinheit: 100 Stk., EAN: 4044918936668
