100 Stk. WAGO GmbH & Co. KG Leiterplattenklemme
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattenklemme
RM
2 mm
Polzahl
2
Anschluss
Käfigzugfederanschluss
Typ
218-502
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 100 St.)
Gesamt
€ 67,73
steuerfreie IGL
€ 7,92
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ
218-502
- Produkt-Art
Leiterplattenklemme
- Besonderheiten
mit CAGE CLAMP®
- RM
2 mm
- Polzahl
2
- Serie
218
- Abisolierlänge (min.)
5 mm
- Abisolierlänge (max.)
6 mm
- Anschluss
Käfigzugfederanschluss
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt flexibel (max.)
0.5 mm²
- Querschnitt starr (max.)
0.5 mm²
- Kontaktmaterial
Zinn
- Gehäusematerial
Thermoplast
- Herst.-Teilenr.
218-502
- Inhalt
100 St.
- Breite
6.58 mm
- Höhe
8.1 mm
- UKCA
nicht relevant
Beschreibung
WAGO GmbH & Co. KG Leiterplattenklemme 218-502
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 0,5mm²,grauTyp:218-502Höhe:8,1 mmAnzahl der elektrischen Anschlüsse:2Anzahl der Etagen:1Rastermaß der Anschlüsse:2,54 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:6 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..0,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..0,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..0,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:2,8 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 218-502: weitere Details
Leiterplattenklemme
Betätigungsschieber
0,5 mm²
Rastermaß 2,54 mm
2-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 218 mit Rastermaß 2,54 mm

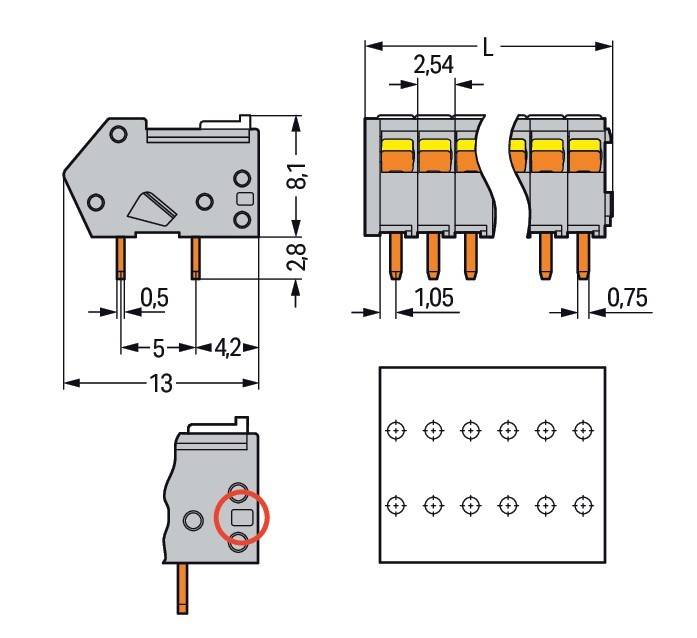

Die Leiterplattenklemme mit der Artikelnummer 218-502 ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (6,58 x 10,9 x 13) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Schieber. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 40 °-Winkel zur Platine eingeführt. EAN: 4044918878203
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 0,5mm²,grau 218-502, Verpackungseinheit: 100 Stk., EAN: 4044918878203
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 0,5mm²,grauTyp:218-502Höhe:8,1 mmAnzahl der elektrischen Anschlüsse:2Anzahl der Etagen:1Rastermaß der Anschlüsse:2,54 mmWinkel Leiterplatte/Leiteranschluss:sonstigeBemessungsstrom In:6 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..0,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..0,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..0,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:2,8 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 218-502: weitere Details
Leiterplattenklemme
Betätigungsschieber
0,5 mm²
Rastermaß 2,54 mm
2-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 218 mit Rastermaß 2,54 mm
Die Leiterplattenklemme mit der Artikelnummer 218-502 ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (6,58 x 10,9 x 13) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² gemacht. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Schieber. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im 40 °-Winkel zur Platine eingeführt. EAN: 4044918878203
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 0,5mm²,grau 218-502, Verpackungseinheit: 100 Stk., EAN: 4044918878203
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 0,5mm²,grau 218-502, Verpackungseinheit: 100 Stk., EAN: 4044918878203
