15 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt kaufen

15 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-0

15 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-1

1/2

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 15 St.)

Set(s)

Gesamt

€ 96,72

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 250-709

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®
mit Betätigungsdrücker

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 9

Polzahl: 18

Serie: 250

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 9 mm

Anschluss: Federklemme
Print

Nennstrom: 10 A

Querschnitt flexibel (min.): 0.50 mm²

Nennstrom - gerundet: 10 A

Querschnitt starr (min.): 0.50 mm²

Querschnitt flexibel (max.): 1.00 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 20

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 16

Kontaktmaterial: Elektrolytkupfer, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grau

Drahtschutz: Ja

Betätigungsrichtung: Senkrecht zur Leiterplatte

Herst.-Teilenr.: 250-709

Industrieverpackung: Ja

Inhalt: 15 St.

Nennspannung: 400 V

Breite: 46.20 mm

Höhe: 24.90 mm

Länge: 21.70 mm

UKCA: nicht relevant

Beschreibung

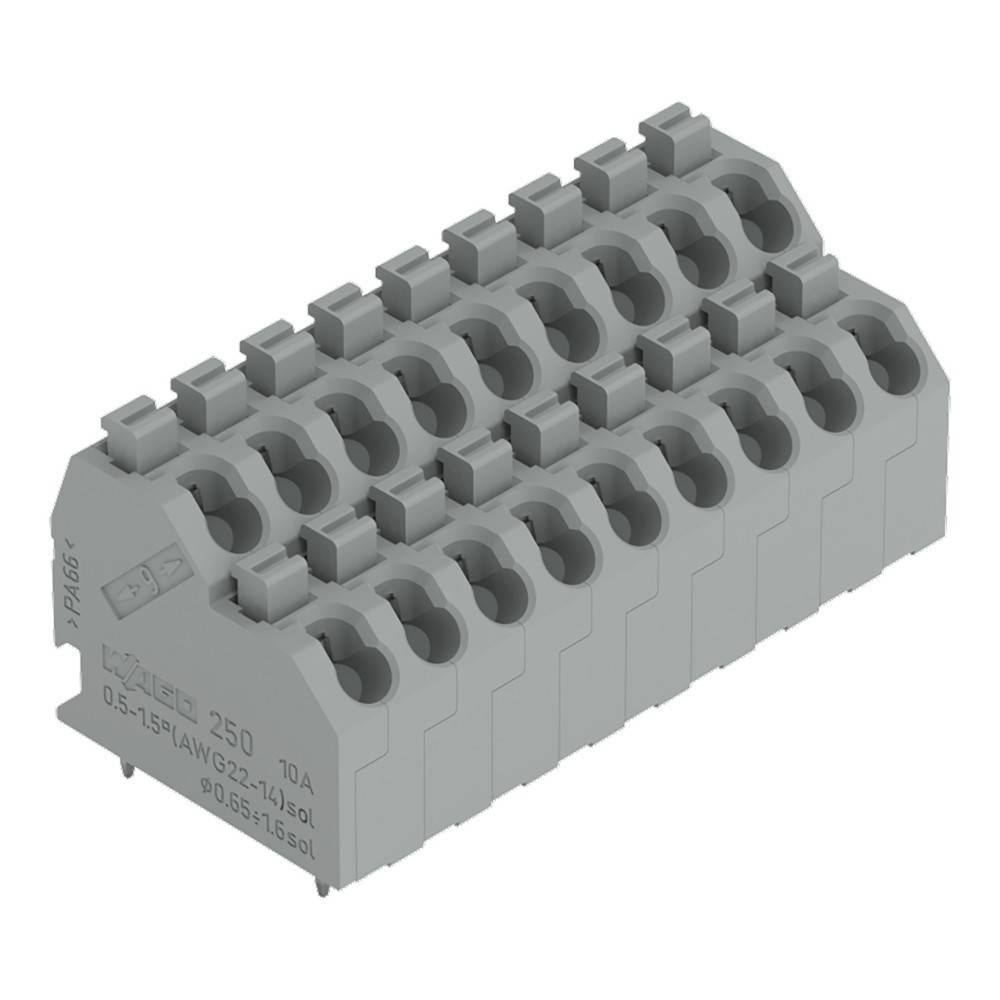

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-709

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-709Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:18Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-709: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
18-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,5 x 0,75 mm

Die Leiterplattenklemme hat die Artikelnummer 250-709 und ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 mm erforderlich. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (46,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche. EAN: 4044918304528

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-709, Verpackungseinheit: 15 Stk., EAN: 4044918304528
