18 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelstockklemme
RM
5 mm
Polzahl je Reihe
8
Polzahl
16
Anschluss
Federklemme
Print
Anzahl (Packungsgröße 18 St.)
Gesamt
€ 106,79
steuerfreie IGL
€ 7,91
Technische Daten
- Typ
250-708
- Produkt-Art
Doppelstockklemme
- Besonderheiten
mit CAGE CLAMP®
mit Betätigungsdrücker
- RM
5 mm
- Anzahl Reihen
2
- Polzahl je Reihe
8
- Polzahl
16
- Serie
250
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
10 mm
- Anschluss
Federklemme
Print
- Nennstrom
10 A
- Querschnitt flexibel (min.)
0.50 mm²
- Nennstrom - gerundet
10 A
- Querschnitt starr (min.)
0.50 mm²
- Querschnitt flexibel (max.)
1.00 mm²
- Querschnitt starr (max.)
1.50 mm²
- AWG min.
20
- Steckrichtung
Schräg zur Leiterplatte
- AWG max.
16
- Kontaktmaterial
Elektrolytkupfer, verzinnt
- Gehäusematerial
Polyamid
- Herstellerfarbe
Grau
- Drahtschutz
Ja
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Herst.-Teilenr.
250-708
- Industrieverpackung
Ja
- Inhalt
18 St.
- Nennspannung
320 V

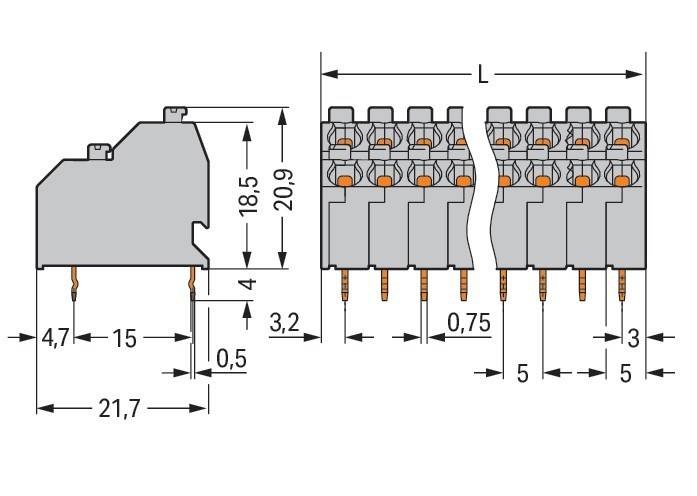

- Breite
41.20 mm
- Höhe
24.90 mm
- Länge
21.70 mm
- UKCA
nicht relevant
Beschreibung

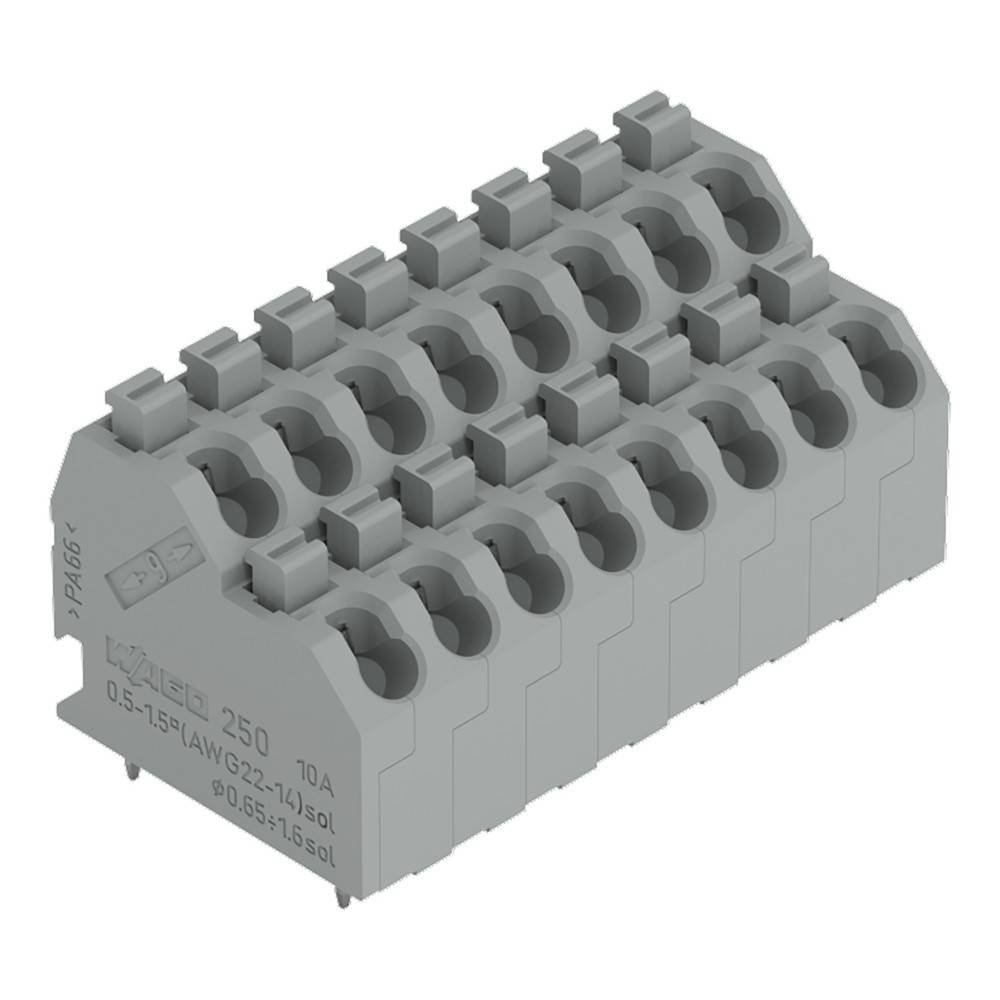

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-708
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-708Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:16Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-708: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
16-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine
Bei dieser Leiterplattenklemme (Artikelnummer 250-708) steht ein schneller und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (41,2 x 24,9 x 21,7) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Oberfläche eingeführt. EAN: 4044918304511
Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-708, Verpackungseinheit: 18 Stk., EAN: 4044918304511
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-708Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:16Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-708: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
16-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine
Bei dieser Leiterplattenklemme (Artikelnummer 250-708) steht ein schneller und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (41,2 x 24,9 x 21,7) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Oberfläche eingeführt. EAN: 4044918304511
Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-708, Verpackungseinheit: 18 Stk., EAN: 4044918304511
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-708, Verpackungseinheit: 18 Stk., EAN: 4044918304511
