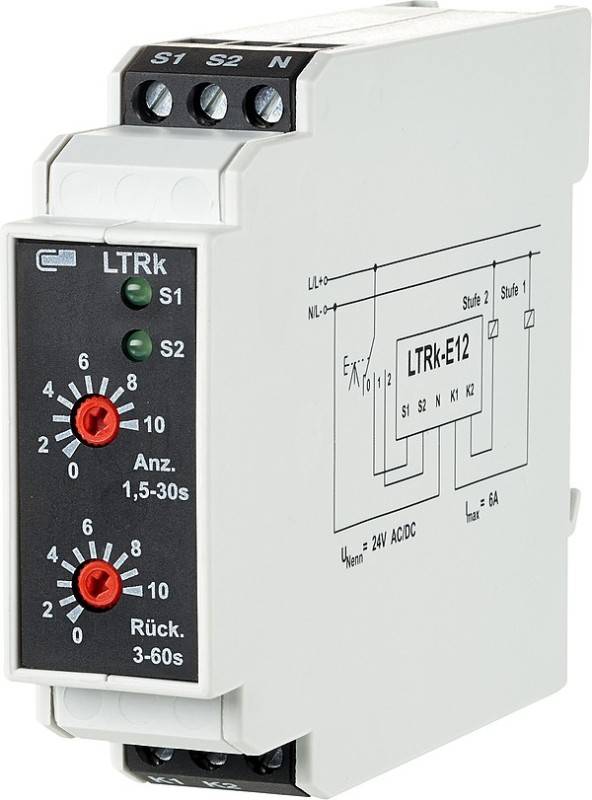

2 Stk. Metz Connect Lüftertimerrelais LTRk-E12
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lüftertimerrelais
Funktionen
Ansprech- und Rückfallverzögerung
Betriebsspannung max.
24 V/DC
Kontaktart
2 Schließer
Typ
11028313
Anzahl (Packungsgröße 2 St.)
Gesamt
€ 131,44
steuerfreie IGL
€ 7,91
Technische Daten
- Produkt-Art
Lüftertimerrelais
- Typ
11028313
- Funktionen
Ansprech- und Rückfallverzögerung
- Betriebsspannung
24 V/AC
- Betriebsspannung max.
24 V/DC
- Betriebsspannungsbereich
24 V/DC (max)
- Kontaktart
2 Schließer
- Kontaktmaterial
AgSnO2
- Anschluss
Schraubklemme
IP40
- Min. Temperatur
-5 °C
- Max. Temperatur
+55 °C
- Breite
22.50 mm
- Höhe
75 mm
- Tiefe
95 mm
- Abm.
(B x H x T) 22.50 x 75 x 95 mm
- Inhalt
2 St.
- Gewicht
150 g
- Herstellerfarbe
Grau
- UKCA
nicht relevant
Beschreibung
Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Metz ConnectBezeichnung:Lüftertimerrelais Typ:LTRk-E12 24AC/DCAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaGeeignet für Hutschienenmontage:jaGeeignet für Frontmontage:neinFunktion ansprechverzögert:jaFunktion rückfallverzögert:jaZeitbereich:1,5..30 sFernbedienung möglich:neinGeeignet als Fernbedienung:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:AC/DCAnzahl der Ausgänge, verzögert, Schließer:2Ausgänge, umschaltbar verzögert/unverzögert:neinMit Halbleiterausgang:neinWerkstoff des Kontakteinsatzes:sonstigeWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Werkstoff der Kontaktbeschichtung:sonstigeSpannungsart der Betriebsspannung:AC/DCSchutzart (IP):IP20Breite:22,5 mmHöhe:75 mmTiefe:100 mm
Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC: weitere Details
Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben. EAN: 4250184121060
Geliefert wird: Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC, Verpackungseinheit: 2 Stk., EAN: 4250184121060
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Metz ConnectBezeichnung:Lüftertimerrelais Typ:LTRk-E12 24AC/DCAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaGeeignet für Hutschienenmontage:jaGeeignet für Frontmontage:neinFunktion ansprechverzögert:jaFunktion rückfallverzögert:jaZeitbereich:1,5..30 sFernbedienung möglich:neinGeeignet als Fernbedienung:neinBemessungssteuerspeisespannung Us bei AC 50 Hz:24 VBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:AC/DCAnzahl der Ausgänge, verzögert, Schließer:2Ausgänge, umschaltbar verzögert/unverzögert:neinMit Halbleiterausgang:neinWerkstoff des Kontakteinsatzes:sonstigeWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Werkstoff der Kontaktbeschichtung:sonstigeSpannungsart der Betriebsspannung:AC/DCSchutzart (IP):IP20Breite:22,5 mmHöhe:75 mmTiefe:100 mm
Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC: weitere Details
Das Lüftertimerrelais wurde speziell zur Steuerung von zweistufigen Motoren konzipiert. Anzugs- und Ausschaltverzögerung sind getrennt und stufenlos einstellbar. Die Ansteuerung erfolgt mit einem zweistufigen Schalter. Mit den beiden gegenseitig verriegelten Ausgängen werden die Motorschütze angesteuert. Funktionsweise:, 1. Bei direkter Wahl der Stufe 2 wird zuerst die Stufe 1 für die eingestellte Anlaufzeit eingeschaltet, so dass der Lüfter auf die Nenndrehzahl hochlaufen kann. Danach wird in Stufe 2 aktiviert.2. Beim Umschalten von Stufe 2 zurück in Stufe 1 oder in Stellung AUS wird eine Ausschaltverzögerung ausgelöst, so dass der Lüfter erst austrudeln kann, bevor die Stufe 1 aktiviert wird.3. Ist Stufe 1 bereits mindestens für die eingestellte Anlaufzeit eingeschaltet, erfolgt die Umschaltung in Stufe 2 sofort. Beim Umschalten von Stufe 1 in 2 darf die Unterbrechung max. 250 ms betragen. Wird diese Zeit überschritten, erfolgt der Ablauf wie in Punkt 1 beschrieben. EAN: 4250184121060
Geliefert wird: Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC, Verpackungseinheit: 2 Stk., EAN: 4250184121060
Lieferumfang
- Geliefert wird: Metz Connect Lüftertimerrelais LTRk-E12 24AC/DC, Verpackungseinheit: 2 Stk., EAN: 4250184121060
