21 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt kaufen

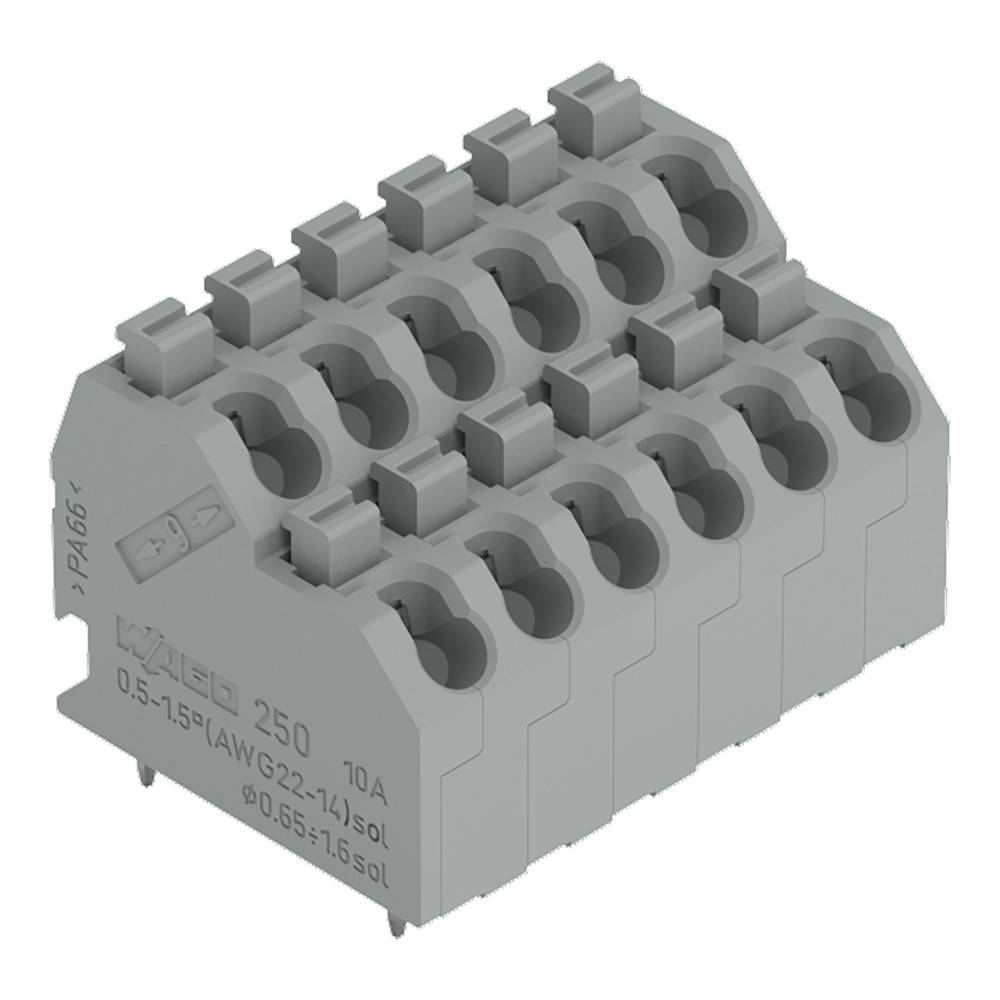

21 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-0

21 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-1

1/2

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 21 St.)

Set(s)

Gesamt

€ 93,78

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 250-706

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®
mit Betätigungsdrücker

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 6

Polzahl: 12

Serie: 250

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Anschluss: Federklemme
Print

Nennstrom: 10 A

Querschnitt flexibel (min.): 0.50 mm²

Nennstrom - gerundet: 10 A

Querschnitt starr (min.): 0.50 mm²

Querschnitt flexibel (max.): 1.00 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 20

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 16

Kontaktmaterial: Elektrolytkupfer, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grau

Drahtschutz: Ja

Betätigungsrichtung: Senkrecht zur Leiterplatte

Herst.-Teilenr.: 250-706

Industrieverpackung: Ja

Inhalt: 21 St.

Nennspannung: 320 V

Breite: 31.20 mm

Höhe: 24.90 mm

Länge: 21.70 mm

UKCA: Ja

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-706

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-706Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:12Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-706: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
12-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,5 x 0,75 mm

Die Leiterplattenklemme hat die Artikelnummer 250-706 und ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (31,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt. EAN: 4044918300964

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-706, Verpackungseinheit: 21 Stk., EAN: 4044918300964
