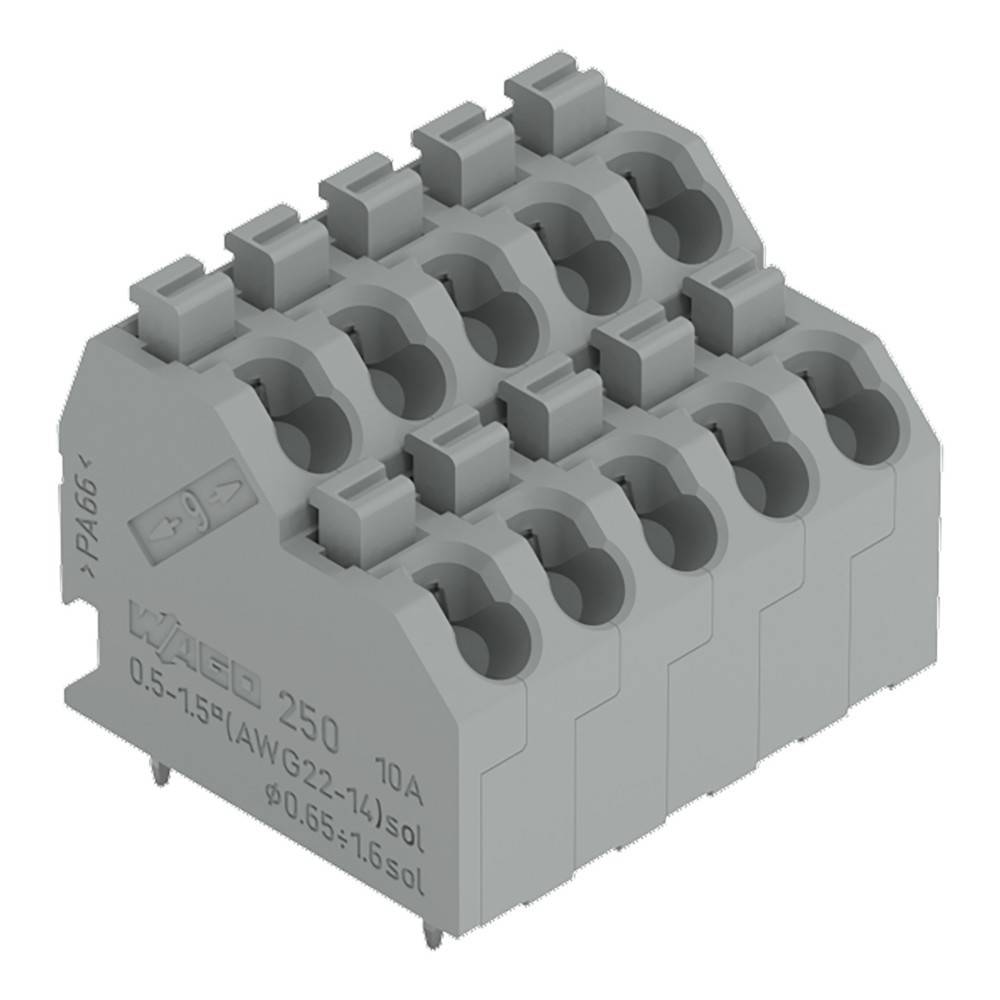

27 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Doppelstockklemme
RM
5 mm
Polzahl je Reihe
5
Polzahl
10
Anschluss
Federklemme
Print
Anzahl (Packungsgröße 27 St.)
Gesamt
€ 100,34
steuerfreie IGL
€ 7,91
Technische Daten
- Typ
250-705
- Produkt-Art
Doppelstockklemme
- Besonderheiten
mit CAGE CLAMP®
mit Betätigungsdrücker
- RM
5 mm
- Anzahl Reihen
2
- Polzahl je Reihe
5
- Polzahl
10
- Serie
250
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
9 mm
- Anschluss
Federklemme
Print
- Nennstrom
10 A
- Querschnitt flexibel (min.)
0.50 mm²
- Nennstrom - gerundet
10 A
- Querschnitt starr (min.)
0.50 mm²
- Querschnitt flexibel (max.)
1.00 mm²
- Querschnitt starr (max.)
1.50 mm²
- AWG min.
20
- Steckrichtung
Schräg zur Leiterplatte
- AWG max.
16
- Kontaktmaterial
Elektrolytkupfer, verzinnt
- Gehäusematerial
Polyamid
- Drahtschutz
Ja
- Betätigungsrichtung
Senkrecht zur Leiterplatte
- Herst.-Teilenr.
250-705
- Industrieverpackung
Ja
- Inhalt
27 St.
- Nennspannung
400 V
- Breite
26.20 mm
- Höhe
24.90 mm
- Länge
21.70 mm
- UKCA
Ja
Beschreibung
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-705
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-705Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:10Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-705: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
10-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,5 x 0,75 mm
Bei dieser Leiterplattenklemme mit der Artikelnummer 250-705 steht eine schnelle und sichere Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (26,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 45 ° zur Oberfläche. EAN: 4044918300957
Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-705, Verpackungseinheit: 27 Stk., EAN: 4044918300957
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-705Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:10Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-705: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
10-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,5 x 0,75 mm
Bei dieser Leiterplattenklemme mit der Artikelnummer 250-705 steht eine schnelle und sichere Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (26,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 45 ° zur Oberfläche. EAN: 4044918300957
Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-705, Verpackungseinheit: 27 Stk., EAN: 4044918300957
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-705, Verpackungseinheit: 27 Stk., EAN: 4044918300957
