35 Stk. WAGO GmbH & Co. KG Leiterplattenklemme kaufen

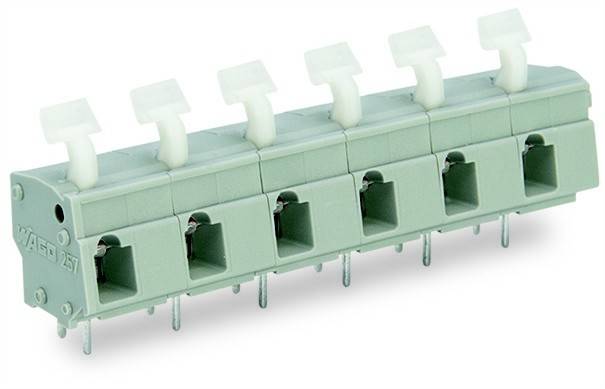

35 Stk. WAGO GmbH & Co. KG Leiterplattenklemme-0

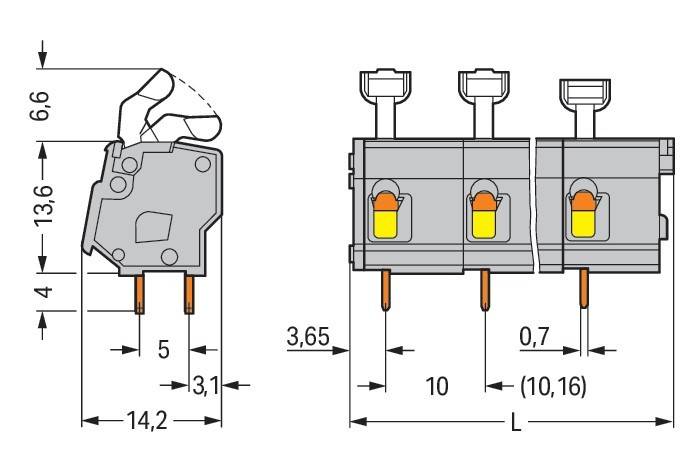

35 Stk. WAGO GmbH & Co. KG Leiterplattenklemme-1

1/2

Produkt-Art

Federkraftklemmblock

10 mm

10.16 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

25 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 35 St.)

Set(s)

Gesamt

€ 46,57

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 257-653

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 10 mm
10.16 mm

Anzahl Reihen: 1

Polzahl je Reihe: 3

Polzahl: 3

Serie: 257

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Gewicht: 5.114 g

Herst.-Teilenr.: 257-653

Industrieverpackung: Ja

Inhalt: 35 St.

Nennspannung: 1000 V

Breite: 32.90 mm

Höhe: 24.20 mm

Länge: 14.20 mm

Tiefe: 14.2 mm

UKCA: Ja

Beschreibung

WAGO GmbH & Co. KG Leiterplattenklemme 257-653

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme Drücker,2,5 mm²,grauTyp:257-653Höhe:20,2 mmAnzahl der elektrischen Anschlüsse:3Anzahl der Etagen:1Rastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 257-653: weitere Details
Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 10/10,16 mm
3-polig
CAGE CLAMP®
Brückungsmöglichkeit
grauLeiterplattenklemme Serie 257 mit abgewinkelter Drücker

Bei dieser Leiterplattenklemme mit der Artikelnummer 257-653 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Maße (32,9 x 24,2 x 14,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker, abgewinkelt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Platine im 0 °-Winkel eingeführt. EAN: 4044918677462

Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme Drücker,2,5 mm²,grau 257-653, Verpackungseinheit: 35 Stk., EAN: 4044918677462
