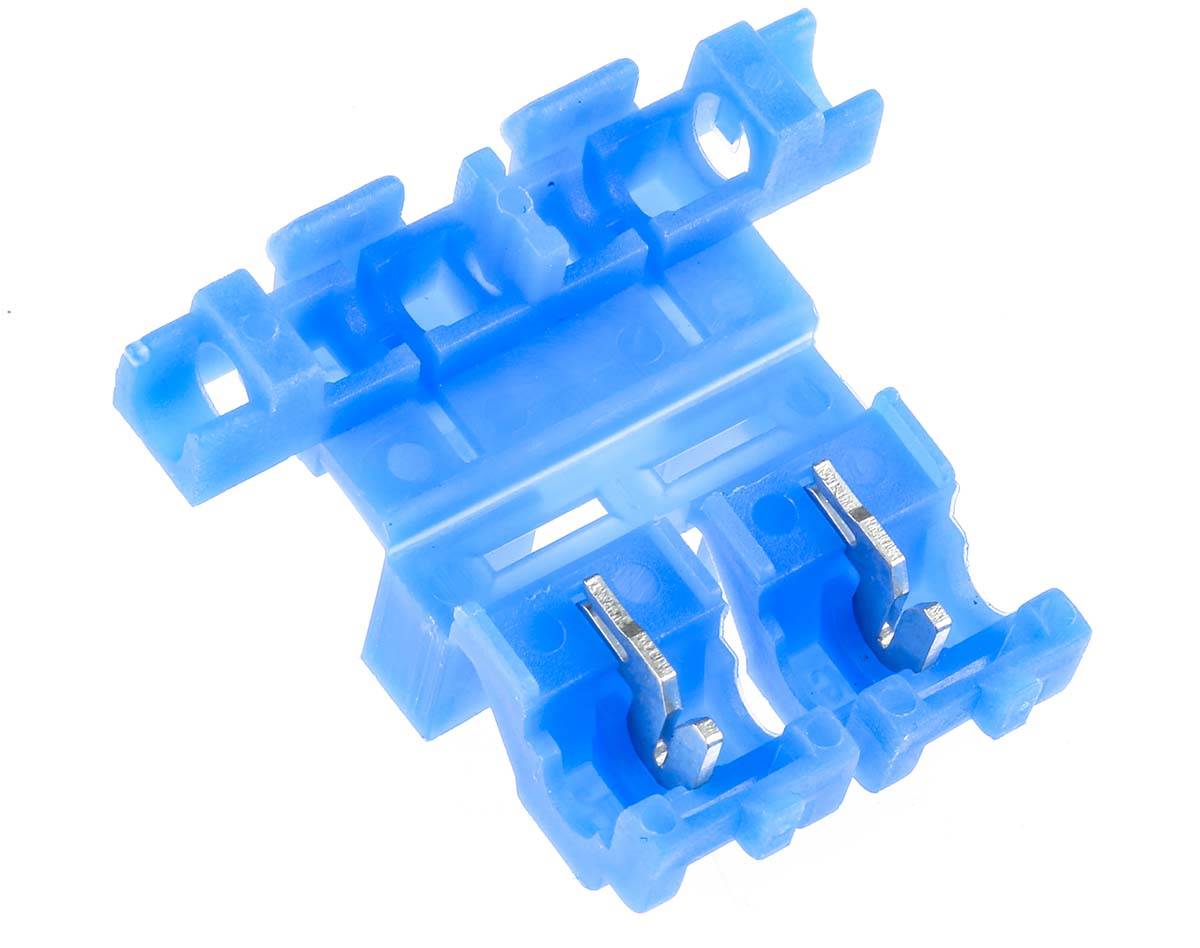

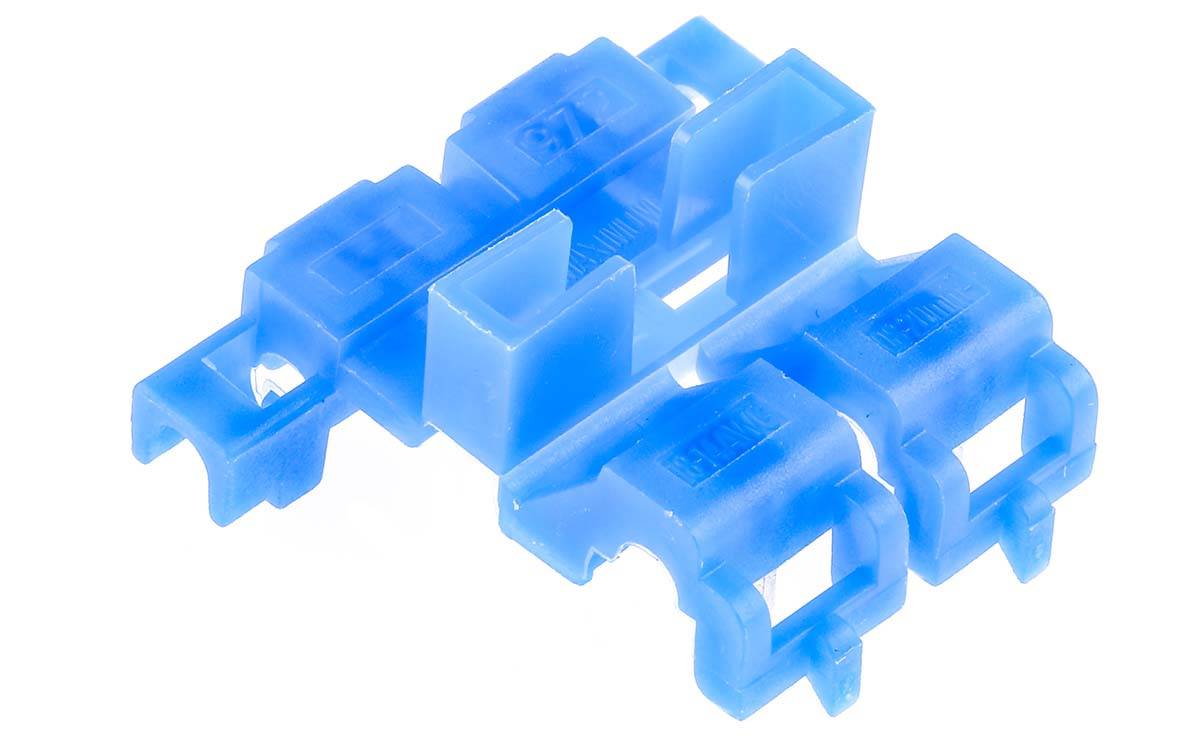

3M Sicherungshalter für ATO Sicherungen 20A 32V dc
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- UKCA
Ja
Beschreibung
Sicherungshalter Typ = Inline
Sicherungsgröße = ATO
Strom = 20A
Betriebsspannung = 32V dc
Passende Sicherungsgrößen = ATO
3M selbstabisolierender Sicherungshalter für ATO-Kfz-Sicherungen. Eine Serie von Inline-Sicherungshaltern von 3M für ATO-Flachsicherungen. Die einzelnen Sicherungshalter der Scotchlok ® 972-Serie sind selbstschneidend und verfügen über IDC-Anschluss (Schneidklemmanschluss). Die 3M-Serie von ATO-Sicherungshaltern aus hochwertigem, wärmebeständigem Polypropylen ist robust und zuverlässig. Mit ihrer einfachen Bauweise ist das einzige für den Anschluss erforderliche Werkzeug eine Standard-Gleitgelenkzange. Einbau. Die 3M 972-Sicherungshalter werden ohne Kabel geliefert, sodass der Benutzer problemlos in einen vorhandenen Stromkreis anschließen kann. Der Sicherungshalter kann in 5 einfachen Schritten installiert werden. 1) Schneiden Sie Drähte ohne Abisolieren 2) Führen Sie eines der Kabel in den Kanal ein, bis es sicher bis zum Drahtanschlag stößt 3) Falten Sie die Hälfte des Sicherungskörpers über den Draht, bis das Element den Draht berührt 4) Crimpen Sie die Hälfte des Steckverbinders mit der Gleitgelenkzange 5) Die Schritte 2, 3 und 4 mit dem anderen Kabel wiederholen. Nach Abschluss dieser Schritte wird eine ATO-Sicherung in geeigneter Größe in den Halter eingesetzt. Inline-Sicherungshalter ermöglichen einen einfachen Zugang für die Inspektion oder den Austausch von beschädigten oder durchgebrannten Sicherungen. Die 3M Scotchlok ® 972-Sicherungshalter sind für die Reparatur von Wartungsarbeiten und für neue Designs geeignet. Eigenschaften und Vorteile. Kompakte Bauweise Schnelle und einfache Montage Selbstisolierender IDC-Anschluss Geeignet für 18 bis 14 AWG Volldraht oder Litzen aus verzinntem oder nicht verzinntem Kupferdraht, 0,75 mm bis 1,5 mm__LW_AT__2 Für 7,5-A-, 10-A- oder 20-A-Sicherungen ATO-Sicherungen in Kfz-Ausführung 32 Volt max 105 °C maximale Temperatur. Anwendungen. ATO-Sicherungen und ihre Halter werden zum Schutz von Schaltkreisen vor übermäßigem Strom verwendet, der zu Schäden oder elektrischem Feuer führen könnte. Inline-Sicherungshalter werden in einer Vielzahl von Kfz- oder elektrischen Anwendungen eingesetzt. Einige der häufigsten sind:. Leuchten Geräte Anwendungen für elektrische OEM-Anwendungen (Hersteller von Originalgeräten Kfz-Stromkreise
Sicherungsgröße = ATO
Strom = 20A
Betriebsspannung = 32V dc
Passende Sicherungsgrößen = ATO
3M selbstabisolierender Sicherungshalter für ATO-Kfz-Sicherungen. Eine Serie von Inline-Sicherungshaltern von 3M für ATO-Flachsicherungen. Die einzelnen Sicherungshalter der Scotchlok ® 972-Serie sind selbstschneidend und verfügen über IDC-Anschluss (Schneidklemmanschluss). Die 3M-Serie von ATO-Sicherungshaltern aus hochwertigem, wärmebeständigem Polypropylen ist robust und zuverlässig. Mit ihrer einfachen Bauweise ist das einzige für den Anschluss erforderliche Werkzeug eine Standard-Gleitgelenkzange. Einbau. Die 3M 972-Sicherungshalter werden ohne Kabel geliefert, sodass der Benutzer problemlos in einen vorhandenen Stromkreis anschließen kann. Der Sicherungshalter kann in 5 einfachen Schritten installiert werden. 1) Schneiden Sie Drähte ohne Abisolieren 2) Führen Sie eines der Kabel in den Kanal ein, bis es sicher bis zum Drahtanschlag stößt 3) Falten Sie die Hälfte des Sicherungskörpers über den Draht, bis das Element den Draht berührt 4) Crimpen Sie die Hälfte des Steckverbinders mit der Gleitgelenkzange 5) Die Schritte 2, 3 und 4 mit dem anderen Kabel wiederholen. Nach Abschluss dieser Schritte wird eine ATO-Sicherung in geeigneter Größe in den Halter eingesetzt. Inline-Sicherungshalter ermöglichen einen einfachen Zugang für die Inspektion oder den Austausch von beschädigten oder durchgebrannten Sicherungen. Die 3M Scotchlok ® 972-Sicherungshalter sind für die Reparatur von Wartungsarbeiten und für neue Designs geeignet. Eigenschaften und Vorteile. Kompakte Bauweise Schnelle und einfache Montage Selbstisolierender IDC-Anschluss Geeignet für 18 bis 14 AWG Volldraht oder Litzen aus verzinntem oder nicht verzinntem Kupferdraht, 0,75 mm bis 1,5 mm__LW_AT__2 Für 7,5-A-, 10-A- oder 20-A-Sicherungen ATO-Sicherungen in Kfz-Ausführung 32 Volt max 105 °C maximale Temperatur. Anwendungen. ATO-Sicherungen und ihre Halter werden zum Schutz von Schaltkreisen vor übermäßigem Strom verwendet, der zu Schäden oder elektrischem Feuer führen könnte. Inline-Sicherungshalter werden in einer Vielzahl von Kfz- oder elektrischen Anwendungen eingesetzt. Einige der häufigsten sind:. Leuchten Geräte Anwendungen für elektrische OEM-Anwendungen (Hersteller von Originalgeräten Kfz-Stromkreise
