45 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt kaufen

45 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-0

45 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatt-1

1/2

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 45 St.)

Set(s)

Gesamt

€ 100,67

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 250-703

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®
mit Betätigungsdrücker

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 3

Polzahl: 6

Serie: 250

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Anschluss: Federklemme
Print

Nennstrom: 10 A

Querschnitt flexibel (min.): 0.50 mm²

Nennstrom - gerundet: 10 A

Querschnitt starr (min.): 0.50 mm²

Querschnitt flexibel (max.): 1.00 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 20

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 16

Kontaktmaterial: Elektrolytkupfer, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grau

Drahtschutz: Ja

Betätigungsrichtung: Senkrecht zur Leiterplatte

Herst.-Teilenr.: 250-703

Industrieverpackung: Ja

Inhalt: 45 St.

Nennspannung: 320 V

Breite: 24.90 mm

Höhe: 21.70 mm

Länge: 16.20 mm

UKCA: Ja

Beschreibung

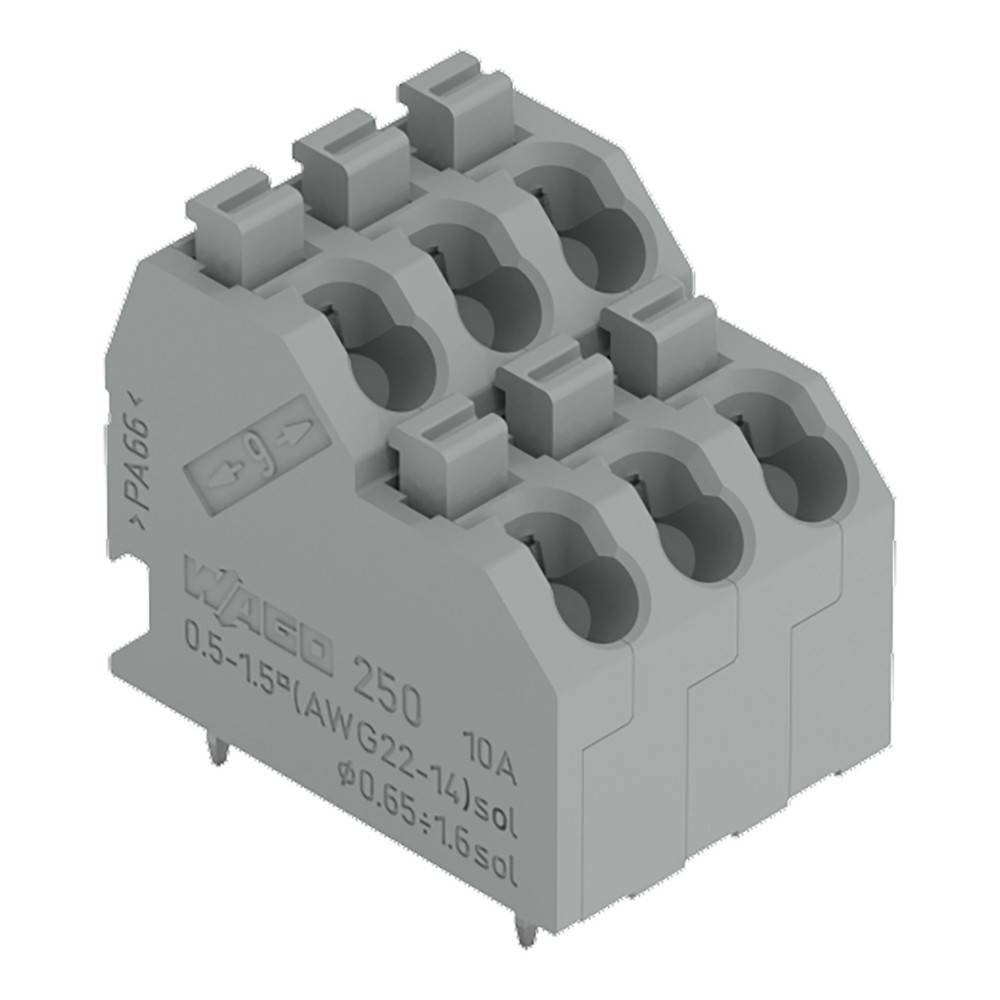

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-703

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-703Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:6Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-703: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
6-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme mit der Artikelnummer 250-703 steht ein einfacher und sicherer Anschluss im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (16,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird zur Oberfläche im Winkel von 45 ° eingeführt. EAN: 4044918300896

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-703, Verpackungseinheit: 45 Stk., EAN: 4044918300896
