45 Stk. WAGO GmbH & Co. KG Leiterplattenklemme kaufen

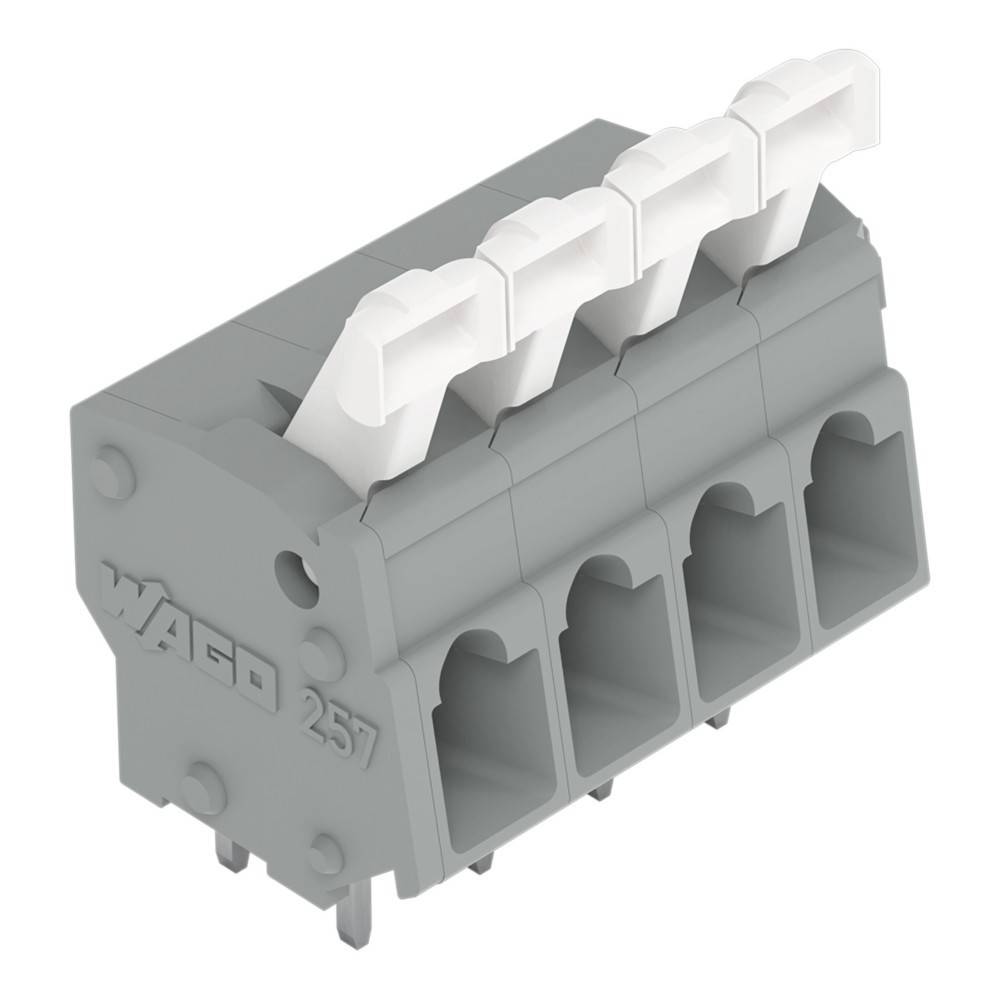

45 Stk. WAGO GmbH & Co. KG Leiterplattenklemme-0

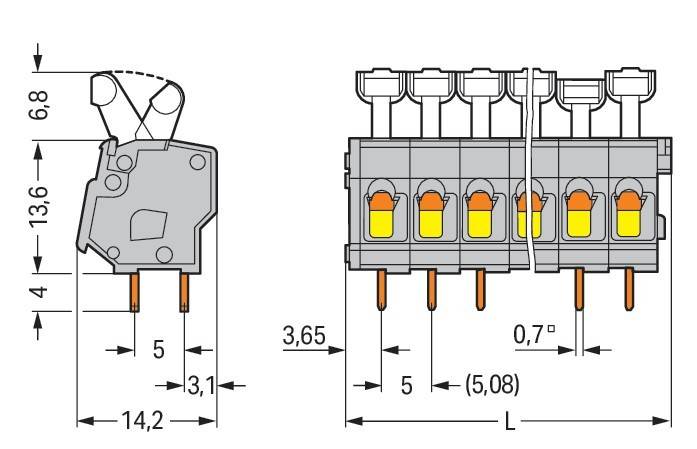

45 Stk. WAGO GmbH & Co. KG Leiterplattenklemme-1

1/2

Produkt-Art

Federkraftklemmblock

5 mm

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

25 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 45 St.)

Set(s)

Gesamt

€ 76,98

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 257-405

Produkt-Art: Federkraftklemmblock

Besonderheiten: mit CAGE CLAMP®

RM: 5 mm
5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Serie: 257

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Gewicht: 5.855 g

Herst.-Teilenr.: 257-405

Industrieverpackung: Ja

Inhalt: 45 St.

Nennspannung: 320 V

Breite: 27.90 mm

Höhe: 24.40 mm

Länge: 14.20 mm

Tiefe: 14.2 mm

UKCA: Ja

Beschreibung

WAGO GmbH & Co. KG Leiterplattenklemme 257-405

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme Drücker,2,5 mm²,grauTyp:257-405Höhe:20,4 mmAnzahl der elektrischen Anschlüsse:5Anzahl der Etagen:1Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 257-405: weitere Details
Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5/5,08 mm
5-polig
CAGE CLAMP®
Brückungsmöglichkeit
grauLeiterplattenklemme Serie 257 mit Rastermaß 5 mm

Die Leiterplattenklemme mit der Artikelnummer 257-405 ermöglicht eine einfache und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (27,9 x 24,4 x 14,2) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht. Für die Oberfläche der Kontakte wurde Zinn verwendet. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt. EAN: 4044918675864

Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme Drücker,2,5 mm²,grau 257-405, Verpackungseinheit: 45 Stk., EAN: 4044918675864
