55 Stk. WAGO GmbH & Co. KG Leiterplattenklemme
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
5 mm
5.08 mm
Polzahl je Reihe
4
Polzahl
4
Anschluss
Federklemme
Print
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab € 99,17 Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 55 St.)
Gesamt
€ 57,47
steuerfreie IGL
€ 7,91
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ
257-454
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit CAGE CLAMP®
- RM
5 mm
5.08 mm
- Anzahl Reihen
1
- Polzahl je Reihe
4
- Polzahl
4
- Serie
257
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
6 mm
- Anschluss
Federklemme
Print
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt flexibel (max.)
2.50 mm²
- Querschnitt starr (max.)
2.50 mm²
- AWG min.
28
- Steckrichtung
Waagerecht zur Leiterplatte
- AWG max.
12
- Kontaktmaterial
Elektrolytkupfer, verzinnt
- Herstellerfarbe
Grau
- Drahtschutz
Ja
- Herst.-Teilenr.
257-454
- Industrieverpackung
Ja
- Inhalt
55 St.
- Nennspannung
320 V

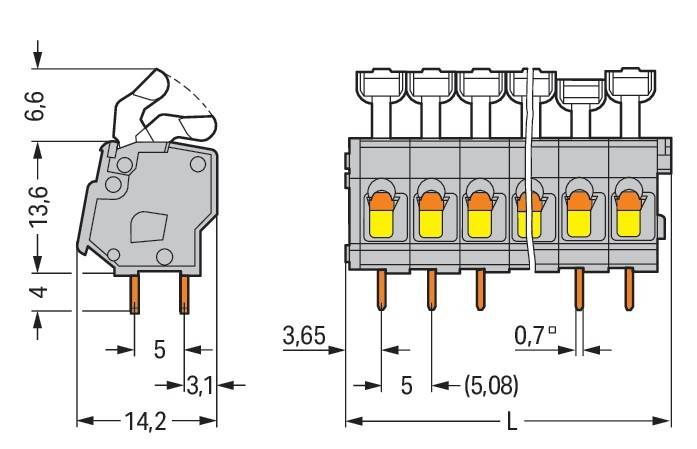

- Breite
24.20 mm
- Höhe
22.90 mm
- Länge
14.20 mm
- UKCA
Ja
Beschreibung

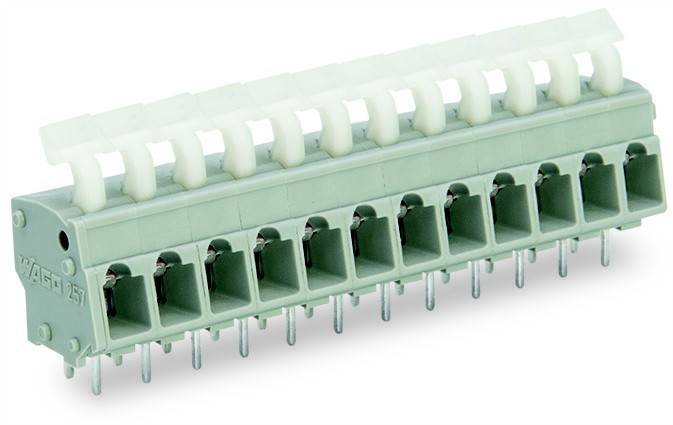

WAGO GmbH & Co. KG Leiterplattenklemme 257-454
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme Drücker,2,5 mm²,grauTyp:257-454Höhe:20,2 mmAnzahl der elektrischen Anschlüsse:4Anzahl der Etagen:1Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 257-454: weitere Details
Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5/5,08 mm
4-polig
CAGE CLAMP®
Brückungsmöglichkeit
grauLeiterplattenklemme Serie 257 mit abgewinkelter Drücker
Die Leiterplattenklemme mit der Artikelnummer 257-454 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (22,9 x 24,2 x 14,2) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Über Drücker, abgewinkelt wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt. EAN: 4044918676410
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme Drücker,2,5 mm²,grau 257-454, Verpackungseinheit: 55 Stk., EAN: 4044918676410
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme Drücker,2,5 mm²,grauTyp:257-454Höhe:20,2 mmAnzahl der elektrischen Anschlüsse:4Anzahl der Etagen:1Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 257-454: weitere Details
Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5/5,08 mm
4-polig
CAGE CLAMP®
Brückungsmöglichkeit
grauLeiterplattenklemme Serie 257 mit abgewinkelter Drücker
Die Leiterplattenklemme mit der Artikelnummer 257-454 ermöglicht einen schnellen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (22,9 x 24,2 x 14,2) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Über Drücker, abgewinkelt wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt. EAN: 4044918676410
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme Drücker,2,5 mm²,grau 257-454, Verpackungseinheit: 55 Stk., EAN: 4044918676410
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme Drücker,2,5 mm²,grau 257-454, Verpackungseinheit: 55 Stk., EAN: 4044918676410
