75 Stk. Eaton Leistungsschütz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Leistung
160 kW
Anschluss
Schienenanschluss
Verpackungsart
Piece
Anzahl (Packungsgröße 75 St.)
Gesamt
€ 150.813,73
steuerfreie IGL
€ 7,92
Nur noch 10 Set(s) verfügbar
Technische Daten
- Verpackungsart
Piece
- Produkt-Art
Leistungsschütz
- Typ
199753
- Polzahl
3polig
- Kontaktart
3 Schließer
- Steuerspannung (min.)
24 V/DC
- Steuerspannung (max.)
48 V/DC
- Steuerspannungs-Bereich
24 - 48 V/DC
- Dauerstrom (max.)
490 A
160 kW
- Passend für Marke
Eaton
- Anschluss
Schienenanschluss
- Breite
140 mm
- Höhe
189 mm
- Tiefe
208 mm
- Abm.
(B x H x T) 140 x 189 x 208 mm
- Inhalt
75 St.
- UKCA
nicht relevant
Beschreibung

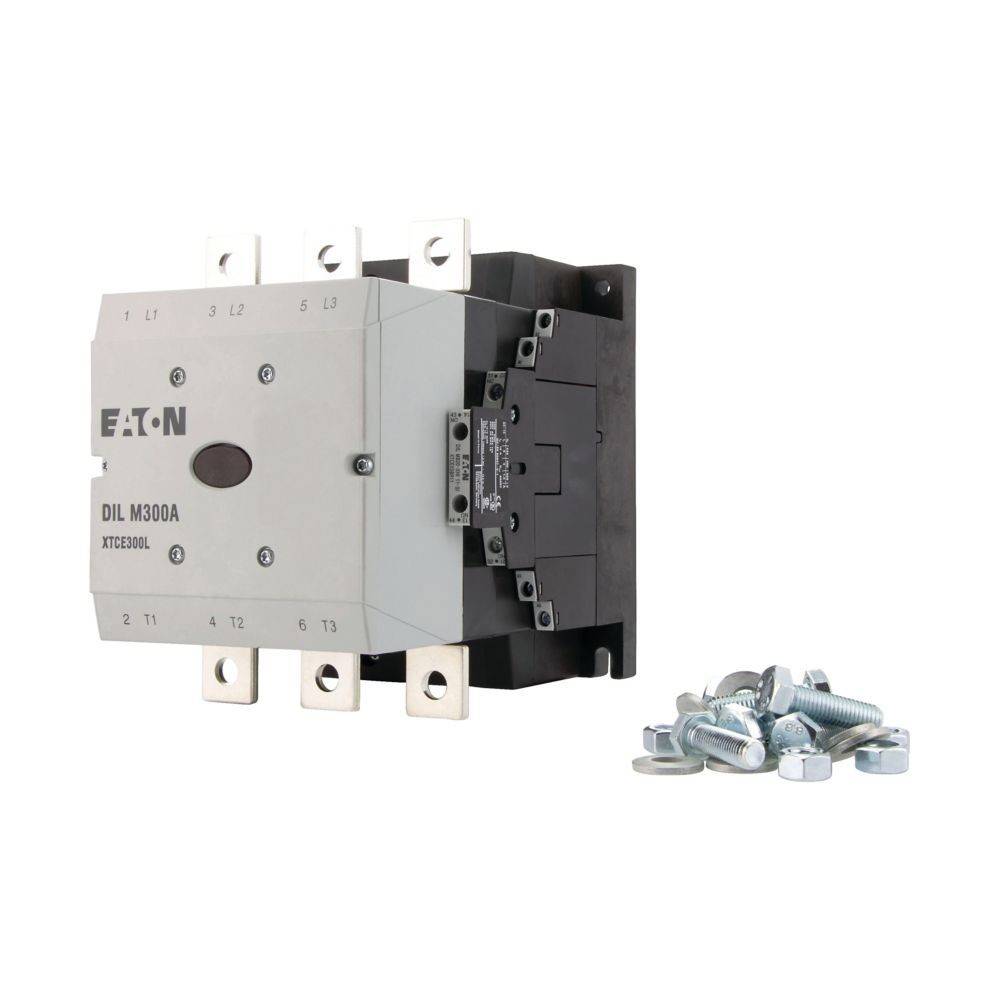

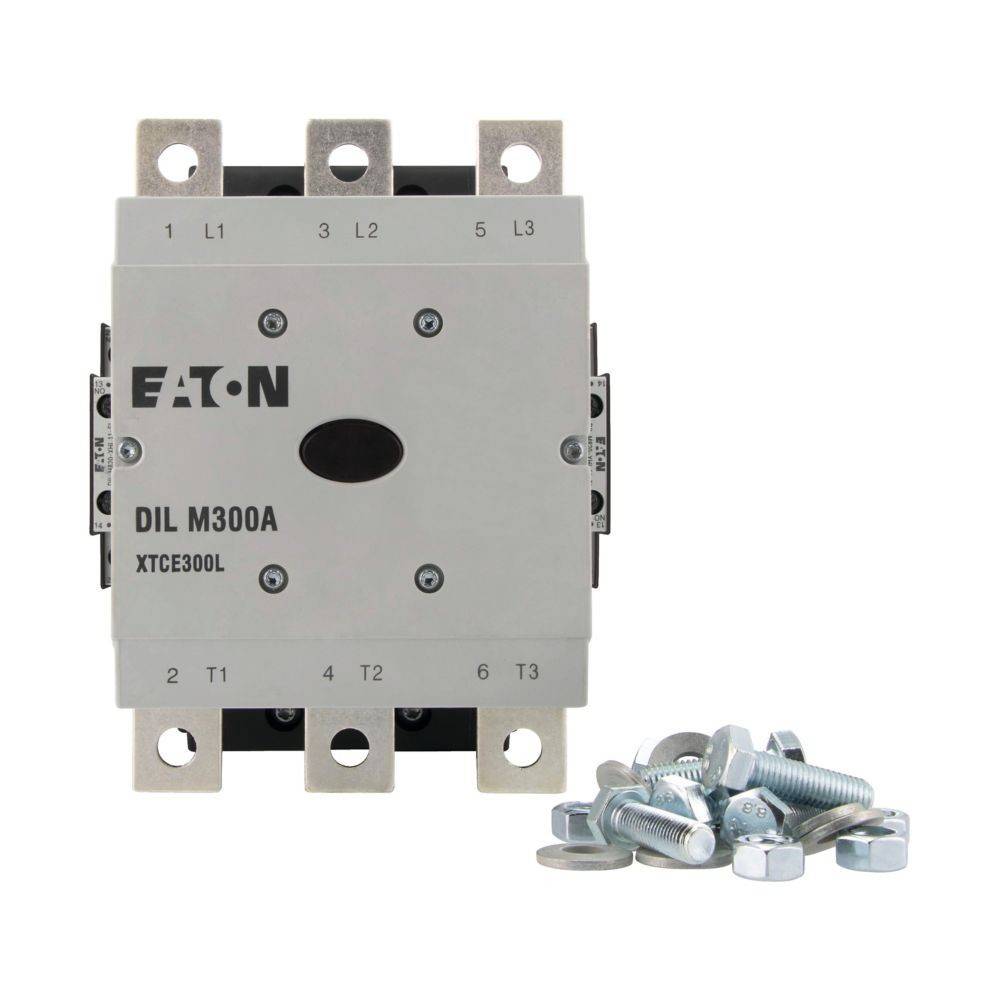

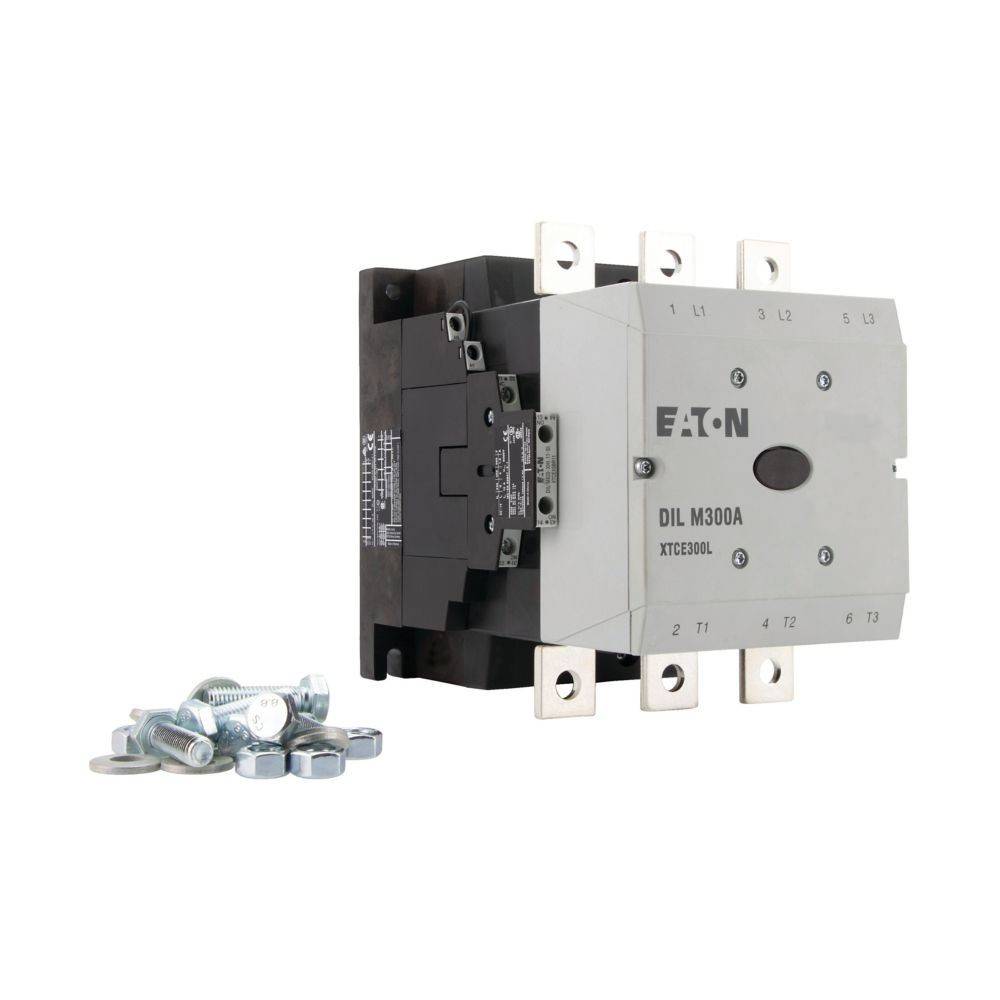

Eaton Leistungsschütz DILM300A22(RDC48)GVP
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 380 V 400 V 160 kWTyp:DILM300A22(RDC48)GVPBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24..48 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V:490 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:300 ABemessungsbetriebsleistung bei AC-3, 400 V:160 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:240 ABemessungsbetriebsleistung bei AC-4, 400 V:132 kWBemessungsbetriebsleistung NEMA:186 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:140 mmHöhe:189 mmTiefe:208 mm
Eaton Leistungsschütz DILM300A22(RDC48)GVP: weitere Details
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 875 A, gekapselt: Ith= 785 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 90 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Gleichstrombetätigung, Großverpackung EAN: 4015081993123
Geliefert wird: Eaton (Moeller) Leistungsschütz 380 V 400 V 160 kW DILM300A22(RDC48)GVP, Verpackungseinheit: 75 Stk., EAN: 4015081993123
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 380 V 400 V 160 kWTyp:DILM300A22(RDC48)GVPBemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:24..48 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V:490 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:300 ABemessungsbetriebsleistung bei AC-3, 400 V:160 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:240 ABemessungsbetriebsleistung bei AC-4, 400 V:132 kWBemessungsbetriebsleistung NEMA:186 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:140 mmHöhe:189 mmTiefe:208 mm
Eaton Leistungsschütz DILM300A22(RDC48)GVP: weitere Details
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 875 A, gekapselt: Ith= 785 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 90 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Gleichstrombetätigung, Großverpackung EAN: 4015081993123
Geliefert wird: Eaton (Moeller) Leistungsschütz 380 V 400 V 160 kW DILM300A22(RDC48)GVP, Verpackungseinheit: 75 Stk., EAN: 4015081993123
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz 380 V 400 V 160 kW DILM300A22(RDC48)GVP, Verpackungseinheit: 75 Stk., EAN: 4015081993123
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
