9 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatte kaufen

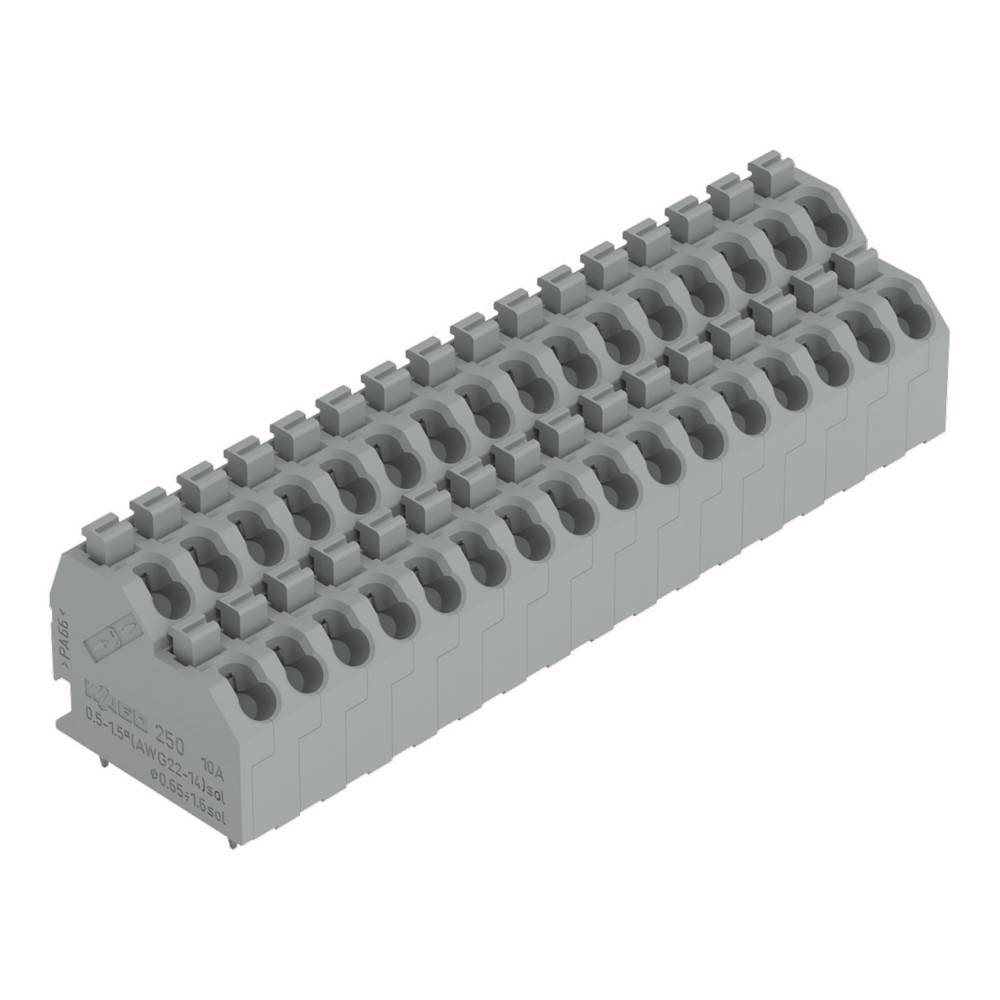

9 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatte-0

9 Stk. WAGO GmbH & Co. KG DoppelstockLeiterplatte-1

1/2

Produkt-Art

Doppelstockklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Lieferung Di., 10. Nov.

20 Set(s)

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl (Packungsgröße 9 St.)

Set(s)

Gesamt

€ 106,63

steuerfreie IGL

€ 7,91

Rechtliche Bedenken melden

Technische Daten

Typ: 250-716

Produkt-Art: Doppelstockklemme

Besonderheiten: mit CAGE CLAMP®
mit Betätigungsdrücker

RM: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 16

Polzahl: 32

Serie: 250

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Anschluss: Federklemme
Print

Nennstrom: 10 A

Querschnitt flexibel (min.): 0.50 mm²

Nennstrom - gerundet: 10 A

Querschnitt starr (min.): 0.50 mm²

Querschnitt flexibel (max.): 1.00 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 20

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 16

Kontaktmaterial: Elektrolytkupfer, verzinnt

Gehäusematerial: Polyamid

Herstellerfarbe: Grau

Drahtschutz: Ja

Betätigungsrichtung: Senkrecht zur Leiterplatte

Herst.-Teilenr.: 250-716

Industrieverpackung: Ja

Inhalt: 9 St.

Nennspannung: 320 V

Breite: 81.20 mm

Höhe: 24.90 mm

Länge: 21.70 mm

UKCA: Ja

Beschreibung

WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-716

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:DoppelstockLeiterplattenk. Drücker,1,5mm²,grTyp:250-716Höhe:20,9 mmAnzahl der elektrischen Anschlüsse:32Anzahl der Etagen:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:10 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..1 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,75..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG DoppelstockLeiterplattenk. 250-716: weitere Details
Doppelstock-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 5 mm
32-polig
Push-in CAGE CLAMP®
achatgrauLeiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,5 x 0,75 mm

Die Leiterplattenklemme (Artikelnummer 250-716) ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (81,2 x 24,9 x 21,7) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Über einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Oberfläche in einem 45 °-Winkel eingeführt. EAN: 4044918301046

Geliefert wird: WAGO GmbH & Co. KG DoppelstockLeiterplattenk. Drücker,1,5mm²,gr 250-716, Verpackungseinheit: 9 Stk., EAN: 4044918301046
