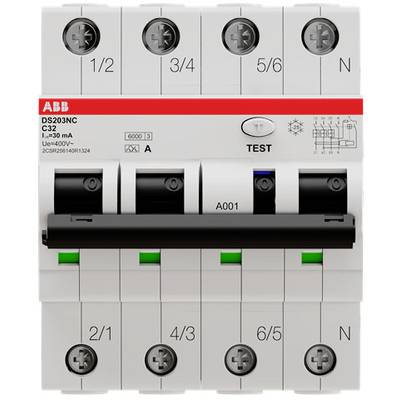

ABB 2CSR256140R1324 FI-Schutzschalter/Leitungsschutzschalter 4polig
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
Polzahl
4
Auslöse-Charakteristik
C
Ausschaltvermögen
10 kA
Herstellerfarbe
Grau
Datenblatt (PDF)
Anzahl
Gesamt (€ 124,99 / Stück)
€ 124,99
zzgl. MwSt.
Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
DS203NCA-C32/0,03 FI/LS-Schalter 6kA, 3P+N, Typ A, C 32, 30mA
- Leitungsschutzschalter - 55°C-55°C
Technische Daten
- Polzahl (gesamt): 4Anzahl der abgesicherten Pole: 3Bemessungsspannung: 415 VBemessungsisolationsspannung Ui: 500 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsstrom: 32 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: AEnergiebegrenzungsklasse: 3Verlustleistung: 15,1 WBemessungsabschaltvermögen nach EN 61009: 6 kABemessungsabschaltvermögen nach IEC 60947-2: 10 kABemessungsschaltvermögen Icn nach EN 61009-1: 6 kAAbschaltcharakteristik: unverzögertSpannungsart: ACFrequenz: 50/60 HzAuslösecharakteristik: CMitschaltender Neutralleiter: jaMit Verriegelungsvorrichtung: jaÜberspannungskategorie: 3Verschmutzungsgrad: 2Umgebungstemperatur während des Betriebs: -25..55 °CBreite in Teilungseinheiten: 4Einbautiefe: 69 mmUnterputzmontage: neinFehlauslöseschutz: neinSchutzart (IP): IP2XAnschließbarer Leiterquerschnitt eindrähtig: 25 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 25 mm²ECLASS 7: Kombination FI-Schalter/Leitungsschutzschalter (27142207)
- Produkt-Art
FI-Schutzschalter/Leitungsschutzschalter
- Polzahl
4
- Auslöse-Charakteristik
C
- Herstellerfarbe
Grau
- Abm.
(B x H x T) 73.0000 x 76.0000 x 69 mm
- Inhalt
1 St.
- Ausschaltvermögen
10 kA
- Breite
73.0000 mm
- Höhe
76.0000 mm
- Tiefe
69 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2323485 ABB 2CSR256140R1324 FI-Schutzschalter/Leitungsschutzschalter 4polig
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2323485 ABB 2CSR256140R1324 FI-Schutzschalter/Leitungsschutzschalter 4polig
Beschreibung
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Ausführung
- Ausstattung: 415 V, 500 V, 4 kV, AC, ja, 3, -25..55 °C, 25 mm², 25 mm²
Lieferumfang
- Geliefert wird: ABB Stotz S&J FI/LS-Schalter 6kA, 3P+N, Typ A DS203NC C32 A30, Verpackungseinheit: 1 Stk., EAN: 8012542831228
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
