ABB AF38-40-00-13 Schalter 4 Schließer 11000 W 100 V 55 A Piece 1 St. kaufen

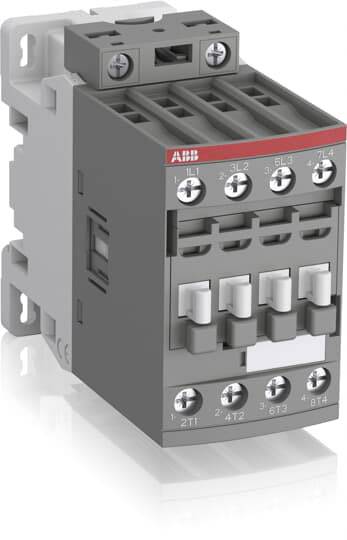

Ein elektrisches Schütz mit mehreren Klemmen und Schraubverbindungen, geeignet für den Einsatz in Schalttafeln zur Steuerung von Stromkreisen.

Produkt-Art

Schalter

Polzahl

4polig

Nennspannung

100 V

Laststrom

55 A

Leistung

11000 W

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

Verkauf und Versand:

Conrad Electronic Widerruf

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen € 0,00

Anzahl

Stück

Gesamt (€ 120,83 / Stück)

€ 120,83

zzgl. MwSt.

Kostenfreier Versand

nur € 9,17

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

AF38-40-00 Schütz 100-250V AC/DC

100..250 V, 100 V, AC/DC, 4, Schraubanschluss, 690 V, 55 A, 22 A, 11 kW, Geeignet für Reiheneinbau: nein, 45 mm, 86 mm, 101 mm

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 100 VBemessungssteuerspeisespannung Us bei DC: 100 VSpannungsart zur Betätigung: AC/DCAnzahl der Schließer als Hauptkontakte: 4Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 55 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 ABemessungsbetriebsleistung bei AC-3, 400 V: 11 kWGeeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 86 mmTiefe: 101 mmVerpackungseinheit: 1 StückMaße (cm): 103 × 87 × 47Bruttogewicht: 0,36 kg, Nettogewicht: 0,36 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Schalter

Typ: AF38-40-00-13

Polzahl: 4polig

Kontaktart: 4 Schließer

Nennspannung: 100 V

Steuerspannung (min.): 100 V/AC

Steuerspannung (max.): 250 V/AC

Steuerspannungs-Bereich: 100 - 250 V/AC

Schaltspannung (max.): 11 V/AC

Max. Schaltleistung: 11000 W

Dauerstrom (max.): 55 A

Laststrom: 55 A

: 11000 W

Anschluss: Schrauben

Breite: 45 mm

Höhe: 86 mm

Tiefe: 101 mm

Abm.: (B x H x T) 45 x 86 x 101 mm

Inhalt: 1 St.

: 45

: 86 mm

: 101 mm

: FALSE

: 18.5 kW

: 4

: 0

: 0

: 0

: 38 A

: 50 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2324441 ABB AF38-40-00-13 Schalter 4 Schließer 11000 W 100 V 55 A Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2324441 ABB AF38-40-00-13 Schalter 4 Schließer 11000 W 100 V 55 A Piece 1 St.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
