ABB CM-UFD.M31 1SVR560730R3401 Überwachungsrelais Anzahl Relais-Ausgänge: 3 kaufen

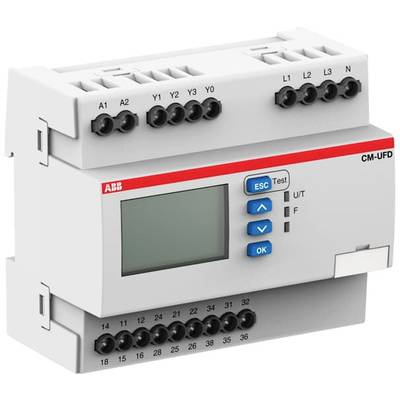

Ein digitaler Steuerungsmonitor der Marke ABB mit Bildschirm, Navigationsschaltflächen und mehreren Anschlussklemmen oben und unten.

Produkt-Art

Überwachungsrelais

Anzahl Relais-Ausgänge

Typ

CM-UFD.M31

Abm.

(B x H) 108 mm x 90 mm

Breite

108 mm

Datenblatt (PDF)

Sofort-Lieferung Mi., 9. Sept.

16 Stück

Verkauf und Versand:

Elektro4000 AT Widerruf

Anzahl

Stück

Gesamt

€ 348,99

steuerfreie IGL

€ 7,91

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Mi., 9. Sept.

2 Stück

Kostenfreier Versand

€ 395,83

zzgl. gesetzl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

CM-UFD.M31 Netzeinspeiseüberwachungsrel. 3 We, L-L= 0-540 VAC, L-N= 0-312 VAC

Drehfeldwächter,Drehfeldüberwachungsrelais,Drehstrom-Netzwächter,Drehstromüberwachungsgerät,Messrelais,Netzüberwachung,Netzüberwachungsrelais,Phasen-Ausfallrelais,Phasenrelais,Phasenwächter

Technische Daten

Ausführung des elektrischen Anschlusses: Schraubanschluss , Mit abnehmbaren Klemmen: Nein , Externe Stromversorgung erforderlich: Ja , Spannungsart der Versorgungsspannung: AC/DC , Versorgungsspannung AC 50 Hz: 24 V, Versorgungsspannung AC 50 Hz: 240 V, Versorgungsspannung AC 60 Hz: 24 V, Versorgungsspannung AC 60 Hz: 240 V, Versorgungsspannung DC: 24 V, Versorgungsspannung DC: 240 V, Spannungsmessbereich 1: 540 V, Spannungsmessbereich 1: 0 V, Spannungsmessbereich 2: 540 V, Spannungsmessbereich 2: 0 V, Spannungsart des Messbereichs: AC , Ansprechwert Spannung: 540 V, Ansprechwert Spannung: 0 V, 1-Phasen-Unterspannung möglich: Ja , 3-Phasen-Unterspannung möglich: Ja , 1-Phasen-Überspannung möglich: Ja , 3-Phasen-Überspannung möglich: Ja , 1-Phasen-Fenster möglich: Ja , 3-Phasen-Fenster möglich: Ja , Enthält Funktion Gleichspannung-Unterspannung: Nein , Enthält Funktion Gleichspannung-Überspannung: Nein , Enthält Funktion Gleichspannung-Fenster: Nein , Min. einstellbare Ansprechverzögerungszeit: 1 s, Min. einstellbare Rückfallverzögerungszeit: 1 s, Betriebsspannung AC 50 Hz: 230 V, Betriebsspannung AC 50 Hz: 230 V, Betriebsspannung AC 60 Hz: 230 V, Betriebsspannung AC 60 Hz: 230 V, Bemessungsschaltstrom: 4 A, Breite: 108 mm, Höhe: 90 mm, Tiefe: 67 mm

Typ: CM-UFD.M31

Produkt-Art: Überwachungsrelais

Anzahl Relais-Ausgänge: 3

Abm.: (B x H) 108 mm x 90 mm

Breite: 108 mm

Höhe: 90 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2324789 ABB CM-UFD.M31 1SVR560730R3401 Überwachungsrelais Anzahl Relais-Ausgänge: 3

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2324789 ABB CM-UFD.M31 1SVR560730R3401 Überwachungsrelais Anzahl Relais-Ausgänge: 3

Beschreibung

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
