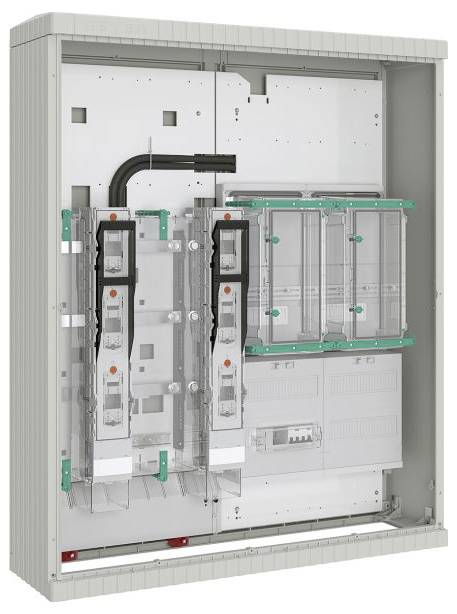

ABN ABNSG132X0803 ABNSG132X0803 Wandlerschrank Aufputz Anzahl Reihen = 1 Inhalt 1 St.

bestehend aus: Gehäuse H x B x T (mm): 1355 x 1110 x 315: - Glasfaser verstärktes Polyester FS 833.5 nach DIN 16913, IP44, ähnlich RAL 7035 - Kunststoffmontageplatte 6 mm - Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln - Ohne Sockel Leistungsteil H x B (mm): 900 x 500: - Wandlerraum, netz- und anlagenseitiger Anschlussraum (NAR/AAR): Unterkonstruktion Montageplatte (PVC 6 mm), Primärkupferschienen Cu 30 x 10 mm verzinnt und vernickelt, PEN-Schiene mit V-Anschlussklemmen 185 mm² und Berührschutzabdeckung - Wandlerraum mit Klarsicht-Wandlerabdeckung, plombierbar, rundum geschlossen, inkl. Wandlerlasche (170 x 30 x 10 mm) gemäß Form A nach DIN VDE 0603-2-2, Bohrungsabstand 130 mm und Sekundärverdrahtung, inkl. Leerplatz für Überpsannungsschutz - Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² und 1x Leerplatz für weitere NH2-Sicherungslastschaltleiste oder Überspannungsschutz - Anlagenseitige Trennstelle (im AAR): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² Messteil H x B x T (mm): 900 x 500: - Wandler-Zählerplatz, H x B (mm): 375 x 250, 3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube - Wandlerzusatzraum, H x B (mm): 300 x 250, mit geschlossener 3-Punkt-Haube, bestückt mit Spannungspfadsicherung 4x LS-Automate B 10 A/25kA unter einer Klarsichthaube und 14-poliger Prüfklemme (X14) TAB Nord - TRE-Platz, H x B (mm): 150 x 250, 3-Punkt mit Steuerverdrahtung - Netzseitiger Anschlussraum, H x B (mm): 300 x 250, mit perforierter 3-Punkt-Haube und Gerätetragschiene, ohne Gerätebestückung
